Погрузчик передний трубопроводы (4) (нижний разгрузка) — HITACHI EX700

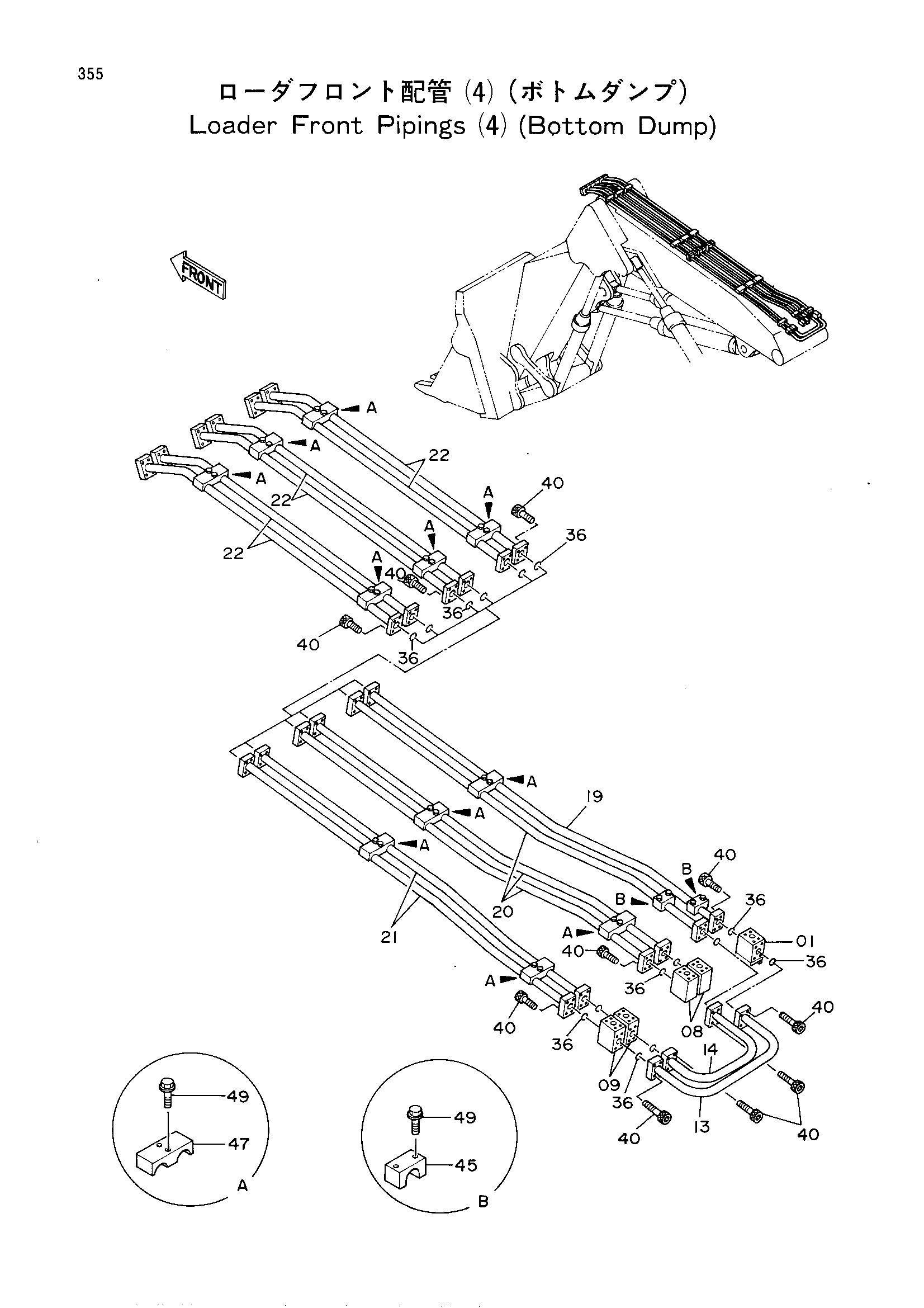

Заводская схема «Погрузчик передний трубопроводы (4) (нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4272936 | Обратный клапан | 1 |
| 08 | 3041176 | Блок | 2 |
| 09 | 3048594 | Блок | 2 |
| 13 | 8051653 | Трубка | 1 |
| 14 | 8046518 | Трубка | 1 |
| 19 | 8051654 | Трубка | 1 |
| 20 | 8050618 | Трубка | 3 |
| 21 | 8050619 | Трубка | 2 |
| 22 | 8046525 | Трубка | 6 |
| 36 | 4508805 | Уплотнительное кольцо | 15 |
| 40 | M341445 | Болт с внутренним шестигранником | 60 |
| 45 | 4268428 | Хомут трубки | 2 |
| 47 | 4205816 | Хомут трубки | 11 |
| 49 | J011280 | Болт с шайбой | 26 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
