S. удлинённый рукоять 9.5m <EX700> — HITACHI EX700

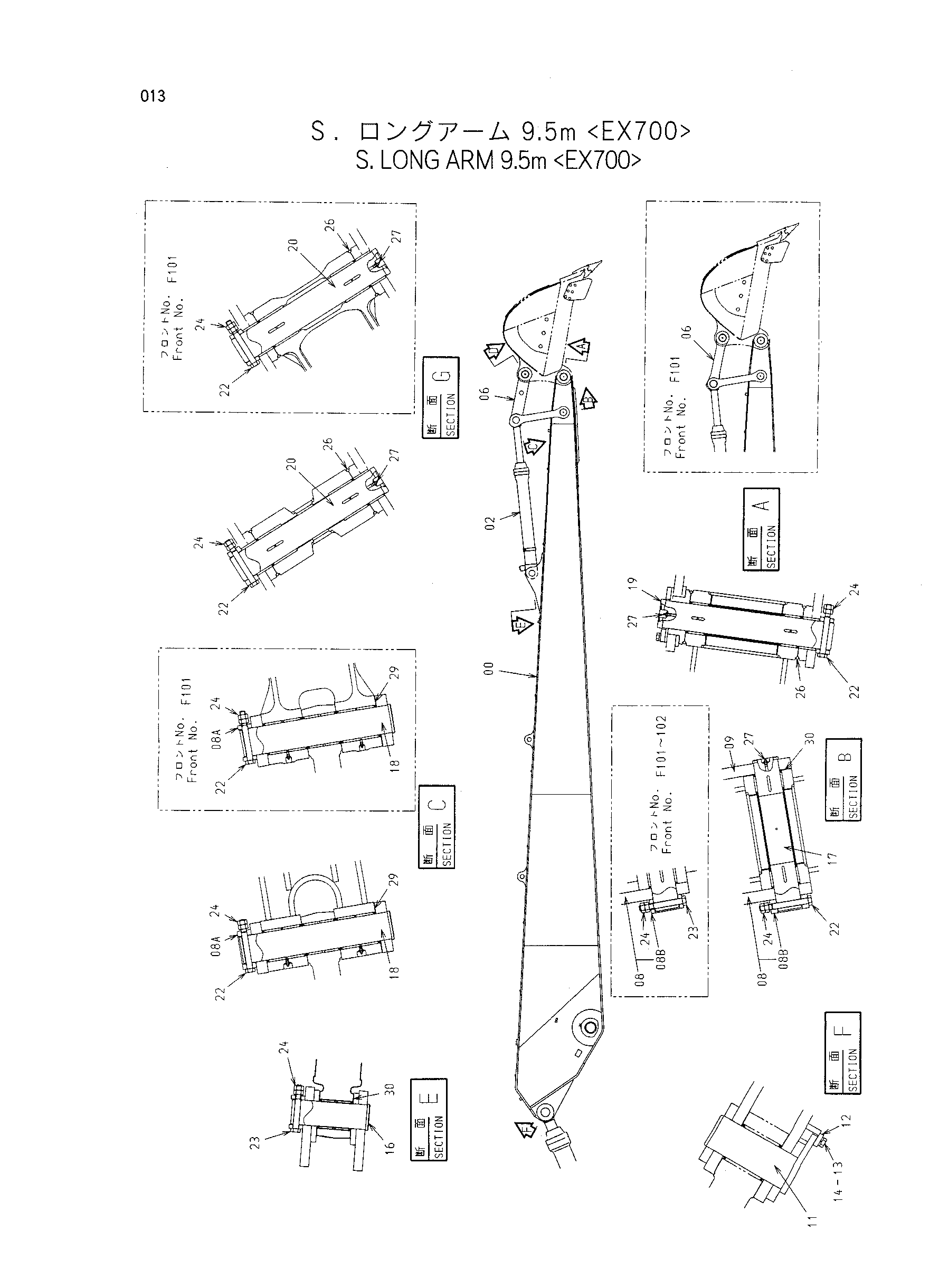

Заводская схема «S. удлинённый рукоять 9.5m <EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9113549 | Рукоять 9.5M | 1 |
| 02 | 4292702 | Гидроцилиндр ковша | 1 |
| 06 | 8050126 замена: 9148659 | Тяга A в сборе | 1 |
| 06 | 8050126 замена: 8070070 | Тяга A в сборе | 1 |
| 06 | 8050126 замена: 3026104 | Тяга A в сборе | 1 |
| 06 | 8050126 замена: 4382449 | Тяга A в сборе | 1 |
| 06 | 9148659 | Тяга A в сборе | 1 |
| 08 | 8050397 | Тяга (левый) | 1 |
| 08 | 8026311 замена: 8020070 | Тяга (левый) | 1 |
| 08 | 8026311 замена: 4382449 | Тяга (левый) | 1 |
| 08 | 8070070 | Тяга (левый) | 1 |
| 08A | 4143531 | Ограничитель | 1 |
| 08A | 4381605 | Ограничитель | 1 |
| 08B | 4067720 | Ограничитель | 1 |
| 08B | 4382081 | Ограничитель | 1 |
| 09 | 3055521 | Тяга (правый) | 1 |
| 09 | 3026104 | Тяга (правый) | 1 |
| 11 | 8040849 | Палец | 1 |
| 12 | 4122729 | Пластина | 1 |
| 13 | J912045 | Болт | 2 |
| 14 | A590920 | Пружинная шайба | 2 |
| 16 | 3026126 | Палец | 1 |
| 17 | 3037539 | Палец | 1 |
| 18 | 3060056 замена: 3069081 | Палец | 1 |
| 18 | 3069081 | Палец | 1 |
| 19 | 3041580 | Палец | 1 |
| 20 | 3041581 | Палец | 1 |
| 22 | M222005 замена: 4382449 | Болт | 3 |
| 22 | 4382449 | Болт | 3 |
| 22 | 4382449 | Болт | 4 |
| 23 | M222004 | Болт | 2 |
| 23 | M222004 | Болт | 1 |
| 24 | J951020 | Гайка | 10 |
| 26 | 4100180 | Уплотнительное кольцо | 4 |
| 27 | J75481 | Пресс-маслёнка | 5 |
| 29 | 4189839 | Регулировочная шайба 1.2 | 4 |
| 30 | 4101281 | Регулировочная шайба 1.2 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
