Гидроцилиндр стрелы (левый) — HITACHI EX700

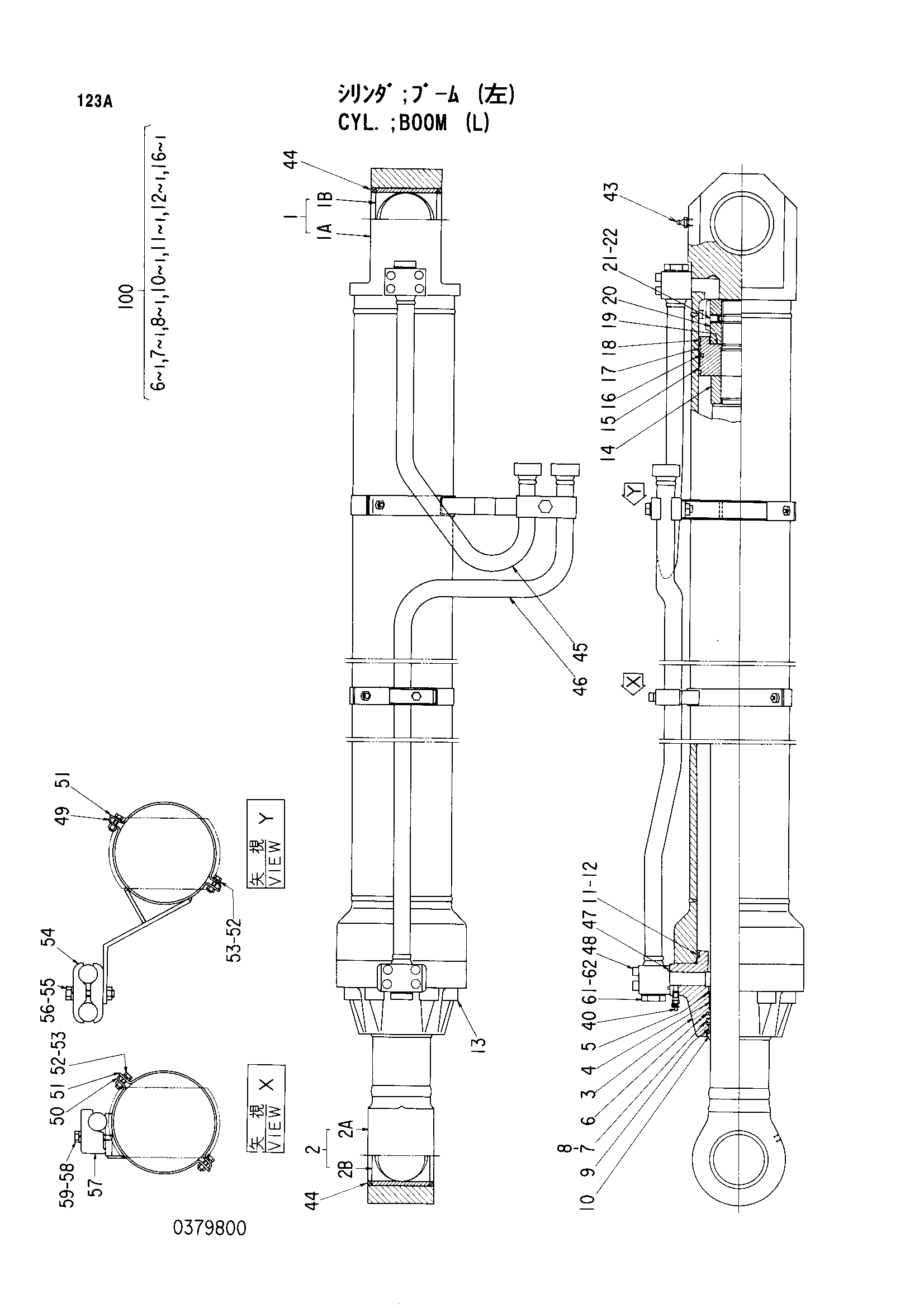

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4218517 замена: 4328129	Гидроцилиндр стрелы (левый)	1
1-44	4254036	Гидроцилиндр. (пипелесс)	1
1	4254037	Труба гидроцилиндра	1
1A	0379801	Труба гидроцилиндра	1
1B	0379802	Втулка	1
2	4254038	Шток поршня	1
2A	0379803	Шток поршня	1
2B	0379804	Втулка	1
3	0379805	Головка гидроцилиндра	1
4	0379806	Втулка	1
5	0191415	Стопорное кольцо	1
6	0417405	Уплотнительное кольцо	1
7	4094949	У-ринг	1
8	0242505	Опорное кольцо	1
9	0379808	Кольцо	1
10	0242506	Грязесъёмное кольцо	1
11	A811190	Уплотнительное кольцо	1
12	0257007	Опорное кольцо	1
13	0353013	Болт с внутренним шестигранником	8
14	0379809	Амортизирующий подшипник	1
15	0379810	Поршень	1
16	0257010	Уплотнительное кольцо	1
17	0340108	Кольцо	2
18	0379812	Кольцо	2
19	0379813	Регулировочная шайба	1
20	0379814	Гайка	1
21	0379815	Установочный винт	1
22	0109124	Шарик	1
40	0237418	Бреедер воздушный	1
43	J75482	Штуцер	1
44	4251767	Грязесъёмное кольцо	4
45	0379816	Трубка	1
46	0379817	Трубка	1
47	955612	Уплотнительное кольцо	2
48	0171719	Болт с внутренним шестигранником	8
49	0379703	Лента	1
49	0379818 замена: 0379703	Лента	1
50	0379819	Лента	1
51	0379820	Лента	2
52	0178820	Болт	4
53	0325913	Шайба	4
54	0379821	Хомут трубки	2
55	0379822	Болт	1
56	0168014	Пружинная шайба	1
57	0353016	Хомут трубки	1
58	0254312	Болт	1
59	A590914	Пружинная шайба	1
61	0379823	Пробка	2
62	985098	Уплотнительное кольцо	2
100	4337105	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
