Ковш 1.5 <JIS94>(сверхдлинный удлинённый рукоять)<EX700> — HITACHI EX700

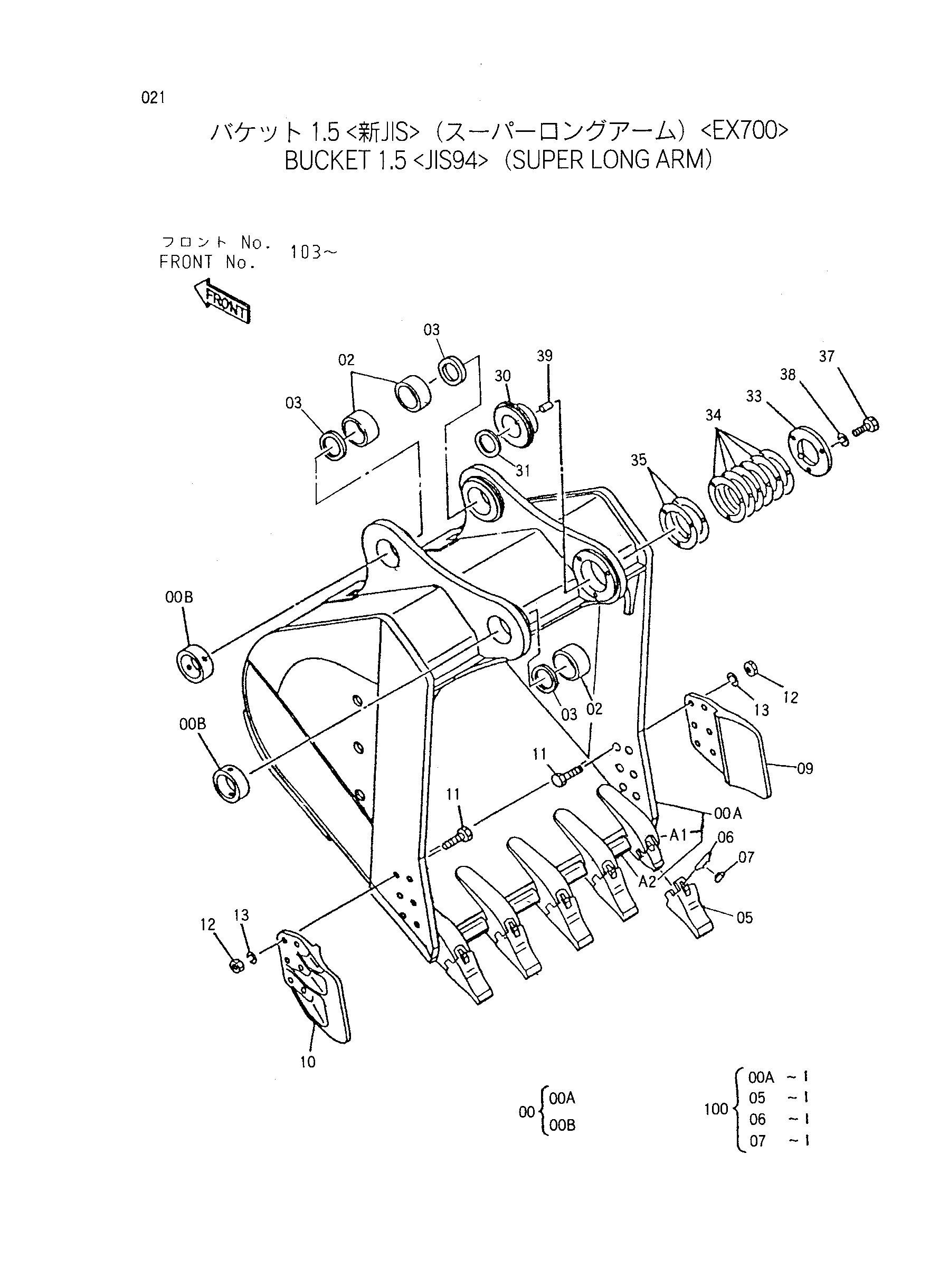

Заводская схема «Ковш 1.5 <JIS94>(сверхдлинный удлинённый рукоять)<EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9162178 | Ковш в сборе | 1 | |
| 00 | 8069690 | Ковш | 1 |
| 00A1 | 4130583 | Адаптер зуба | 5 |
| 00A2 | 4133502 | Кожух | 1 |
| 00B | 4381605 замена: 4381605 | Ограничитель | 2 |
| 02 | 4387685 | Втулка | 3 |
| 03 | 4385200 | Пылезащитное уплотнение | 3 |
| 05 | 4105609 | Коронка зуба | 5 |
| 06 | 4105610 | Стопорный палец | 5 |
| 07 | 4105611 | Резиновый фиксатор | 5 |
| 09 | 2021232 | Резец боковой (правый) | 1 |
| 10 | 2021233 | Резец боковой (левый) | 1 |
| 11 | 4134043 | Болт башмак | 12 |
| 12 | J953022 | Гайка | 12 |
| 13 | A590922 | Пружинная шайба | 12 |
| 30 | 4387701 | Бобышка | 1 |
| 31 | 4385200 | Пылезащитное уплотнение | 1 |
| 33 | 4143523 | Пластина | 1 |
| 34 | 4143524 | Регулировочная шайба 1.0 | 6 |
| 35 | 4143525 | Регулировочная шайба 0.5 | 2 |
| 37 | J901645 | Болт | 3 |
| 38 | A590916 | Пружинная шайба | 3 |
| 39 | 4179110 | Установочный штифт | 1 |
| 100 | 9163705 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
