Гусеничная рама — HITACHI EX700

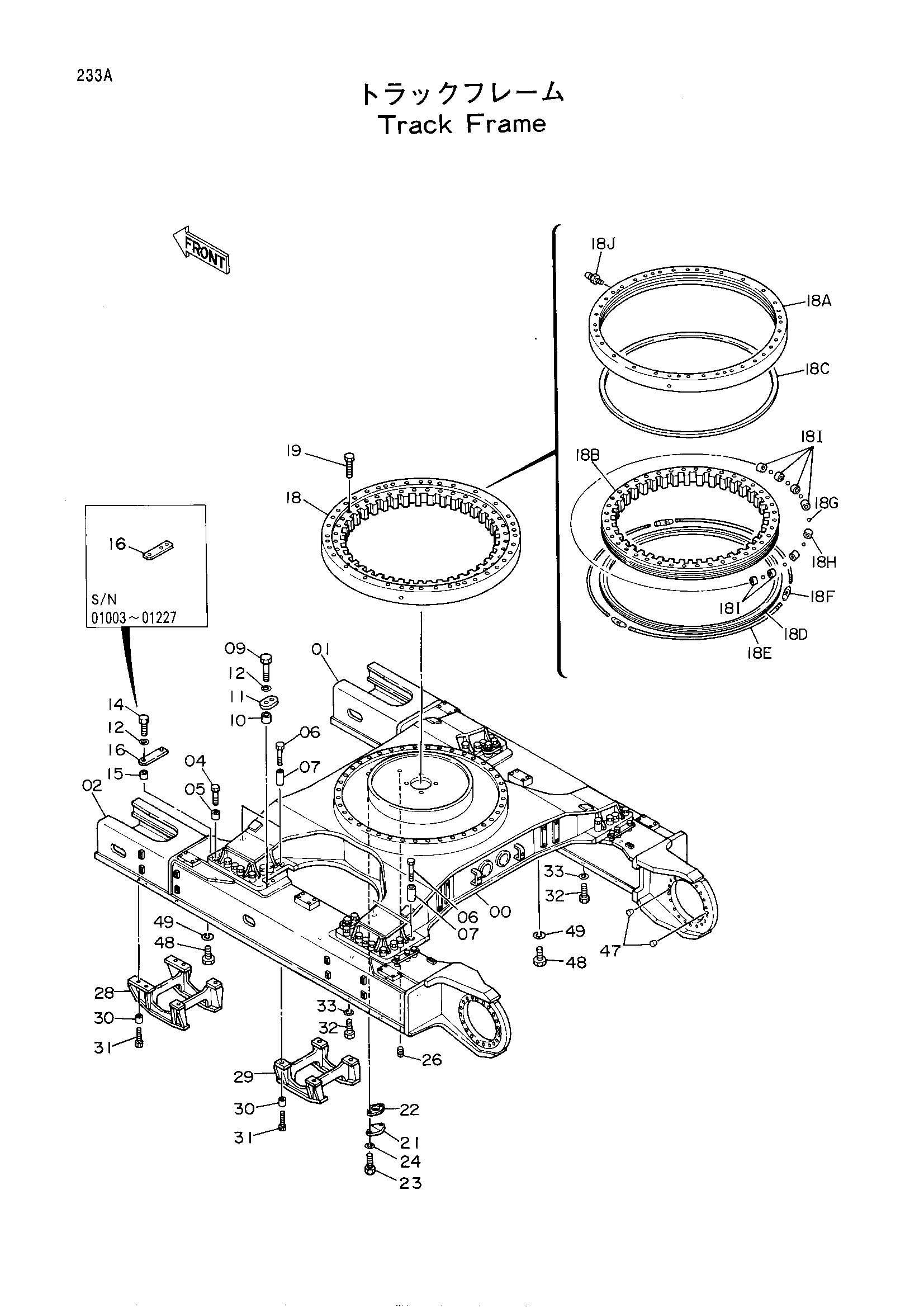

Заводская схема «Гусеничная рама» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002201 | Рама трукк | 1 |
| 01 | 5002202 | Рама боковой | 1 |
| 02 | 5002228 | Рама боковой | 1 |
| 04 | 4218943 | Болт | 36 |
| 05 | 4218944 | Проставка | 36 |
| 06 | 4242099 | Болт | 8 |
| 07 | 4242098 | Проставка | 8 |
| 09 | M923003 | Болт | 8 |
| 10 | 4218945 | Проставка | 8 |
| 11 | 4207766 | Стопорная пластина | 4 |
| 12 | 4114408 | Шайба | 16 |
| 12 | 4114408 | Шайба | 20 |
| 14 | M923011 | Болт | 8 |
| 14 | M923011 | Болт | 12 |
| 15 | 4243157 | Проставка | 8 |
| 15 | 4243157 | Проставка | 12 |
| 16 | 4243156 | Направляющая | 4 |
| 16 | 4301532 | Направляющая | 4 |
| 18 | 6010151 | Подшипник. свингкиркл в сборе | 1 |
| 18C | 4216871 | Уплотнение | 1 |
| 18D | 4245211 | Уплотнение | 1 |
| 18E | 4245213 | Шток | 3 |
| 18F | 4245212 | Турнбуккле | 3 |
| 18G | 4210108 | Шарик (1=76 детали) | 1 |
| 18H | 4216725 | Опора | 70 |
| 18I | 4216726 | Опора | 6 |
| 18J | J75481 | Штуцер | 1 |
| 19 | J833013 | Болт | 40 |
| 21 | 4013896 | Крышка | 1 |
| 22 | 4510901 | Манжета | 1 |
| 23 | J901020 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 26 | 94-2024 | Пробка | 1 |
| 26 | J75284 замена: 94-2024 | Пробка | 1 |
| 28 | 6009762 | Защитный кожух | 2 |
| 29 | 6009763 | Защитный кожух | 2 |
| 30 | 4219047 | Проставка | 20 |
| 31 | J932403 | Болт | 20 |
| 32 | J912435 | Болт | 8 |
| 33 | A590924 | Пружинная шайба | 8 |
| 47 | 425175 | Пробка | 4 |
| 48 | J912435 | Болт | 8 |
| 49 | A590924 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
