Лубрикатор — HITACHI EX700

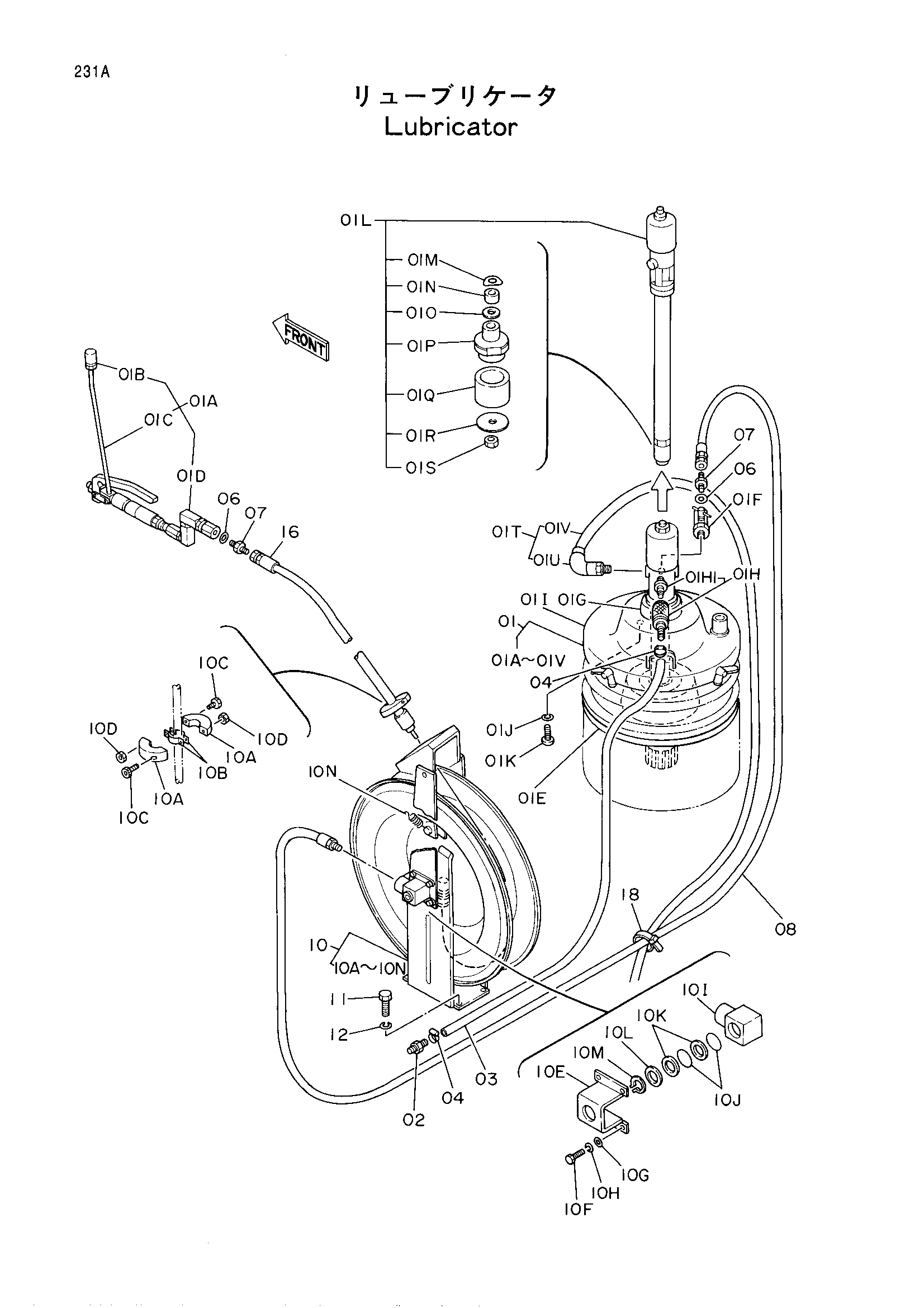

Заводская схема «Лубрикатор» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257009 | Лубрикатор в сборе | 1 |
| 01A | 4269762 | Шприц для смазки | 1 |
| 01B | 4174320 | Форсунка | 1 |
| 01C | 4269761 | Трубка | 1 |
| 01E | 4228632 | Колпачок | 1 |
| 01F | 4174322 | Клапан | 1 |
| 01G | 4228630 | Фланец | 1 |
| 01H | 4064381 | Муфта | 1 |
| 01H1 | 4339865 | Адаптер | 1 |
| 01I | 4228631 | Крышка | 1 |
| 01J | A590906 | Пружинная шайба | 4 |
| 01K | M430610 | Винт | 4 |
| 01L | 4228629 | Насос | 1 |
| 01O | 4191055 | Клапан | 1 |
| 01P | 4228633 | Клапан | 1 |
| 01Q | 4228634 | Трубка | 1 |
| 01R | 4191179 | Пластина | 1 |
| 01S | 4191180 | Гайка | 1 |
| 01T | 4269760 | Шланг | 1 |
| 01T | 4269760 | Шланг | 1 |
| 01U | 4269752 | Угловой штуцер | 1 |
| 01U | 4269752 | Угловой штуцер | 1 |
| 01V | 4269753 | Нейлоновый шланг | 1 |
| 01V | 4269753 | Нейлоновый шланг | 1 |
| 02 | 4130659 | Адаптер | 1 |
| 03 | 4122877 | Резиновый шланг | 1 |
| 04 | 4514700 | Зажим шланг | 2 |
| 06 | A890014 | Манжета | 2 |
| 07 | 4122880 | Адаптер | 2 |
| 08 | 4055122 | Шланг | 1 |
| 10 | 4161855 | Реел шланг в сборе | 1 |
| 10 | 4161855 замена: 4264921 | Реел шланг в сборе | 1 |
| 10 | 4161855 | Реел шланг в сборе | 1 |
| 10 | 4264921 | Реел шланг в сборе | 1 |
| 10 | 4264921 | Реел шланг в сборе | 1 |
| 10 | 4264921 | Реел шланг в сборе | 1 |
| 10A | 4174317 | Ограничитель | 2 |
| 10B | 4174318 | Лента | 2 |
| 10C | M340840 | Болт с внутренним шестигранником | 2 |
| 10D | M500807 | Гайка | 2 |
| 10E | 4188272 | Ограничитель | 2 |
| 10F | J900616 | Болт | 8 |
| 10G | A590106 | Шайба | 8 |
| 10H | A590906 | Пружинная шайба | 8 |
| 10I | 4188273 | Соединение свивел | 1 |
| 10J | 4028265 | Уплотнительное кольцо | 2 |
| 10K | 4028266 | Опорное кольцо | 2 |
| 10L | 4188274 | Шайба | 1 |
| 10M | 4188275 | Кольцо | 1 |
| 10N | 4188276 | Пружина | 1 |
| 11 | J901030 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 16 | 4228701 | Шланг | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
