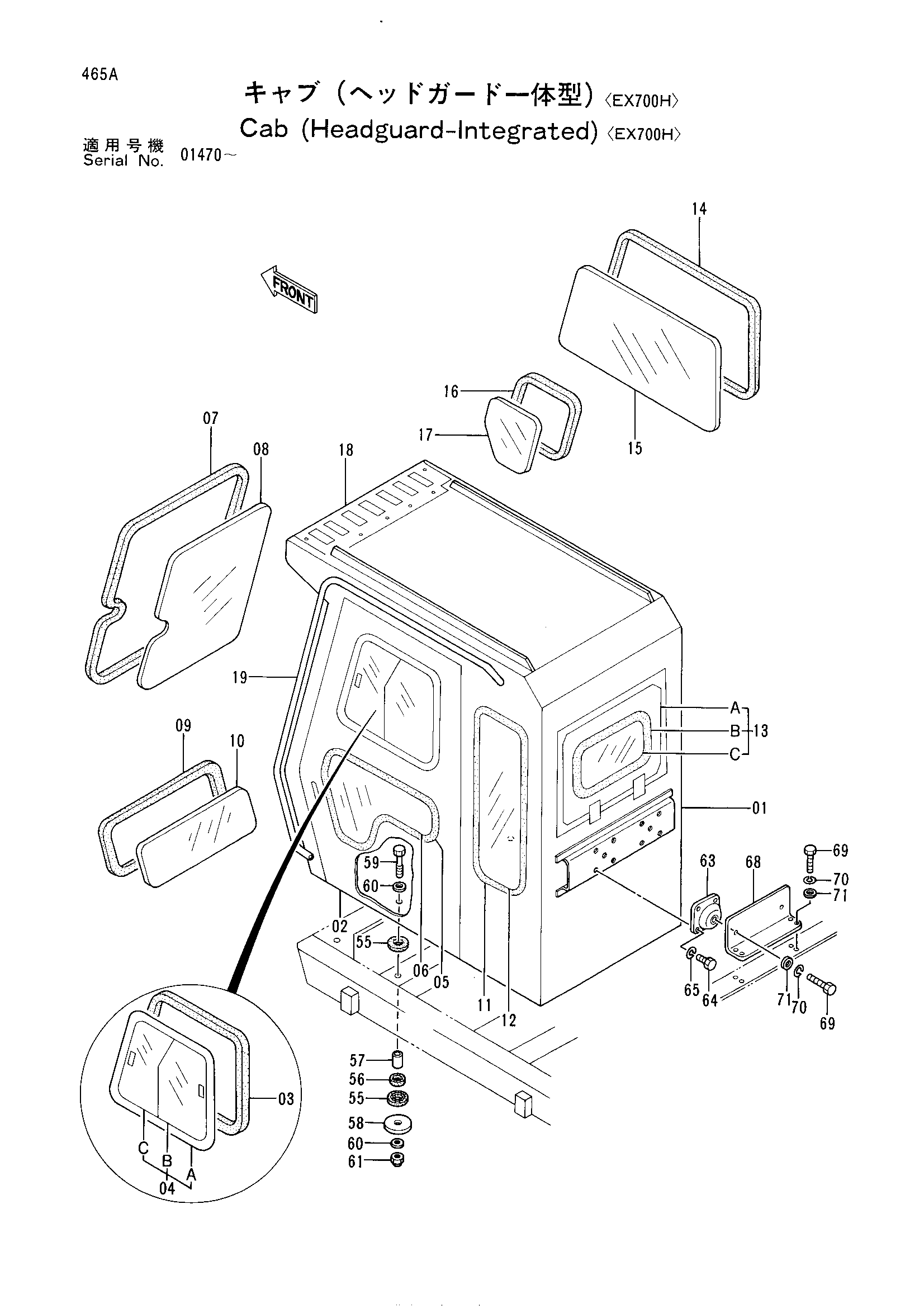

Кабина (со встроенной защитой оператора) <EX700H> — HITACHI EX700
Заводская схема «Кабина (со встроенной защитой оператора) <EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4337733 | Рама кабина | 1 |
| 01-19 | 4274614 | Кабина | 1 |
| 02 | 4337737 замена: 4374060 | Дверь в сборе | 1 |
| 02 | 4374060 | Дверь в сборе | 1 |
| 03 | 4337741 | Резиновый H | 1 |
| 04 | 4337743 | Окно в сборе | 1 |
| 04A | 4337744 | Рама сасх | 1 |
| 04B | 4337746 | Стекло | 1 |
| 04C | 4337747 | Стекло | 1 |
| 05 | 4337748 | Резиновый H | 1 |
| 06 | 4337750 | Стекло | 1 |
| 07 | 4337751 | Резиновый H | 1 |
| 08 | 4337752 | Стекло | 1 |
| 09 | 4337753 | Резиновый H | 1 |
| 10 | 4337754 | Стекло | 1 |
| 11 | 4337755 | Резиновый H | 1 |
| 12 | 4337756 | Стекло | 1 |
| 13 | 4337758 | Окно в сборе | 1 |
| 13A | 4337759 | Рама | 1 |
| 13B | 4337760 | Резиновый H | 1 |
| 13C | 4337761 | Стекло | 1 |
| 14 | 4337762 | Резиновый H | 1 |
| 15 | 4337764 | Стекло | 1 |
| 16 | 4337765 | Резиновый H | 1 |
| 17 | 4337766 | Стекло | 1 |
| 18 | 4337767 | Крышка | 1 |
| 19 | 4337772 | Ханд направляющая | 1 |
| 55 | 4200084 | Резиновая прокладка | 4 |
| 56 | 4232703 | Резиновая прокладка | 2 |
| 57 | 4232702 | Проставка | 2 |
| 58 | 4337853 | Пластина | 2 |
| 59 | 4203189 | Болт | 2 |
| 60 | 4114405 | Шайба | 4 |
| 61 | M660016 | U-образная гайка | 2 |
| 63 | 4289374 | Резиновая прокладка | 2 |
| 64 | J931630 | Болт | 8 |
| 65 | A590916 | Пружинная шайба | 8 |
| 68 | 4289819 | Кронштейн | 1 |
| 69 | J931640 | Болт | 6 |
| 70 | A590916 | Пружинная шайба | 6 |
| 71 | 4114405 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
