Гидроцилиндр рукояти (BE) <экскаватор> — HITACHI EX700

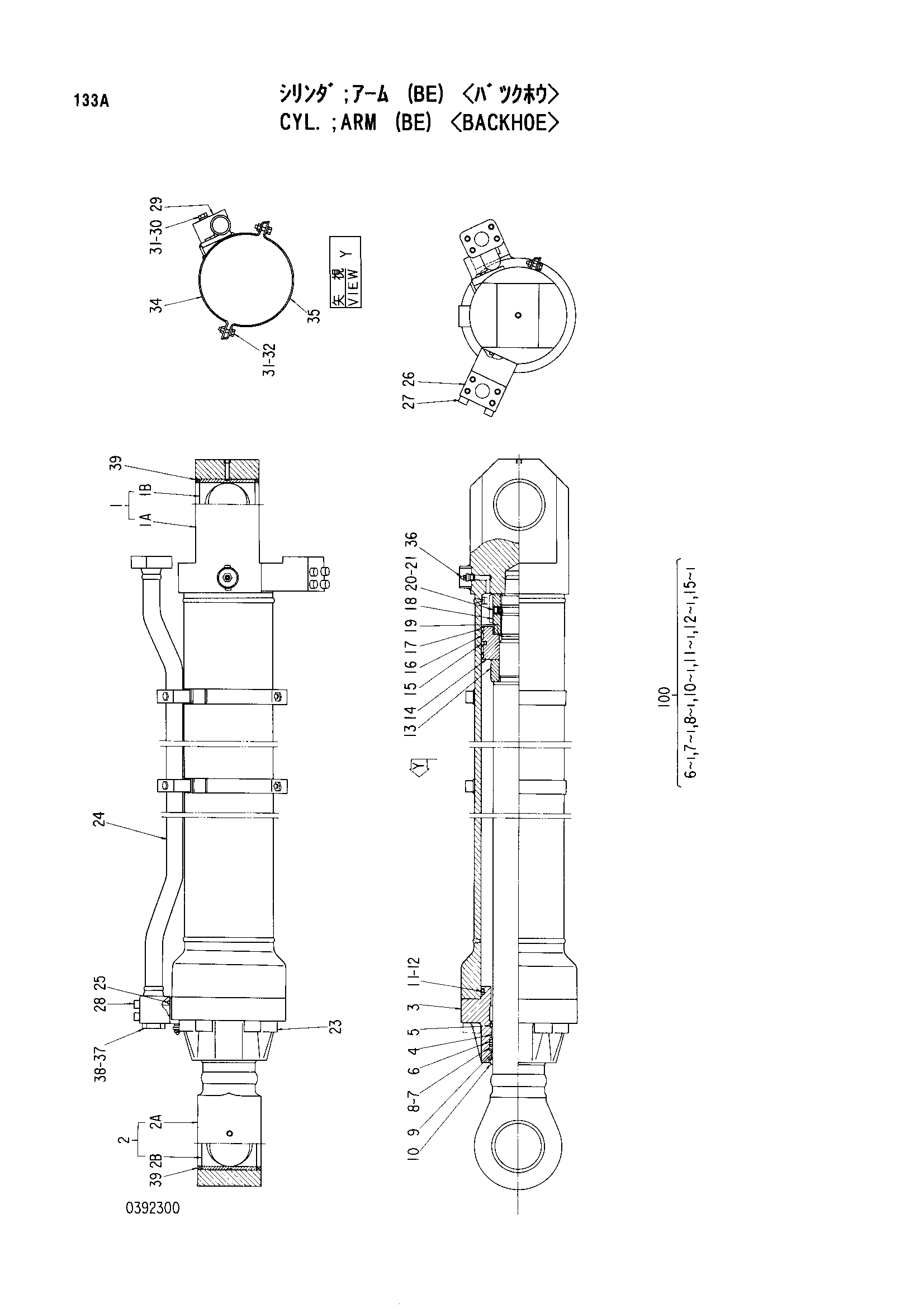

Заводская схема «Гидроцилиндр рукояти (BE) <экскаватор>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4253060	Гидроцилиндр рукояти	1
1	4266569	Труба гидроцилиндра	1
1A	0392301	Труба гидроцилиндра	1
1B	0379902	Втулка	1
2	4266570	Шток поршня	1
2A	0392302	Шток поршня	1
2B	0379902	Втулка	1
3	0379904	Головка гидроцилиндра	1
4	0379905	Втулка	1
5	0160706	Стопорное кольцо	1
6	0392303	Уплотнительное кольцо	1
7	4070027	U-образная манжета	1
8	0242706	Опорное кольцо	1
9	0392304	Кольцо	1
10	0242707	Грязесъёмное кольцо	1
11	4113165	Уплотнительное кольцо	1
12	0379908	Опорное кольцо	1
13	0379909	Амортизирующий подшипник	1
14	0379910	Поршень	1
15	0392305	Уплотнительное кольцо	1
16	0379912	Кольцо	2
17	0392306	Кольцо	2
18	0379914	Гайка	1
19	0379915	Регулировочная шайба	1
20	0379815	Установочный винт	1
21	0109124	Шарик	1
23	0343305	Болт с внутренним шестигранником	8
24	0392307	Трубка	1
25	4069900	Уплотнительное кольцо	2
26	0191612	Соединение	1
27	0191616	Болт с внутренним шестигранником	4
28	0191916	Болт с внутренним шестигранником	4
29	0379917	Хомут трубки	2
30	0379918	Болт	2
31	A590914	Пружинная шайба	6
32	0379919	Болт	4
34	0379920	Лента	2
35	0379921	Лента	2
36	0237418	Бреедер воздушный	2
37	0349308	Пробка	1
38	992444	Уплотнительное кольцо	1
39	4251767	Грязесъёмное кольцо	4
100	4266596	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
