Ковш 4.1 <JIS94> <EX700BE> — HITACHI EX700

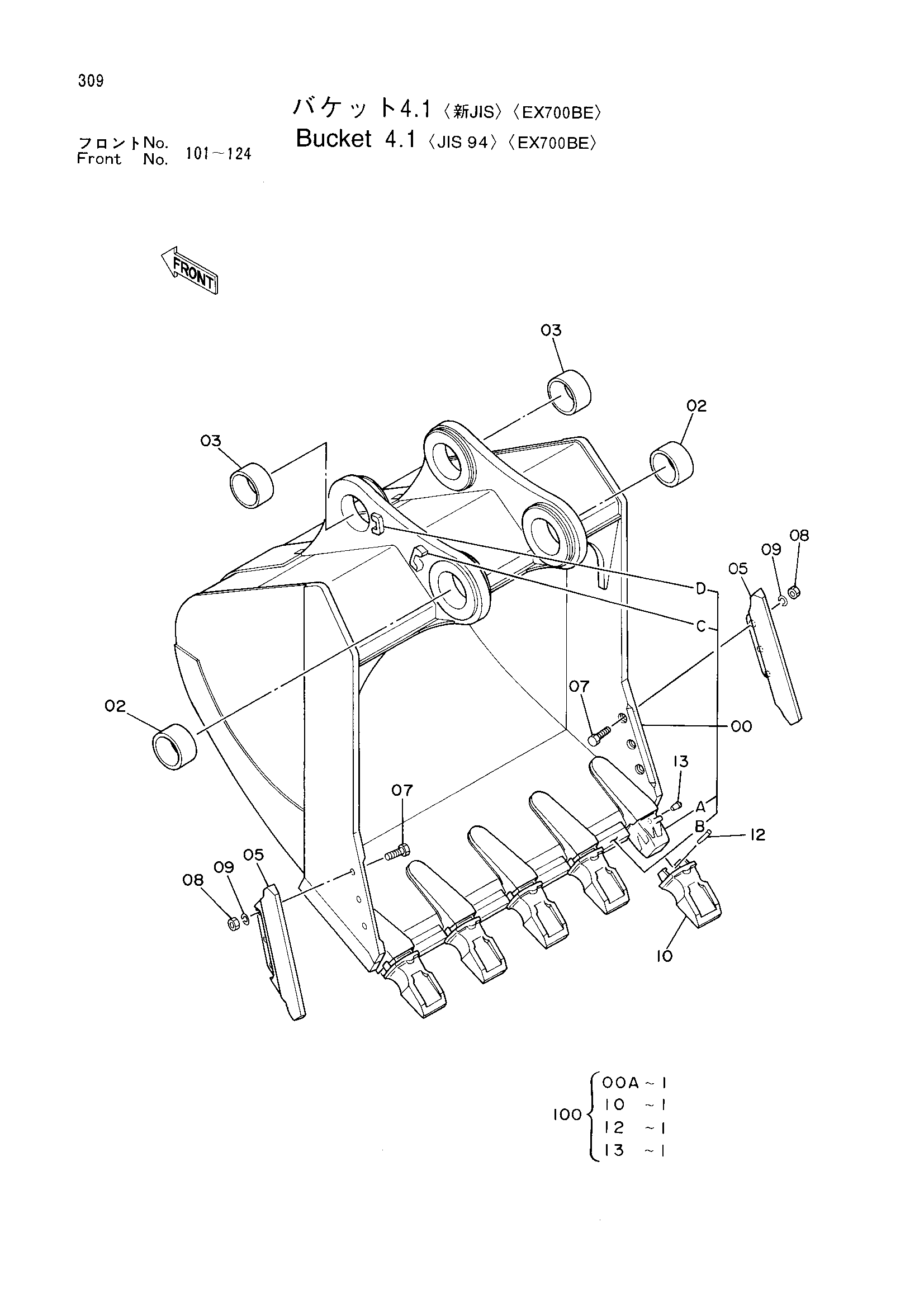

Заводская схема «Ковш 4.1 <JIS94> <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9092169 | Ковш в сборе | 1 | |
| 00 | 5002593 | Ковш | 1 |
| 00A | 4251755 | Адаптер зуба | 5 |
| 00B | 4133502 | Схроуд(маке фром штанга, cut to ленгтх) | 1 |
| 00C | 4254296 | Ограничитель | 1 |
| 00D | 4217051 | Ограничитель | 1 |
| 02 | 4253956 | Втулка | 2 |
| 03 | 4253957 | Втулка | 2 |
| 05 | 4252139 | Кожух | 2 |
| 07 | J833380 | Болт | 6 |
| 08 | J953033 | Гайка | 6 |
| 09 | A590933 | Пружинная шайба | 6 |
| 10 | 4202373 | Коронка зуба | 5 |
| 10 | 4245671 замена: 4202373 | Коронка зуба | 5 |
| 12 | 4253083 | Штанга | 5 |
| 13 | 4253084 | Пробка | 5 |
| 100 | 9092955 замена: 9102253 | Комплект наконечник | 5 |
| 100 | 9102253 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
