Напорный трубопроводы — HITACHI EX700

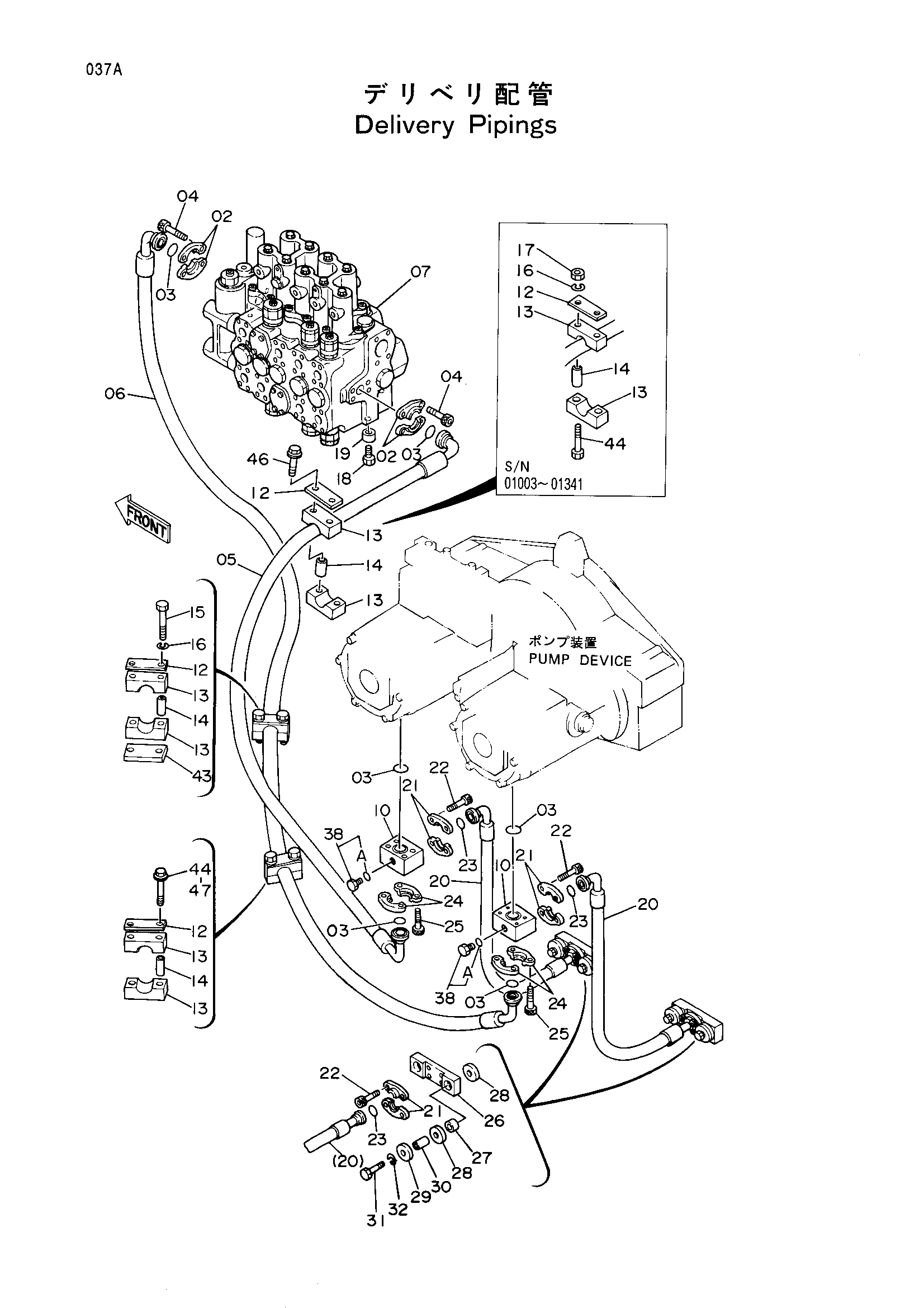

Заводская схема «Напорный трубопроводы» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4089703	Разъёмный фланец	4
03	4508805	Уплотнительное кольцо	6
04	M341445	Болт с внутренним шестигранником	8
05	4262036	Шланг	1
06	4246381 замена: 4277084	Шланг	1
06	4277084 замена: 4347817	Шланг	1
06	4347817	Шланг	1
07	4219029 замена: 4252494	Гидрораспределитель	1
07	4252494 замена: 4300191	Гидрораспределитель	1
07	4300191 замена: 4313292	Гидрораспределитель	1
07	4313292	Гидрораспределитель	1
10	3043055	Блок	2
12	4207038	Пластина	3
13	4207036	Хомут	6
14	4207037	Проставка	6
15	J901202	Болт	2
16	A590912	Пружинная шайба	2
16	A590912	Пружинная шайба	4
17	J950012	Гайка	2
18	J912080	Болт	4
19	4257192	Проставка	4
20	4242443 замена: 4277086	Шланг	2
20	4277086	Шланг	2
21	962453	Разъёмный фланец	8
22	M341030	Болт с внутренним шестигранником	16
23	966993	Уплотнительное кольцо	4
24	4075853	Разъёмный фланец	4
25	M341200	Болт с внутренним шестигранником	8
26	3045552	Пластина	2
27	4247139	Резиновая прокладка	4
28	4247140	Резиновая прокладка	8
29	4235678	Пластина	4
30	4235677	Проставка	4
31	J901260	Болт	4
32	A590912	Пружинная шайба	4
38	4093624	Пробка	2
38A	957366	Уплотнительное кольцо	1
43	4257094	Пластина	1
44	J011295	Болт с шайбой	2
44	J901200	Болт	2
44	J901200	Болт	4
46	J011295	Болт с шайбой	2
47	A590912	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
