Пилотный трубопроводы (2-1) — HITACHI EX700

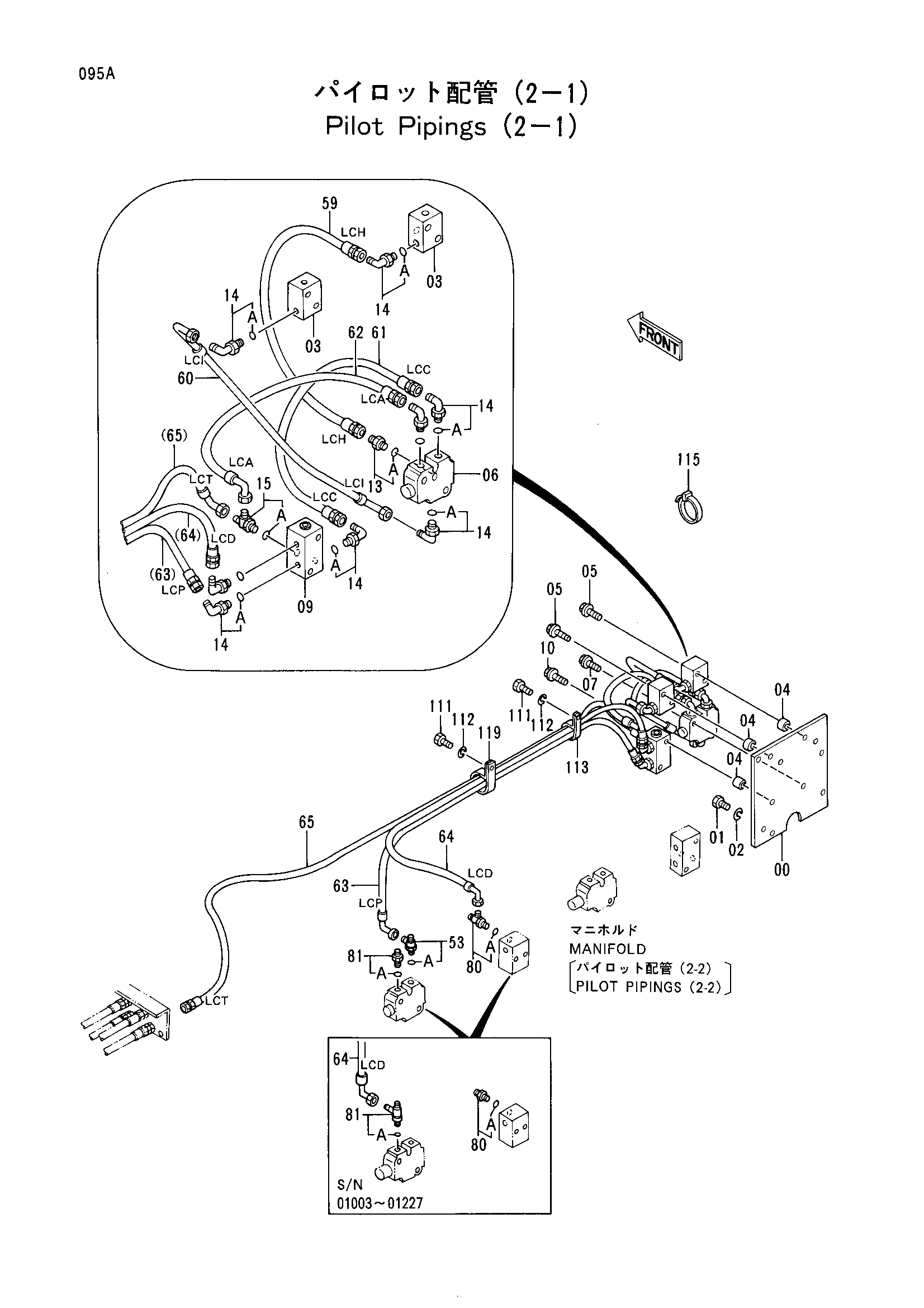

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045618 замена: 8050699 | Пластина | 1 |
| 00 | 8045618 замена: J901025 | Пластина | 1 |
| 00 | 8050699 | Пластина | 1 |
| 01 | J901020 | Болт | 3 |
| 01 | J901025 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | 4195759 | Челночный клапан | 2 |
| 04 | 4131346 | Проставка | 6 |
| 05 | J011065 | Болт с шайбой | 4 |
| 06 | 4210647 | Электромагнитный клапан | 1 |
| 07 | J010865 | Болт с шайбой | 2 |
| 09 | 4233191 замена: 4272850 | Клапан | 1 |
| 09 | 4272850 | Клапан | 1 |
| 10 | J011075 | Болт с шайбой | 2 |
| 13 | 4200465 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 8 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4203171 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4203171 | Тройник | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4248659 замена: 4364395 | Нейлоновый шланг (LCH) | 1 |
| 59 | 4364395 | Шланг (LCH) | 1 |
| 60 | 4248662 замена: 4364454 | Нейлоновый шланг (LCI) | 1 |
| 60 | 4364454 | Шланг (LCI) | 1 |
| 61 | 4248660 замена: 4364392 | Нейлоновый шланг (LCC) | 1 |
| 61 | 4364392 | Шланг (LCC) | 1 |
| 62 | 4248661 замена: 4364442 | Нейлоновый шланг (LCA) | 1 |
| 62 | 4364442 | Шланг (LCA) | 1 |
| 63 | 4248663 замена: 4364446 | Нейлоновый шланг (LCP) | 1 |
| 63 | 4364446 | Шланг (LCP) | 1 |
| 64 | 4248665 замена: 4364447 | Нейлоновый шланг (LCD) | 1 |
| 64 | 4364447 | Шланг (LCD) | 1 |
| 65 | 4248664 замена: 4364451 | Нейлоновый шланг (LCT) | 1 |
| 65 | 4364451 | Шланг (LCT) | 1 |
| 80 | 4200465 | Адаптер | 1 |
| 80 | 4203171 | Тройник | 1 |
| 80A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4200465 | Адаптер | 1 |
| 81 | 4203171 | Тройник | 1 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 111 | J901016 | Болт | 2 |
| 112 | A590916 | Пружинная шайба | 2 |
| 113 | 4193816 | Зажим | 1 |
| 115 | 4121859 | Ленточный зажим | 10 |
| 119 | 4190265 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
