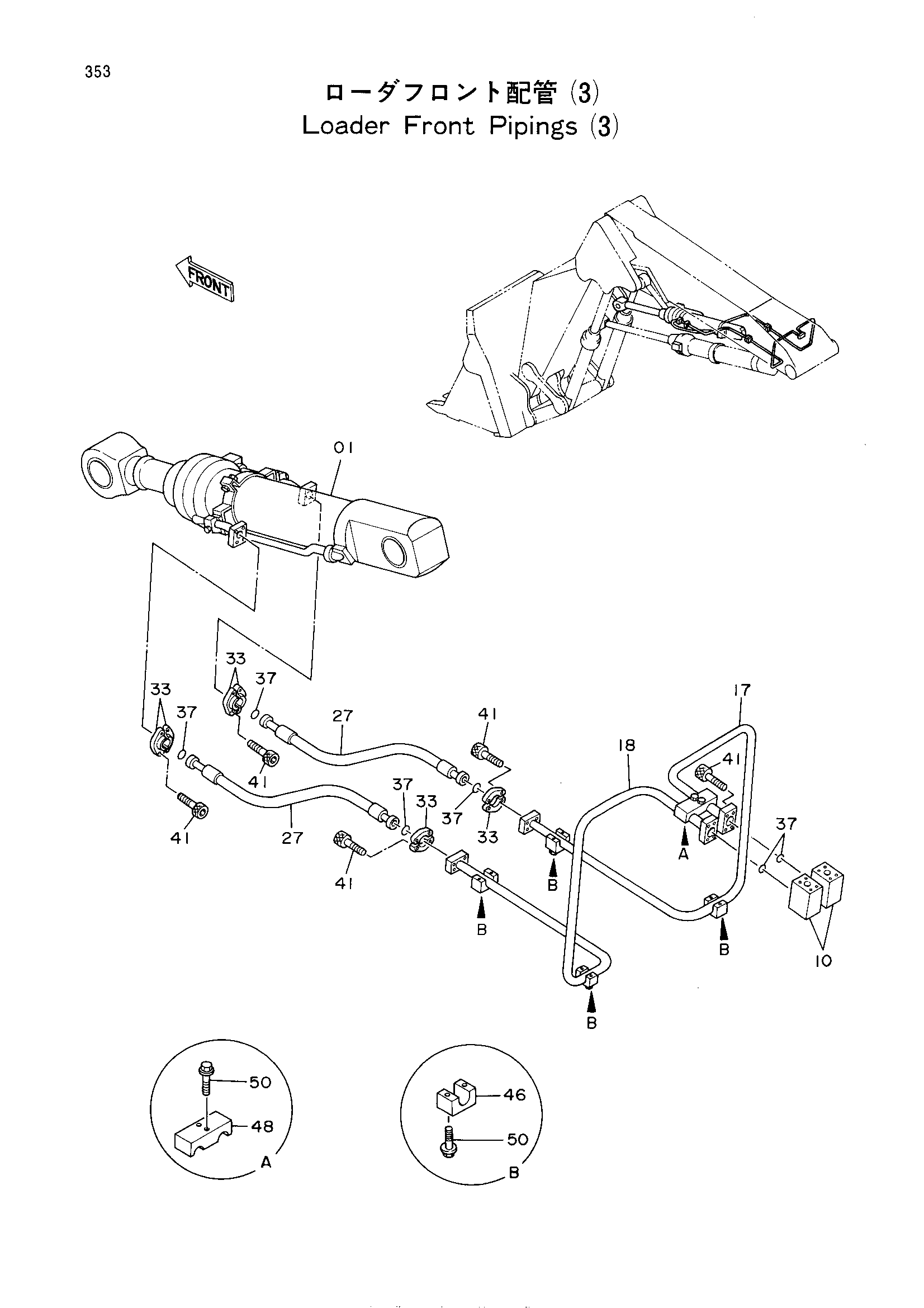

Погрузчик передний трубопроводы (3) — HITACHI EX700

Заводская схема «Погрузчик передний трубопроводы (3)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4243498	Гидроцилиндр. уровень	1
10	3048595	Блок	2
17	8050615	Трубка	1
18	8050616	Трубка	1
27	4272550	Шланг	2
33	4085560	Разъёмный фланец	8
37	966993	Уплотнительное кольцо	6
41	M341240	Болт с внутренним шестигранником	24
46	4275455	Хомут трубки	4
48	4250763	Хомут трубки	1
50	J011270	Болт с шайбой	10

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
