Пилотный трубопроводы (2-6) — HITACHI EX700

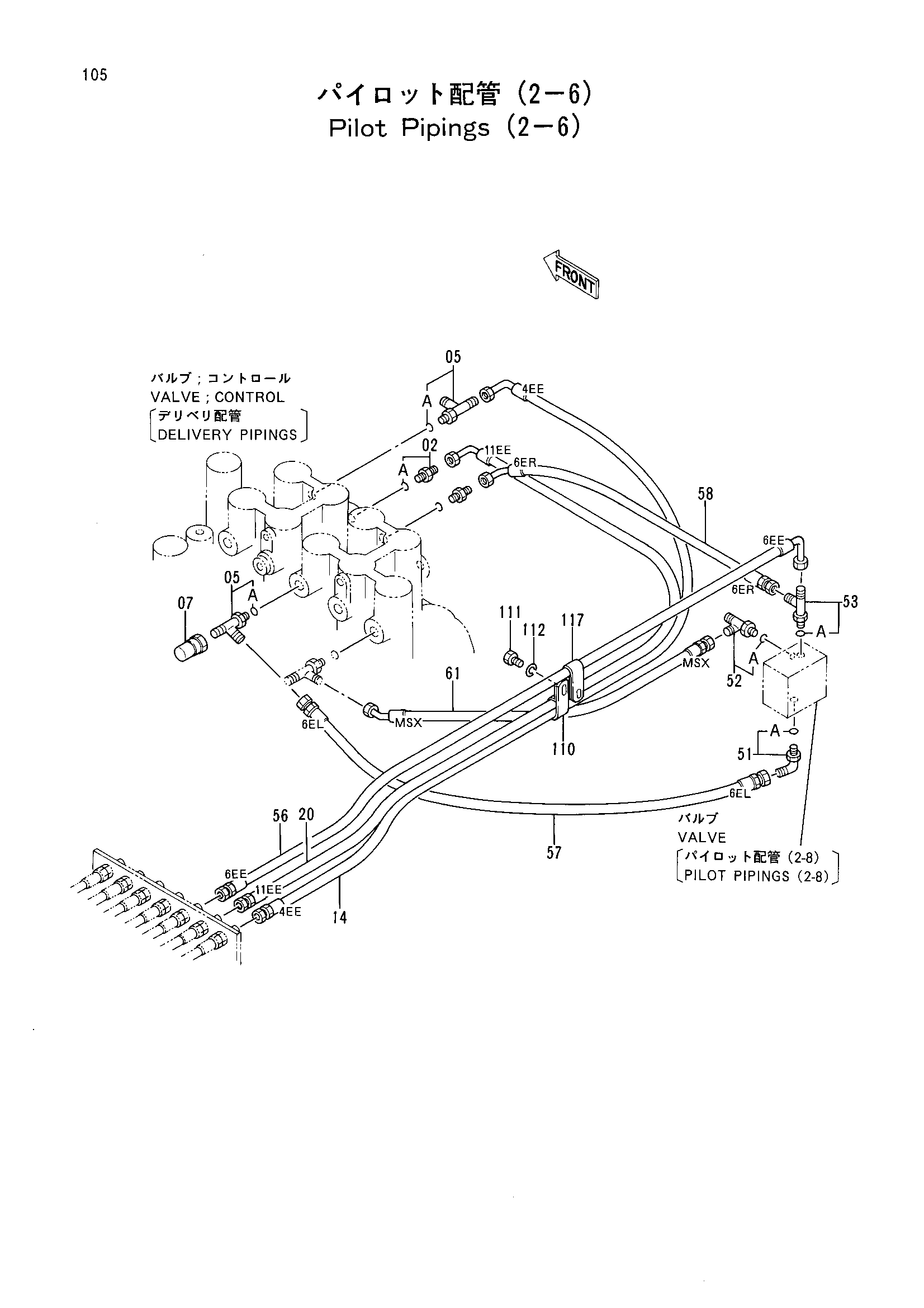

Заводская схема «Пилотный трубопроводы (2-6)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200466 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4205363 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4223518 | Пробка унион | 1 |
| 14 | 4234334 замена: 4364461 | Нейлоновый шланг (4EE) | 1 |
| 14 | 4364461 | Шланг (4EE) | 1 |
| 20 | 4234333 замена: 4364460 | Нейлоновый шланг (11EE) | 1 |
| 20 | 4364460 | Шланг (11EE) | 1 |
| 51 | 4156434 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4219346 | Тройник | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4207300 | Тройник | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4258688 замена: 4364456 | Нейлоновый шланг (6EE) | 1 |
| 56 | 4364456 | Шланг (6EE) | 1 |
| 57 | 4258689 замена: 4364408 | Нейлоновый шланг (6EL) | 1 |
| 57 | 4364408 | Шланг (6EL) | 1 |
| 58 | 4258690 замена: 4364432 | Нейлоновый шланг (6ER) | 1 |
| 58 | 4364432 | Шланг (6ER) | 1 |
| 61 | 4258693 замена: 4364428 | Нейлоновый шланг (MSX) | 1 |
| 61 | 4364428 | Шланг (MSX) | 1 |
| 110 | 4190292 | Зажим | 1 |
| 111 | J901016 | Болт | 1 |
| 112 | A590916 | Пружинная шайба | 1 |
| 117 | 4190265 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
