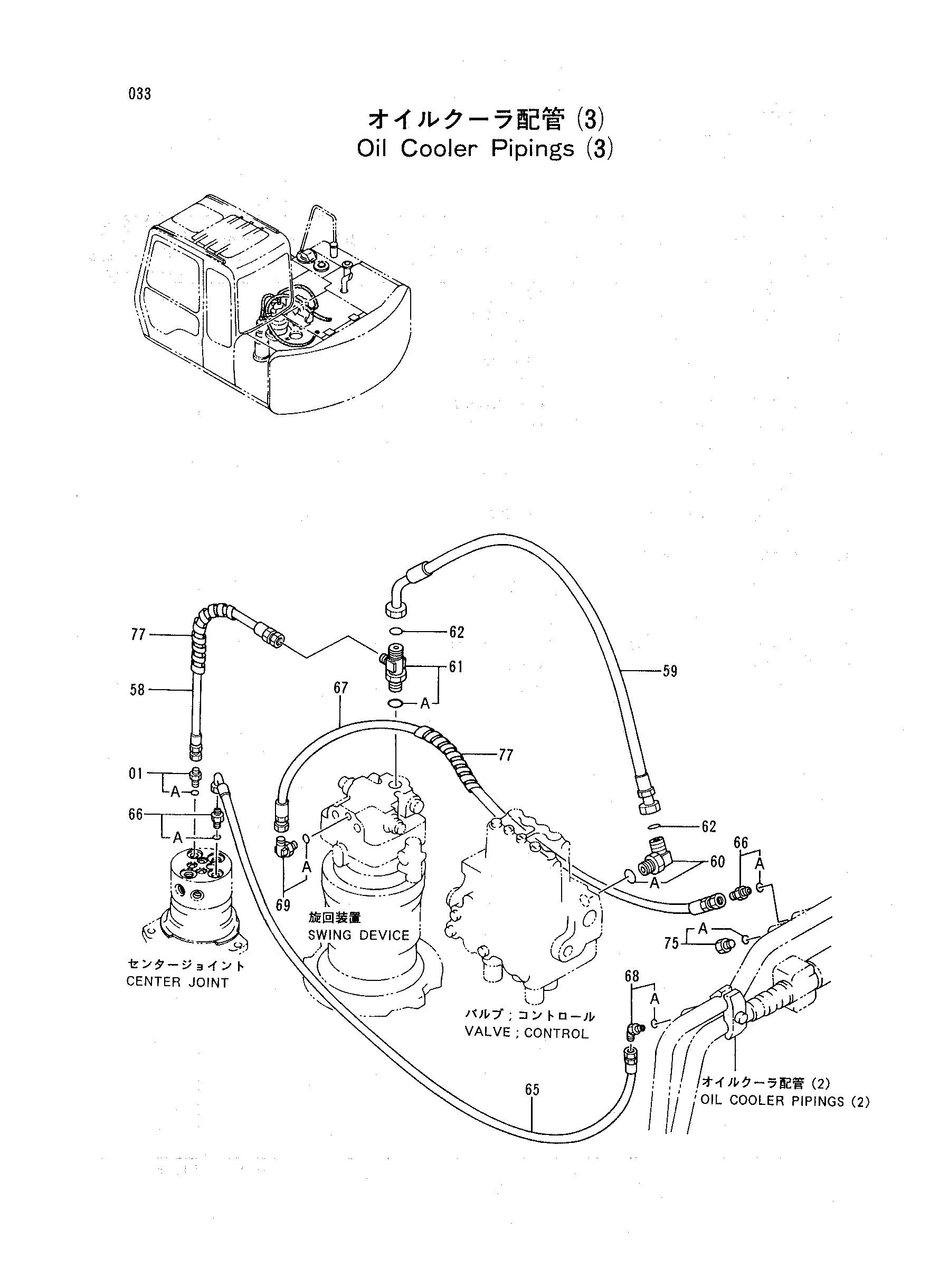

Масляный радиатор трубопроводы (3) — HITACHI EX60WD-2
Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4247577 | Нейлоновый шланг | 1 |
| 59 | 4274569 | Шланг | 1 |
| 60 | 4202113 | Угловой штуцер | 1 |
| 60A | 4506429 | Уплотнительное кольцо | 1 |
| 61 | 4277008 | Тройник | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 4187308 | Уплотнительное кольцо | 2 |
| 65 | 4221220 | Нейлоновый шланг | 1 |
| 66 | 4200466 | Адаптер | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4241338 | Нейлоновый шланг | 1 |
| 68 | 4190244 | Угловой штуцер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4154671 | Угловой штуцер | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4174542 | Пробка | 1 |
| 75A | 4506424 | Уплотнительное кольцо | 1 |
| 77 | 4149557 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
