Ход трубопроводы (1) — HITACHI EX60WD-2

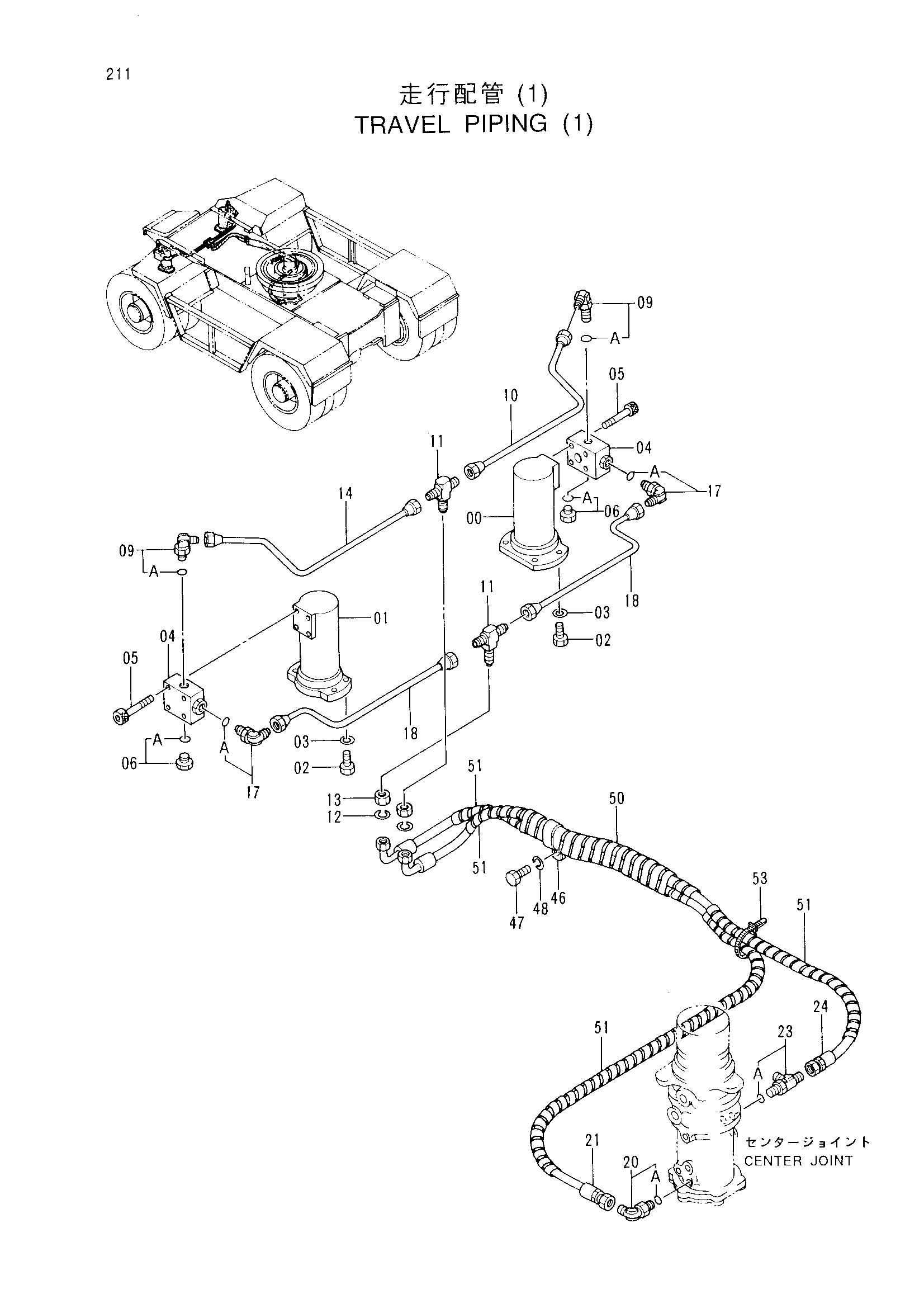

Заводская схема «Ход трубопроводы (1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4231586 | Гидроцилиндр. гидроцилиндр (правый) | 1 |
| 01 | 4231587 | Гидроцилиндр. гидроцилиндр (левый) | 1 |
| 02 | J901445 | Болт | 8 |
| 03 | 4114404 | Шайба | 8 |
| 04 | 4227459 | Обратный клапан | 2 |
| 05 | M340865 | Болт с внутренним шестигранником | 8 |
| 06 | 4092534 | Пробка | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4209704 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8043403 | Трубка | 1 |
| 11 | 4215394 | Тройник | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 13 | 4209198 | Гайка | 2 |
| 14 | 8043405 | Трубка | 1 |
| 17 | 4231683 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 8043404 | Трубка | 2 |
| 20 | 4154670 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4258291 | Шланг | 1 |
| 23 | 4239713 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4296058 | Шланг | 1 |
| 46 | 4190282 | Зажим | 1 |
| 47 | J901018 | Болт | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 50 | 4044420 | Защитный кожух | 3 |
| 51 | 4133527 | Защитный кожух | 4 |
| 53 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
