Аутригер трубопроводы (1) — HITACHI EX60WD-2

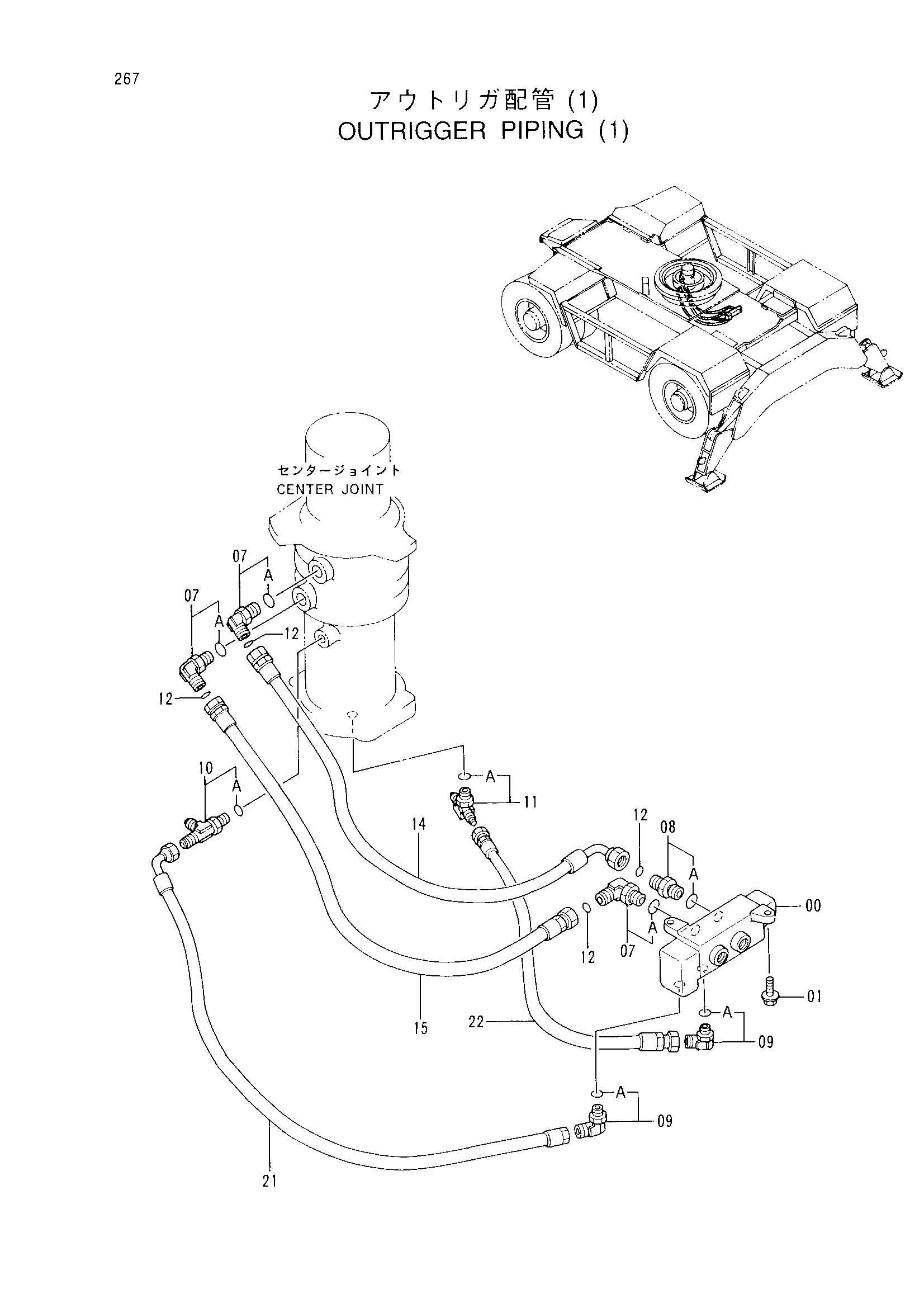

Заводская схема «Аутригер трубопроводы (1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4247805 | Гидрораспределитель | 1 |
| 01 | J011030 | Болт с шайбой | 2 |
| 07 | 4200580 | Угловой штуцер | 3 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4189602 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4156434 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4208908 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208472 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 4 |
| 14 | 4276006 | Шланг | 1 |
| 15 | 4276009 | Шланг | 1 |
| 21 | 4259665 | Шланг | 1 |
| 22 | 4229854 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
