Кондиционер (2) — HITACHI EX60WD-2

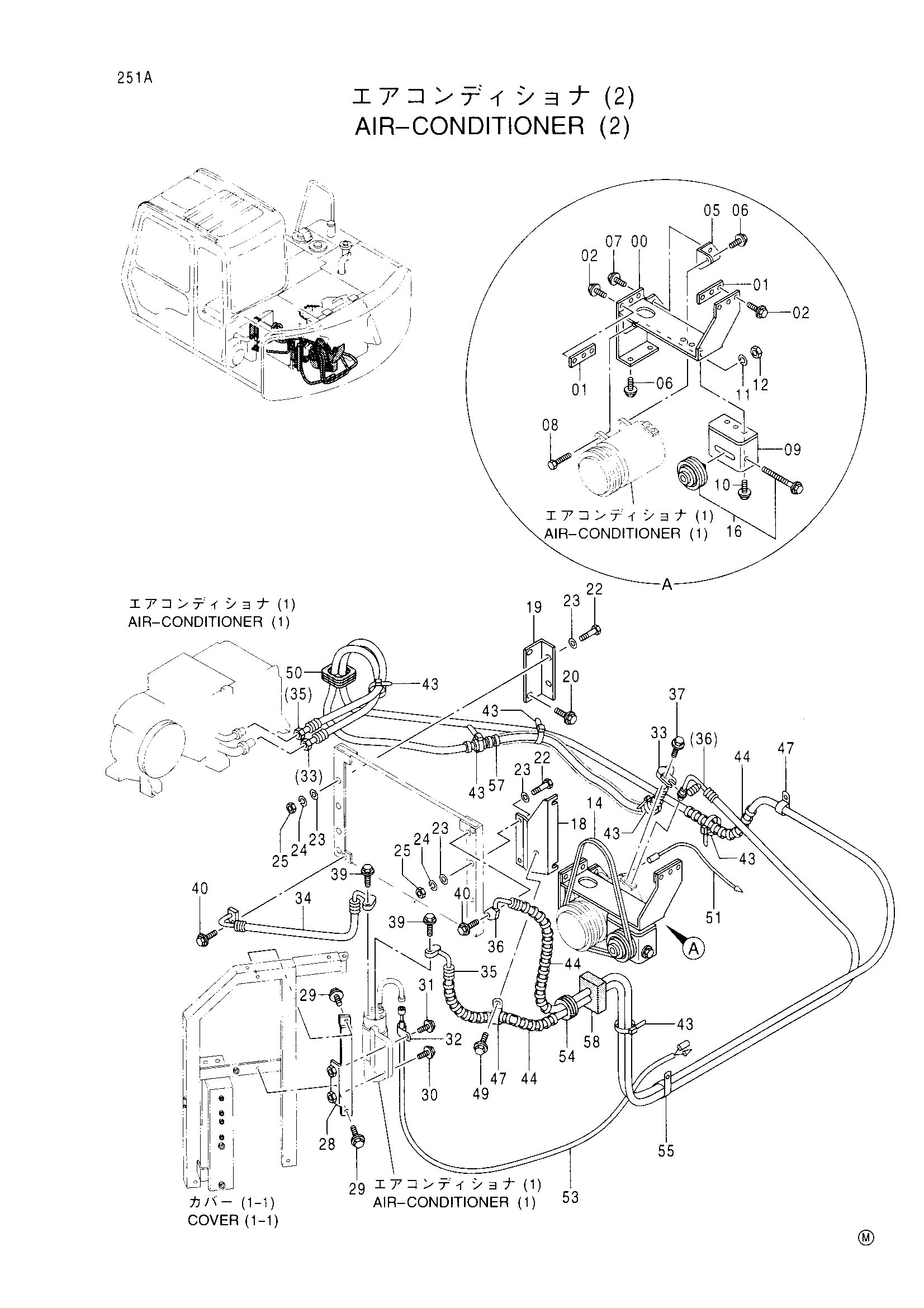

Заводская схема «Кондиционер (2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028355 | Кронштейн | 1 |
| 01 | 4276227 | Регулировочная шайба 0.4 | 4 |
| 02 | J011025 | Болт с шайбой | 6 |
| 05 | 4332532 | Кронштейн | 1 |
| 06 | J011030 | Болт с шайбой | 3 |
| 07 | J021025 | Болт с шайбой | 2 |
| 08 | J901040 | Болт | 1 |
| 09 | 8060440 | Кронштейн | 1 |
| 10 | J011020 | Болт с шайбой | 3 |
| 11 | A590910 | Пружинная шайба | 1 |
| 12 | J950010 | Гайка | 1 |
| 14 | 4056924 | Ремень V | 1 |
| 16 | 4350041 | Шкив | 1 |
| 18 | 8060441 | Опора | 1 |
| 19 | 4332533 | Опора | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 22 | J900850 | Болт | 4 |
| 23 | A590108 | Плоская шайба | 8 |
| 24 | A590908 | Пружинная шайба | 4 |
| 25 | M500807 | Гайка | 4 |
| 28 | 8060442 | Кронштейн | 1 |
| 29 | J011025 | Болт с шайбой | 2 |
| 30 | J010816 | Болт с шайбой | 1 |
| 31 | J020820 | Болт с шайбой | 1 |
| 32 | 4190277 | Зажим | 1 |
| 33 | 4332530 | Шланг радиатора | 1 |
| 34 | 4332528 | Шланг радиатора | 1 |
| 35 | 4332529 | Шланг радиатора | 1 |
| 36 | 4332527 | Шланг радиатора | 1 |
| 37 | J021040 | Болт с шайбой | 1 |
| 39 | J010625 | Болт с шайбой | 2 |
| 40 | J010830 | Болт с шайбой | 2 |
| 43 | 4055312 | Ленточный зажим | 10 |
| 44 | 4044420 | Защитный кожух | 10 |
| 47 | 4190273 | Зажим | 2 |
| 49 | J011016 | Болт с шайбой | 1 |
| 50 | 4205082 | Резиновая втулка | 1 |
| 51 | 4353244 | Жгут проводов | 1 |
| 53 | 4338931 | Жгут проводов | 1 |
| 54 | 4209294 | Резиновая втулка | 1 |
| 55 | 4190266 | Зажим | 1 |
| 57 | 4366370 | Трубка | 1 |
| 58 | 4366371 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
