Пилотный трубопроводы (3-3) — HITACHI EX60WD-2

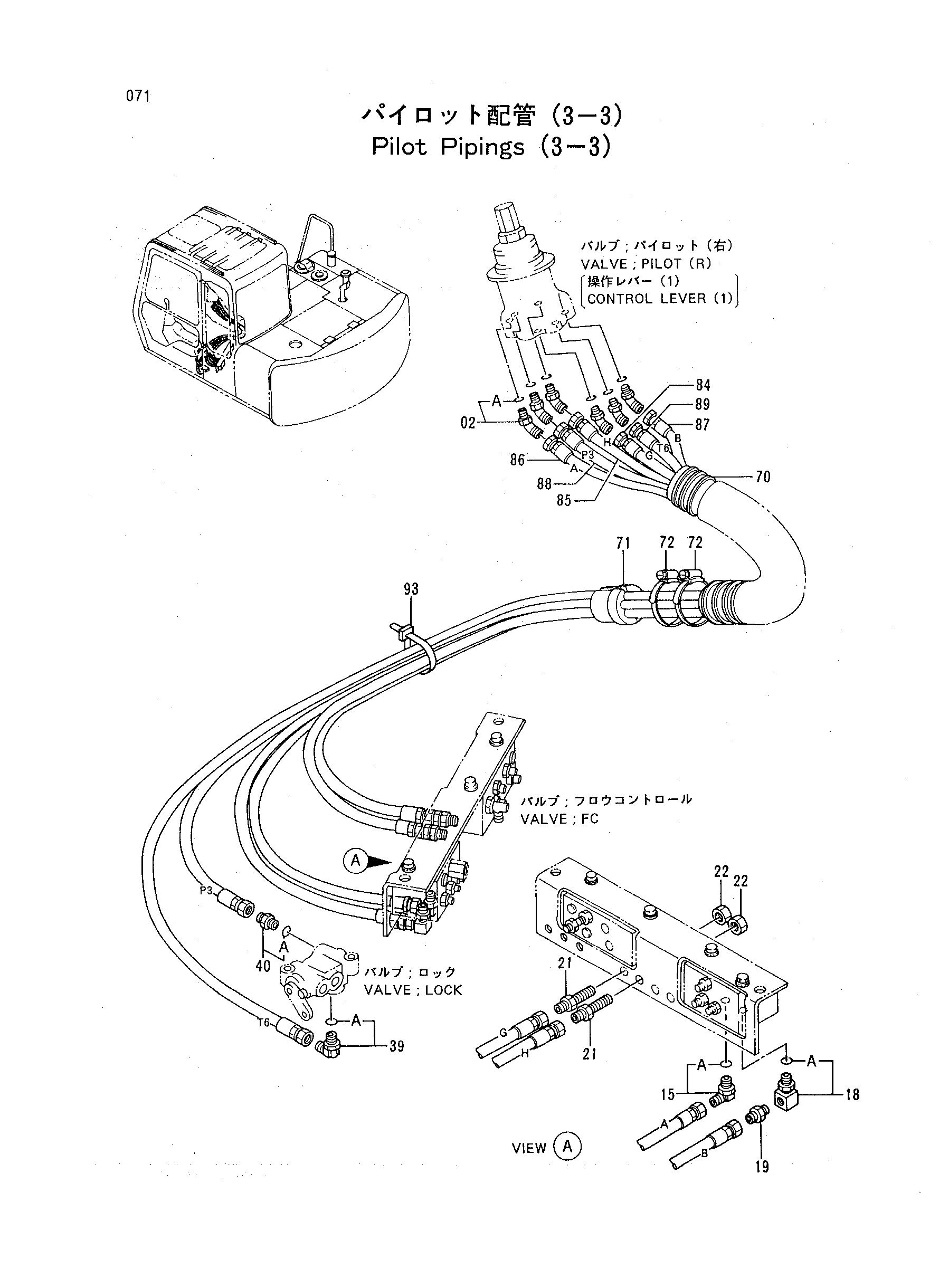

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4286916 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4173463 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4215650 | Адаптер | 1 |
| 21 | 4202532 | Адаптер | 2 |
| 22 | 4202531 | Гайка | 2 |
| 39 | 4154671 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4261938 | Фильтр | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4259730 | Шланг | 1 |
| 71 | 3056040 | Ограничитель | 1 |
| 72 | 4504491 | Хомут шланга | 2 |
| 84 | 4304405 | Шланг | 1 |
| 85 | 4304406 | Шланг | 1 |
| 86 | 4304407 | Шланг | 1 |
| 87 | 4304408 | Шланг | 1 |
| 88 | 4304409 | Шланг | 1 |
| 89 | 4304410 | Шланг | 1 |
| 93 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
