Пилотный трубопроводы (2-2) — HITACHI EX60WD-2

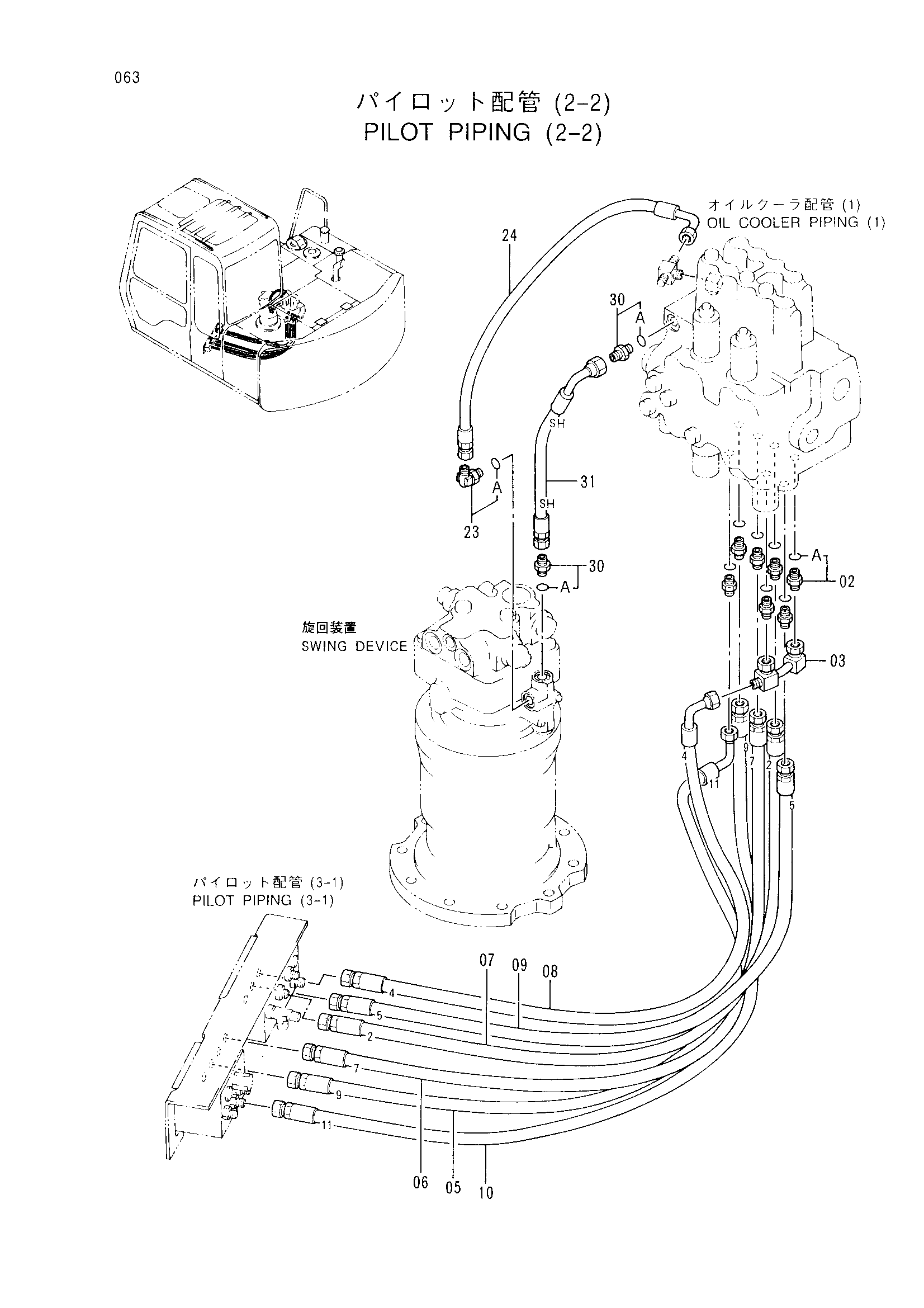

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200466 | Адаптер | 7 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 8040069 | Трубка | 1 |
| 05 | 4283694 | Нейлоновый шланг (9) | 1 |
| 06 | 4283695 | Нейлоновый шланг (7) | 1 |
| 07 | 4283696 | Нейлоновый шланг (2) | 1 |
| 08 | 4283697 | Нейлоновый шланг (4) | 1 |
| 09 | 4283698 | Нейлоновый шланг (5) | 1 |
| 10 | 4293243 | Нейлоновый шланг (11) | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203160 | Нейлоновый шланг | 1 |
| 30 | 4200465 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4213850 | Нейлоновый шланг (SH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
