Колесо тормоз [германй] — HITACHI EX60WD-2

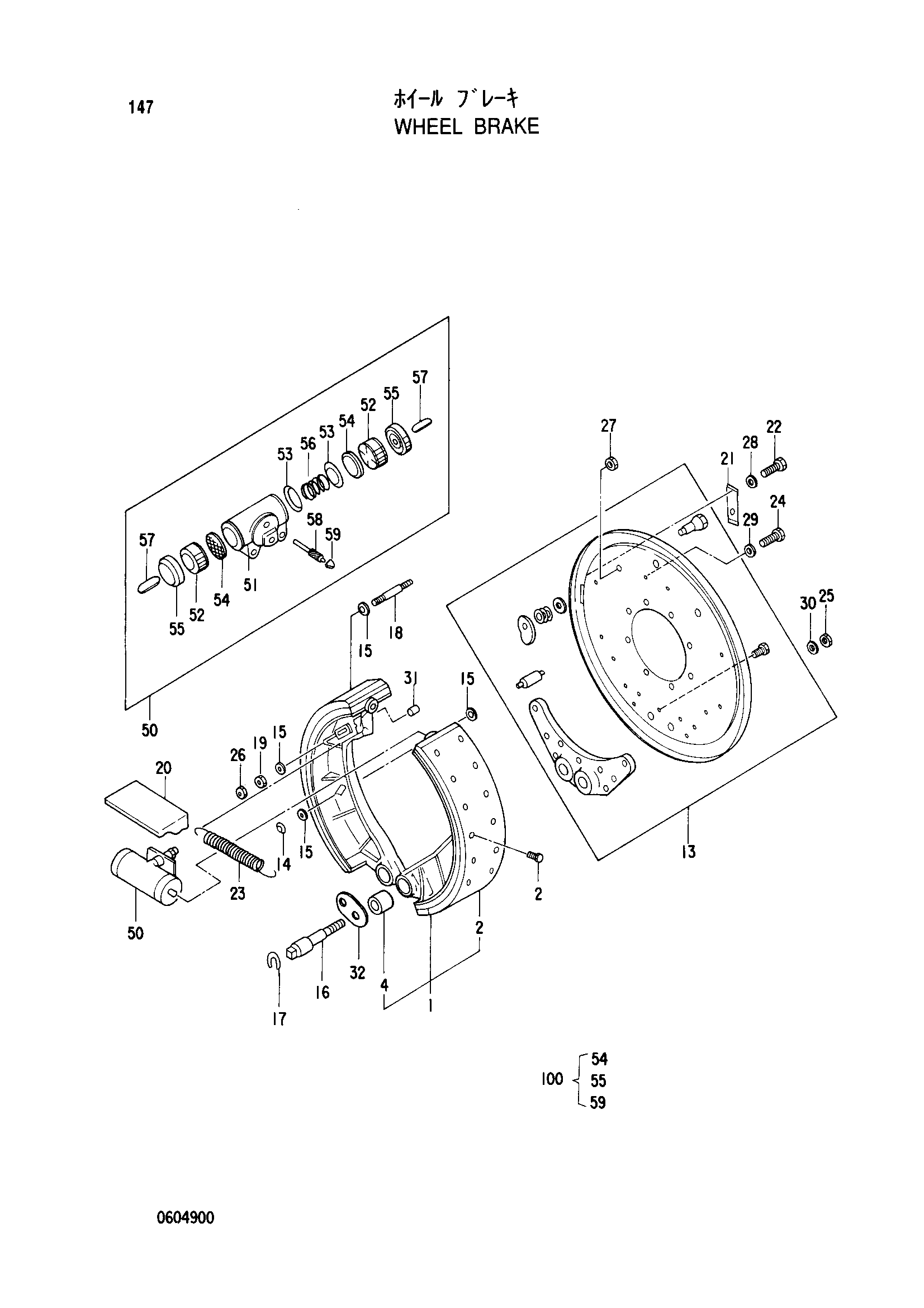

Заводская схема «Колесо тормоз [германй]» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Колесо тормоз [германй] HITACHI EX60WD-2](/catalog-drawings/6a/6a9aaad7-e00b-4d89-af48-d5410874f109.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4337488 | Колесо тормоз | 2 | |
| 1 | 0604901 | Башмак в сборе | 2 |
| 2 | 0604902 | Лининг комплект | 2 |
| 4 | 0385403 | Втулка | 2 |
| 13 | 0385404 | Крышка в сборе | 1 |
| 14 | 0385405 | Зажим | 2 |
| 15 | 0385406 | Шайба | 8 |
| 16 | 0385407 | Палец | 2 |
| 17 | 0385408 | Зажим | 2 |
| 18 | 0385409 | Палец | 2 |
| 19 | 0385410 | Гайка | 2 |
| 20 | 0385411 | Крышка | 1 |
| 21 | 0385412 | Крышка | 2 |
| 22 | 0385413 | Болт | 2 |
| 23 | 0385414 | Пружина | 1 |
| 24 | 0385415 | Болт | 2 |
| 25 | 0385416 | Гайка | 2 |
| 26 | 0385417 | Гайка | 2 |
| 27 | 0385418 | Гайка | 2 |
| 28 | 0385419 | Пружинная шайба | 2 |
| 29 | 0385420 | Пружинная шайба | 2 |
| 30 | 0385421 | Пружинная шайба | 2 |
| 31 | 0385422 | Палец | 2 |
| 32 | 0385423 | Шайба | 2 |
| 50 | 0385424 | Колесо гидроцилиндр. в сборе | 1 |
| 51 | 0385425 | Корпус | 1 |
| 52 | 0385426 | Поршень | 2 |
| 53 | 0385427 | Чашка | 2 |
| 56 | 0385428 | Пружина | 1 |
| 57 | 0385429 | Шток пусх | 2 |
| 58 | 0385430 | Блеедер | 1 |
| 100 | 0385431 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
