Сиденье стойка — HITACHI EX60WD-2

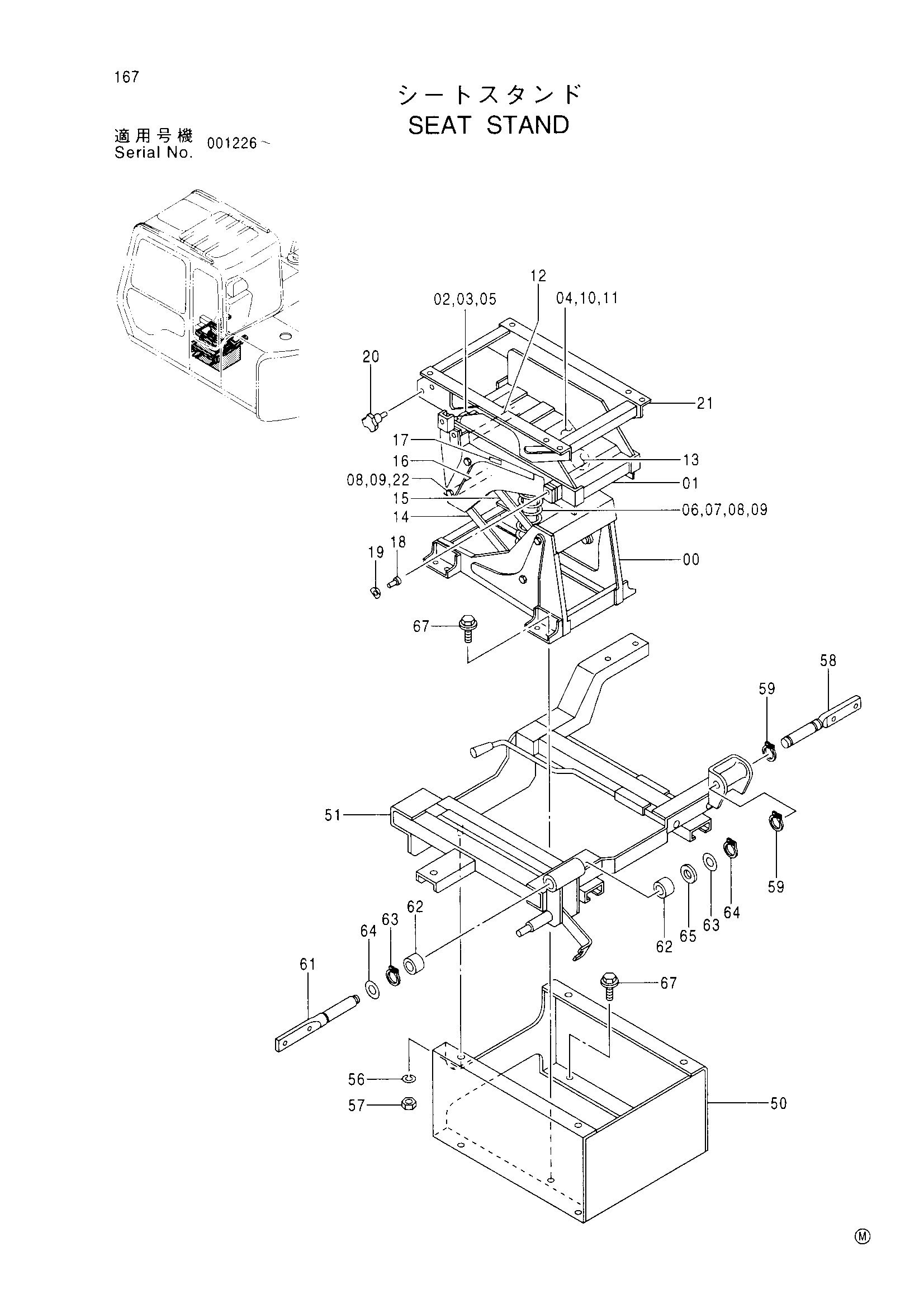

Заводская схема «Сиденье стойка» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4379556 | Рама | 1 |
| 00-22 | 4341342 | Стойка | 1 |
| 01 | 4379952 | Рама | 1 |
| 02 | 4379953 | Ручка | 1 |
| 03 | 4379954 | Шариковый подшипник | 1 |
| 04 | 4379955 | Пружина | 1 |
| 05 | 4379956 | Шплинт | 1 |
| 06 | 0153621 | Пружина дампер | 1 |
| 07 | 4379957 | Болт | 2 |
| 08 | 4379958 | Гайка | 6 |
| 09 | 4379959 | Пружинная шайба | 6 |
| 10 | 4379960 | Винт | 4 |
| 11 | 4379961 | Пружинная шайба | 4 |
| 12 | 4379962 | Резиновая прокладка | 2 |
| 13 | 4379963 | Резиновая прокладка | 1 |
| 14 | 4379964 | Тяга | 1 |
| 15 | 4379965 | Тяга | 1 |
| 16 | 4379966 | Вал | 4 |
| 17 | 4379967 | Информационная табличка | 1 |
| 18 | 0153617 | Палец | 4 |
| 19 | 0153618 | Стопорное кольцо | 4 |
| 20 | 0153619 | Ручка | 2 |
| 21 | 4379969 | Рама | 1 |
| 22 | 4379968 | Втулка | 8 |
| 50 | 7028580 | Кронштейн | 1 |
| 51 | 4337703 | Стойка | 1 |
| 56 | A590910 | Пружинная шайба | 4 |
| 57 | J952010 | Гайка | 4 |
| 58 | 3052566 | Палец | 1 |
| 59 | D910536 | Стопорное кольцо | 2 |
| 61 | 3057956 | Палец | 1 |
| 62 | 4108670 | Игольчатый подшипник | 2 |
| 63 | A590120 | Плоская шайба | 2 |
| 64 | 959500 | Стопорное кольцо | 2 |
| 65 | 4081592 | Регулировочная шайба 0.4 | 4 |
| 67 | J011025 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
