Смещаемый стрела (1) — HITACHI EX60WD-2

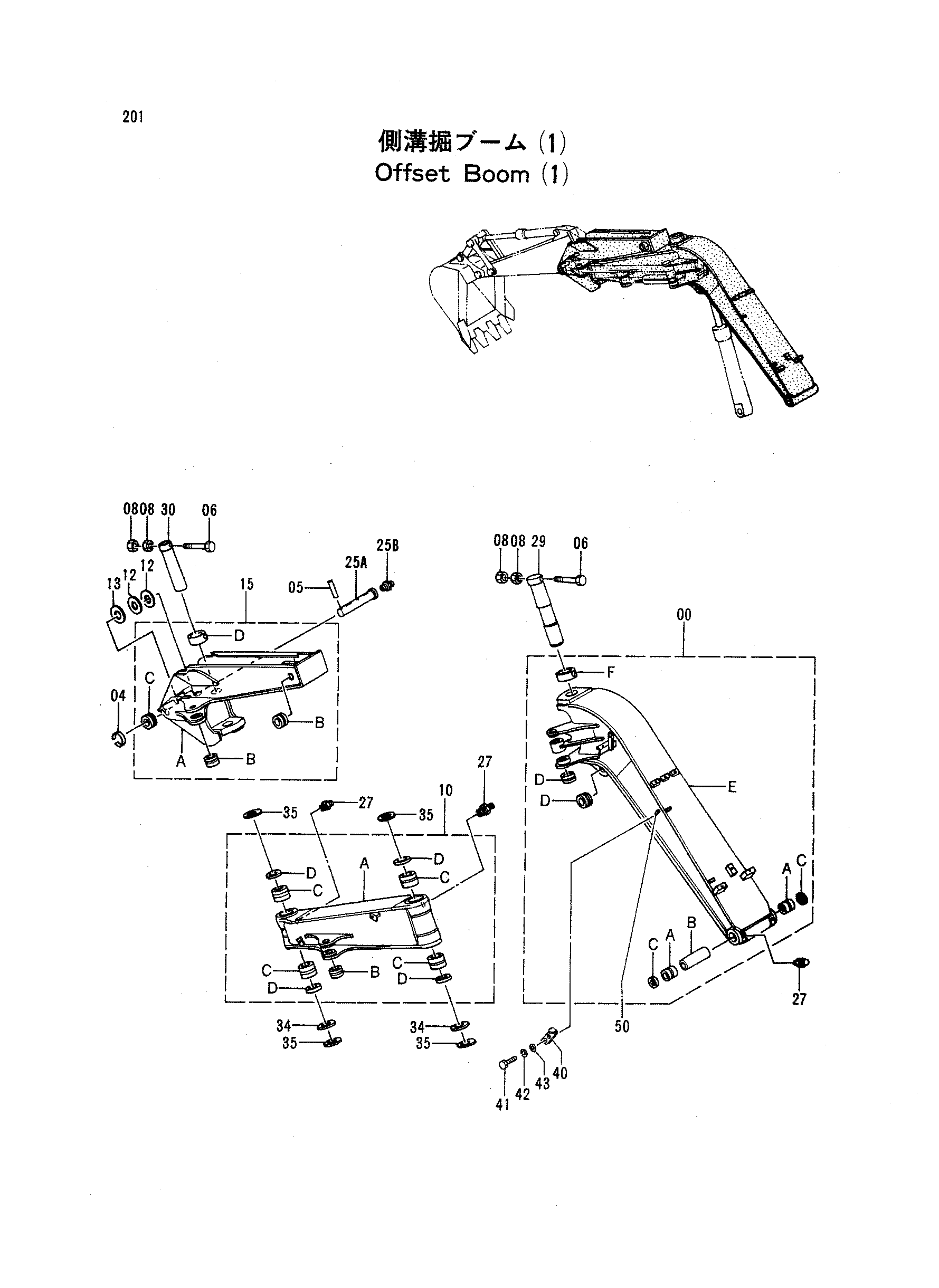

Заводская схема «Смещаемый стрела (1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053556 | Стрела нижний в сборе | 1 |
| 00A | 4197840 | Втулка | 2 |
| 00B | 4198157 | Трубка | 1 |
| 00C | 4094086 | Пылезащитное уплотнение | 2 |
| 00D | 4197031 | Ограничитель | 2 |
| 00E | 5003776 | Стрела нижний | 1 |
| 00F | 4236234 | Ограничитель | 1 |
| 04 | 4065688 | Кольцо | 1 |
| 05 | 4065689 | Палец | 1 |
| 06 | M222006 | Болт | 2 |
| 08 | J951020 | Гайка | 4 |
| 10 | 8040830 | Стрела верхний в сборе | 1 |
| 10A | 6008983 | Стрела верхний | 1 |
| 10B | 4197031 | Ограничитель | 1 |
| 10C | 3026299 | Втулка | 4 |
| 10D | 4074008 | Пылезащитное уплотнение | 4 |
| 12 | 4224057 | Шайба 1.0 | 2 |
| 13 | 4224058 | Шайба 2.0 | 1 |
| 15 | 8053805 | Стойка гидроцилиндр. | 1 |
| 15A | 6012716 | Стойка гидроцилиндр. | 1 |
| 15B | 4197031 | Ограничитель | 2 |
| 15C | 4197032 | Ограничитель | 1 |
| 15D | 4236234 | Ограничитель | 1 |
| 25A | 3037344 | Палец | 1 |
| 25B | J75481 | Пресс-маслёнка | 1 |
| 27 | J75581 | Пресс-маслёнка | 6 |
| 29 | 3062944 | Палец | 1 |
| 30 | 3062945 | Палец | 1 |
| 34 | 4121715 | Проставка 3.2 | 2 |
| 35 | 4114255 | Проставка 1.0 | 4 |
| 40 | 4336720 | Кронштейн | 1 |
| 41 | J901016 | Болт | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 43 | A590110 | Плоская шайба | 2 |
| 50 | 4336723 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
