Отвал — HITACHI EX60WD-2

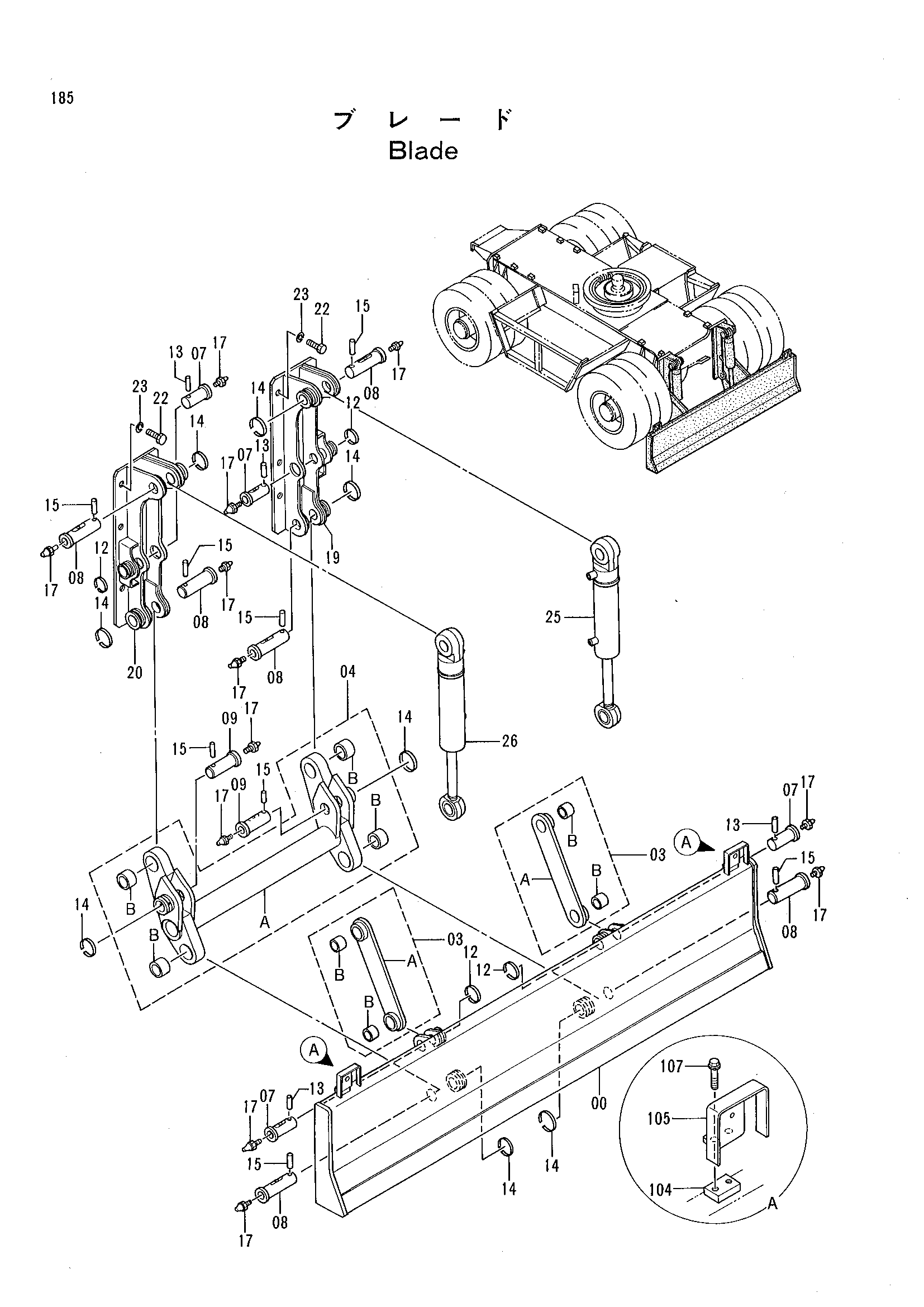

Заводская схема «Отвал» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011807 | Отвал | 1 |
| 03 | 8056756 | Тяга | 2 |
| 03A | 8053330 | Тяга | 1 |
| 03B | 4293516 | Втулка | 2 |
| 04 | 8050853 | Тяга | 1 |
| 04A | 8050854 | Тяга | 1 |
| 04B | 4197841 | Втулка | 4 |
| 07 | 4248285 | Палец | 4 |
| 08 | 4275659 | Палец | 6 |
| 09 | 4275660 | Палец | 2 |
| 12 | 4244709 | Кольцо | 4 |
| 13 | 4244708 | Палец | 4 |
| 14 | 4141000 | Кольцо | 8 |
| 15 | 4141001 | Палец | 8 |
| 17 | J75481 | Пресс-маслёнка | 12 |
| 19 | 8050851 | Кронштейн | 1 |
| 20 | 8050852 | Кронштейн | 1 |
| 22 | J931845 | Болт | 12 |
| 23 | 4114406 | Шайба | 12 |
| 25 | 4275655 | Гидроцилиндр отвала | 1 |
| 26 | 4275656 | Гидроцилиндр отвала | 1 |
| 104 | 4336441 | Седло винта | 2 |
| 105 | 9742680 | Кронштейн | 2 |
| 107 | J011016 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
