Основной трубопроводы <смещаемый стрела> — HITACHI EX60WD-2

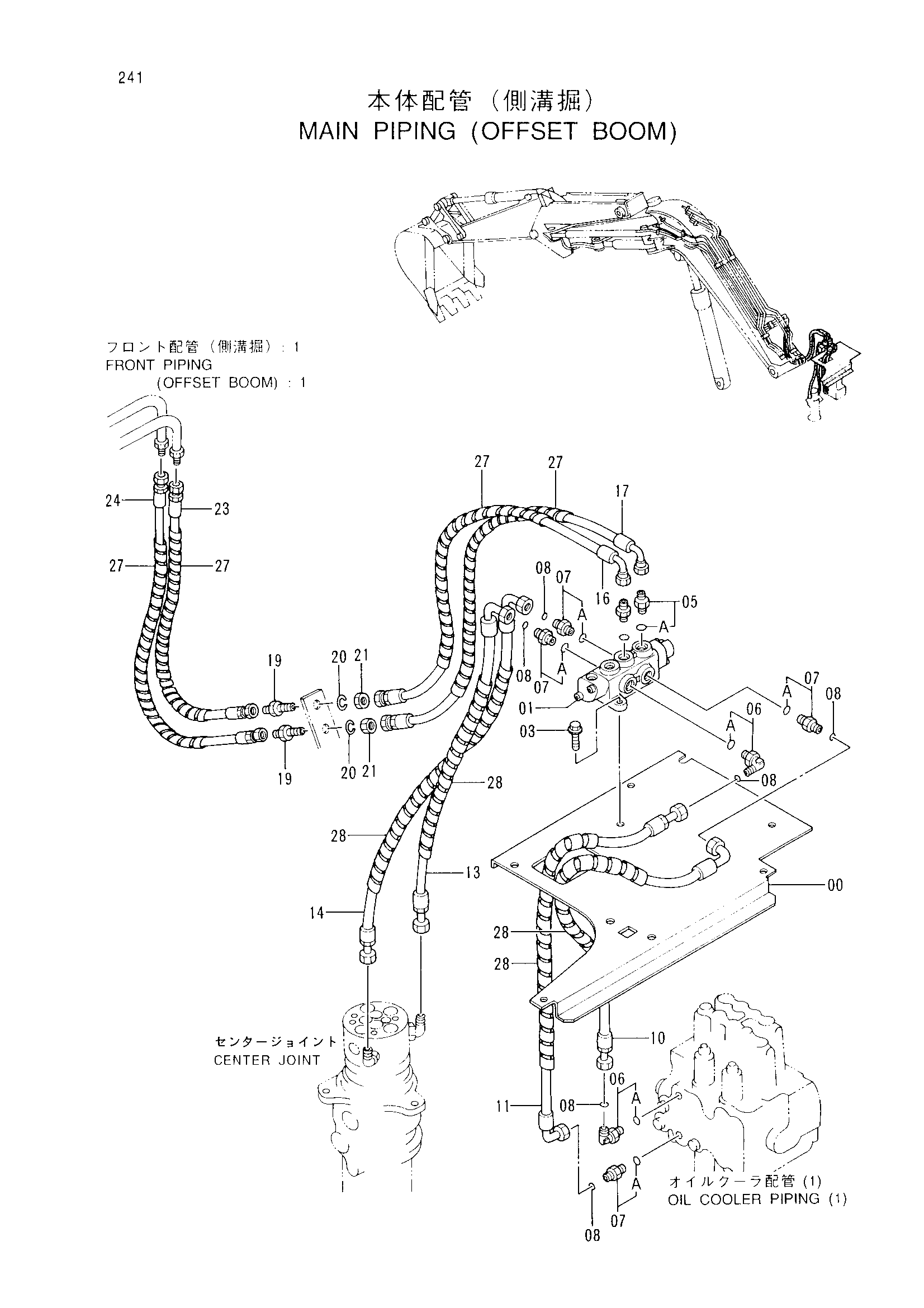

Заводская схема «Основной трубопроводы <смещаемый стрела>» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8056794 | Крышка | 1 |
| 01 | 4335208 | Гидрораспределитель | 1 |
| 03 | J011030 | Болт с шайбой | 2 |
| 05 | 4200469 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200580 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4189602 | Адаптер | 4 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 6 |
| 10 | 4316817 | Шланг | 1 |
| 11 | 4316819 | Шланг | 1 |
| 13 | 4316820 | Шланг | 1 |
| 14 | 4316821 | Шланг | 1 |
| 16 | 4316580 | Шланг | 1 |
| 17 | 4316814 | Шланг | 1 |
| 19 | 4202532 | Адаптер | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 21 | 4202531 | Гайка | 2 |
| 23 | 4316815 | Шланг | 1 |
| 24 | 4316816 | Шланг | 1 |
| 27 | 4149557 | Защитный кожух | 4 |
| 28 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
