Трансмиссия (2/3) — HITACHI EX60WD-2

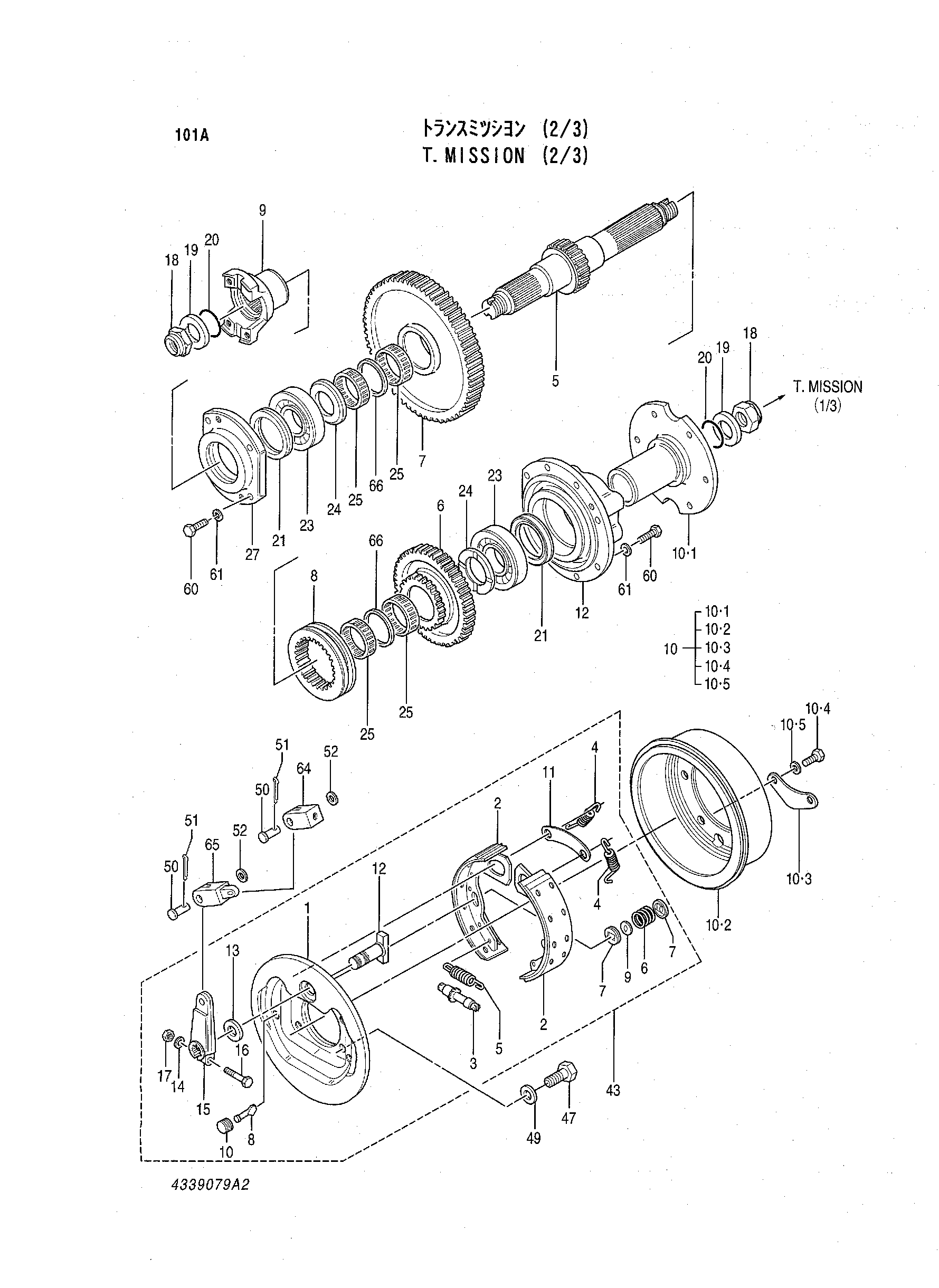

Заводская схема «Трансмиссия (2/3)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4339079 | Трансмиссия | 1 | |
| 5 | 4319596 | Вал | 1 |
| 6 | 4319597 | Шестерня | 1 |
| 7 | 4319598 | Шестерня | 1 |
| 8 | 4319599 | Втулка | 1 |
| 9 | 4319600 | Фланец | 1 |
| 10 | 4319601 | Крышка тормоз в сборе | 1 |
| 12 | 4319602 | Корпус | 1 |
| 18 | 4319608 | Стопорная гайка | 2 |
| 19 | 4319609 | Проставка | 2 |
| 20 | 4319610 | Уплотнительное кольцо | 2 |
| 21 | 4319611 | Масляное уплотнение | 2 |
| 23 | 4319612 | Шариковый подшипник | 2 |
| 24 | 4319613 | Упорная шайба | 2 |
| 25 | 4319614 | Игольчатый подшипник | 4 |
| 27 | 4319616 | Крышка | 1 |
| 43 | 4319632 | Тормоз в сборе | 1 |
| 43-1 | 4319633 | Пластина | 1 |
| 43-2 | 4319634 | Лининг в сборе | 2 |
| 43-3 | 4319635 | Механизм натяжения | 1 |
| 43-4 | 4319636 | Пружина | 2 |
| 43-5 | 4319637 | Пружина | 1 |
| 43-6 | 4298459 | Пружина | 2 |
| 43-7 | 4298463 | Чашка | 4 |
| 43-8 | 4298460 | Палец | 2 |
| 43-9 | 4298467 | Шайба | 2 |
| 43-10 | 4298468 | Крышка | 2 |
| 43-11 | 4319643 | Браке | 1 |
| 43-12 | 4319644 | Вал кулачок | 1 |
| 43-13 | 4319645 | Шайба | 1 |
| 43-14 | 4319646 | Пружинная шайба | 1 |
| 43-15 | 4319647 | Рычаг | 1 |
| 43-16 | 4319648 | Болт | 1 |
| 43-17 | 4319649 | Гайка | 1 |
| 47 | 4298482 | Болт | 4 |
| 49 | 4298465 | Плоская шайба | 4 |
| 50 | 4319658 | Палец | 2 |
| 51 | 4319659 | Шплинт | 2 |
| 52 | 4319660 | Шайба | 2 |
| 60 | 4298512 | Болт | 12 |
| 61 | 4298507 | Пружинная шайба | 12 |
| 64 | 4319670 | Йорк | 1 |
| 65 | 4377317 | Йорк | 1 |
| 66 | 4319671 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
