Стрела — HITACHI EX60WD-2

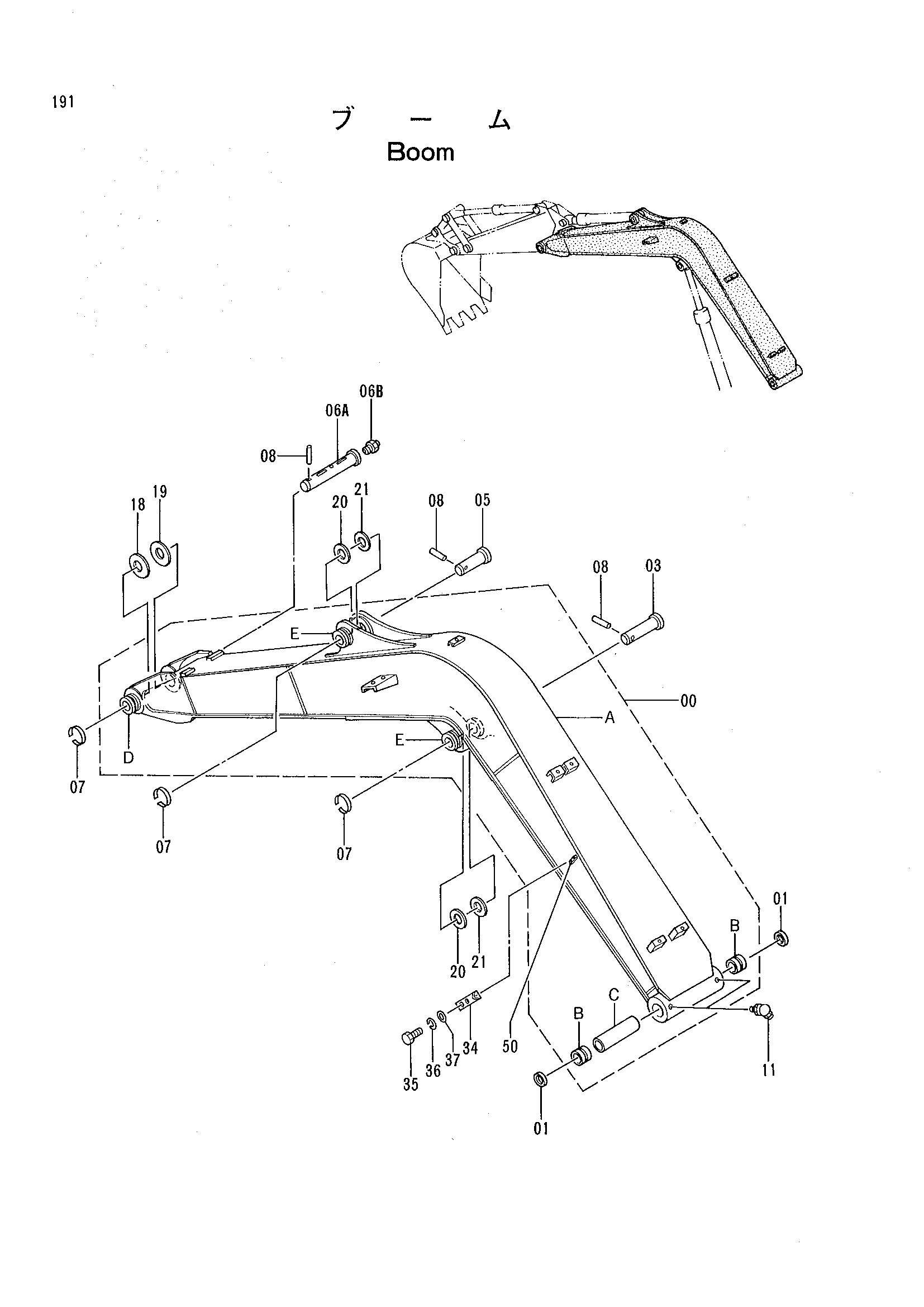

Заводская схема «Стрела» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024176 | Стрела в сборе | 1 |
| 00A | 5003207 | Стрела | 1 |
| 00B | 4197840 | Втулка | 2 |
| 00C | 4198157 | Трубка | 1 |
| 00D | 4197032 | Ограничитель | 1 |
| 00E | 4197031 | Ограничитель | 2 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 03 | 3055536 | Палец | 1 |
| 05 | 3055535 | Палец | 1 |
| 06A | 3037344 | Палец | 1 |
| 06B | J75481 | Пресс-маслёнка | 1 |
| 07 | 4065688 | Кольцо | 3 |
| 08 | 4065689 | Палец | 3 |
| 11 | J75581 | Пресс-маслёнка | 2 |
| 18 | 4224057 | Шайба 1.0 | 1 |
| 19 | 4224058 | Шайба 2.0 | 1 |
| 20 | 4180196 | Проставка 1.2 | 2 |
| 21 | 4042135 | Проставка 2.3 | 2 |
| 34 | 4336720 | Кронштейн | 1 |
| 35 | J901016 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | A590110 | Плоская шайба | 2 |
| 50 | 4319618 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
