Воздушный трубопроводы (1-2) — HITACHI EX60WD-2

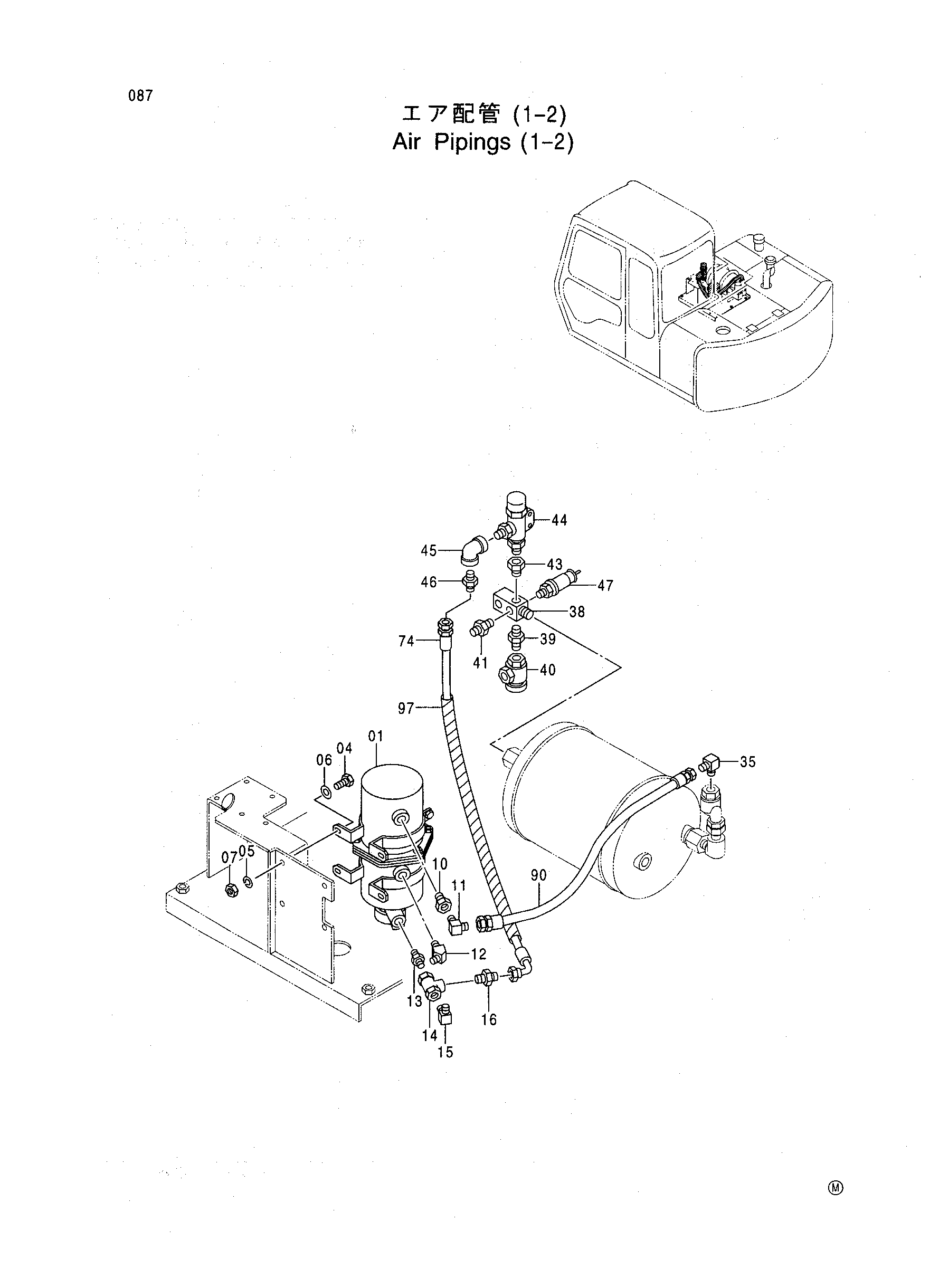

Заводская схема «Воздушный трубопроводы (1-2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216546 | Осушитель воздушный | 1 |
| 04 | J901025 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | J950010 | Гайка | 4 |
| 10 | 94-1602 | Переходник | 1 |
| 11 | 4154657 | Угловой штуцер | 1 |
| 12 | 94-1503 | Угловой штуцер | 1 |
| 13 | 94-1701 | Адаптер | 1 |
| 14 | 94-0660 | Тройник | 1 |
| 15 | 94-1401 | Угловой штуцер | 1 |
| 16 | 4154651 | Адаптер | 1 |
| 35 | 4154657 | Угловой штуцер | 1 |
| 38 | 4347005 | Адаптер | 1 |
| 39 | 94-1702 | Адаптер | 1 |
| 40 | 4216549 | Клапан | 1 |
| 41 | 4215650 | Адаптер | 1 |
| 43 | 94-1602 | Переходник | 1 |
| 44 | 4262727 | Регулятор | 1 |
| 45 | 94-0616 | Угловой штуцер | 1 |
| 46 | 4215649 | Адаптер | 1 |
| 47 | 986952 | Клапан защитный | 1 |
| 74 | 4312907 | Шланг | 1 |
| 90 | 4347545 | Шланг | 1 |
| 97 | 4149557 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
