Рама — HITACHI EX60WD-2

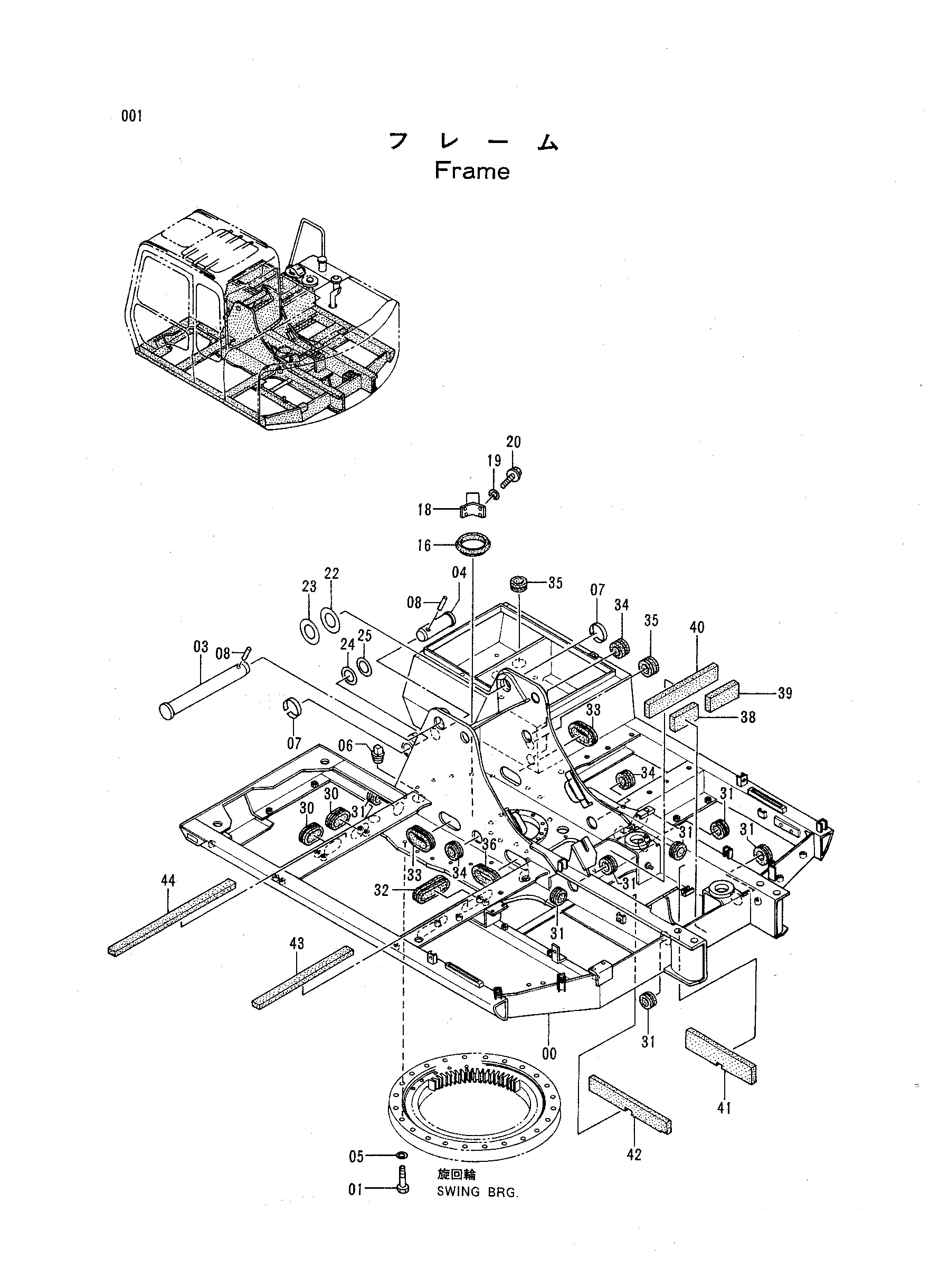

Заводская схема «Рама» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003727 | Рама основной | 1 |
| 01 | J931685 | Болт | 22 |
| 03 | 3043504 | Палец | 1 |
| 04 | 3055930 | Палец | 1 |
| 05 | J222016 | Шайба | 22 |
| 06 | J75214 | Пробка | 1 |
| 07 | 4065688 | Кольцо | 2 |
| 08 | 4065689 | Палец | 2 |
| 16 | 4232064 | Крышка | 1 |
| 18 | 8043523 | Ограничитель | 1 |
| 19 | 4086891 | Шайба | 4 |
| 20 | J011235 | Болт с шайбой | 4 |
| 22 | 4224057 | Шайба | 2 |
| 23 | 4224058 | Шайба | 2 |
| 24 | 4180196 | Проставка | 2 |
| 25 | 4042135 | Проставка | 1 |
| 30 | 4293795 | Резиновая втулка | 2 |
| 31 | 4509404 | Резиновая втулка | 7 |
| 32 | 4293794 | Резиновая втулка | 1 |
| 33 | 4275174 | Резиновая втулка | 2 |
| 34 | 4201749 | Резиновая втулка | 3 |
| 35 | 4209294 | Резиновая втулка | 3 |
| 36 | 4293803 | Резиновая втулка | 1 |
| 38 | 4300217 | Резиновая прокладка | 1 |
| 39 | 4300218 | Резиновая прокладка | 1 |
| 40 | 4300219 | Резиновая прокладка | 1 |
| 41 | 4300220 | Резиновая прокладка | 1 |
| 42 | 4300221 | Резиновая прокладка | 1 |
| 43 | 4300720 | Резиновая прокладка | 1 |
| 44 | 4300721 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
