Трансмиссия (1/3) — HITACHI EX60WD-2

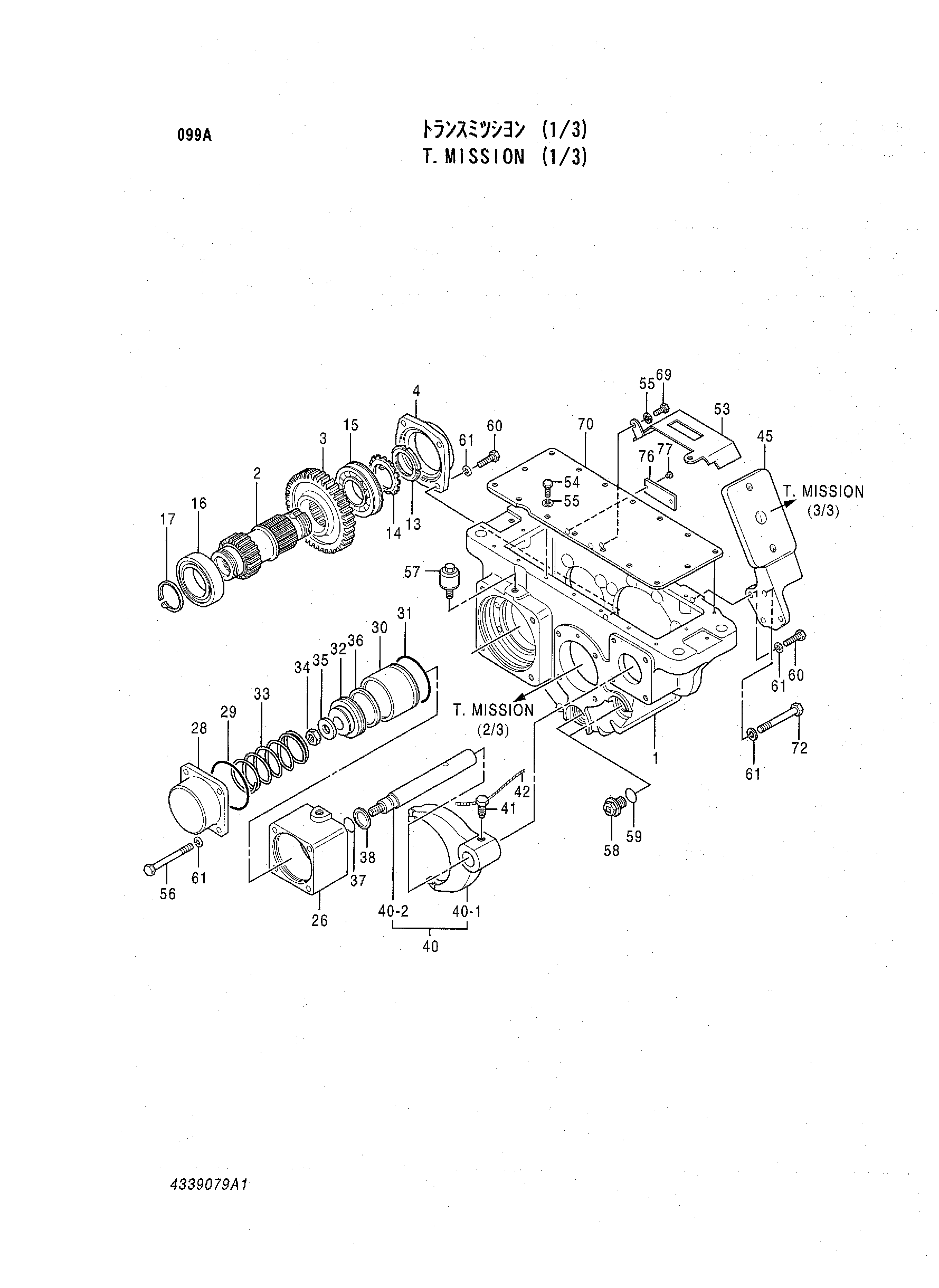

Заводская схема «Трансмиссия (1/3)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4339079 | Трансмиссия | 1 | |
| 1 | 4319592 | Корпус | 1 |
| 2 | 4319593 | Вал | 1 |
| 3 | 4319594 | Шестерня | 1 |
| 4 | 4319595 | Крышка | 1 |
| 13 | 4319603 | Гайка | 1 |
| 14 | 4319604 | Шайба | 1 |
| 15 | 4319605 | Шариковый подшипник | 1 |
| 16 | 4319606 | Шариковый подшипник | 1 |
| 17 | 4319607 | Стопорное кольцо | 1 |
| 26 | 4319615 | Крышка | 1 |
| 28 | 4298526 | Крышка | 1 |
| 29 | 4298632 | Уплотнительное кольцо | 1 |
| 30 | 4319619 | Втулка | 1 |
| 31 | 4298627 | Уплотнительное кольцо | 1 |
| 32 | 4298524 | Поршень | 1 |
| 33 | 4298523 | Пружина | 1 |
| 34 | 4298513 | Гайка | 1 |
| 35 | 4298510 | Проставка | 1 |
| 36 | 4298509 | U-образная манжета | 1 |
| 37 | 4298628 | Уплотнительное кольцо | 1 |
| 38 | 4298522 | U-образная манжета | 1 |
| 40 | 4319629 | Вилка в сборе | 1 |
| 41 | 4298519 | Болт | 1 |
| 42 | 4298518 | Провод | 1 |
| 45 | 4377316 | Опора | 1 |
| 53 | 4319661 | Крышка | 1 |
| 54 | 4298511 | Болт | 16 |
| 55 | 4298515 | Пружинная шайба | 17 |
| 56 | 4319664 | Болт | 4 |
| 57 | 4298488 | Сапун | 1 |
| 58 | 4298514 | Пробка | 2 |
| 59 | 4298629 | Уплотнительное кольцо | 2 |
| 60 | 4298512 | Болт | 7 |
| 61 | 4298507 | Пружинная шайба | 12 |
| 69 | 4298505 | Болт | 1 |
| 70 | 4319673 | Крышка | 1 |
| 72 | 4319674 | Болт | 1 |
| 76 | 4377318 | Информационная табличка | 1 |
| 77 | 4319676 | Заклёпка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
