Пилотный трубопроводы (3-4) — HITACHI EX60WD-2

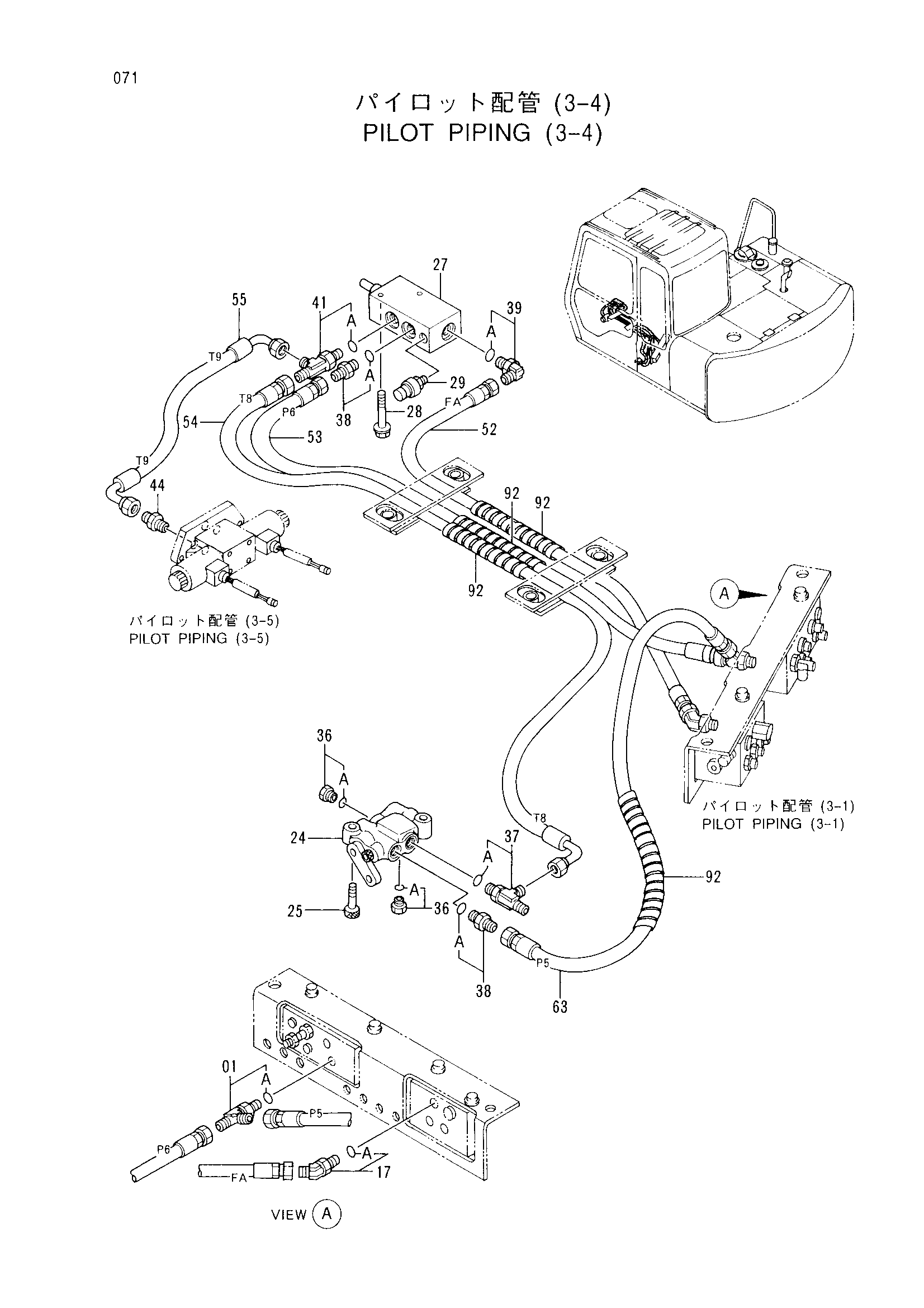

Заводская схема «Пилотный трубопроводы (3-4)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205363 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4190244 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4254611 | Запорный клапан | 1 |
| 25 | M341045 | Болт с внутренним шестигранником | 2 |
| 27 | 4260610 | Пилотный клапан | 1 |
| 28 | J011060 | Болт с шайбой | 2 |
| 29 | 4256027 | Датчик давления | 1 |
| 36 | 4092534 | Пробка | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4205363 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4200466 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4154671 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4208909 | Тройник | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4215649 | Адаптер | 1 |
| 52 | 4293231 | Нейлоновый шланг (FA) | 1 |
| 53 | 4293232 | Нейлоновый шланг (P6) | 1 |
| 54 | 4293233 | Нейлоновый шланг (T8) | 1 |
| 55 | 4281756 | Нейлоновый шланг (T9) | 1 |
| 63 | 4283706 | Нейлоновый шланг (P5) | 1 |
| 92 | 4149557 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
