Аутригер гидроцилиндр (правый) — HITACHI EX60WD-2

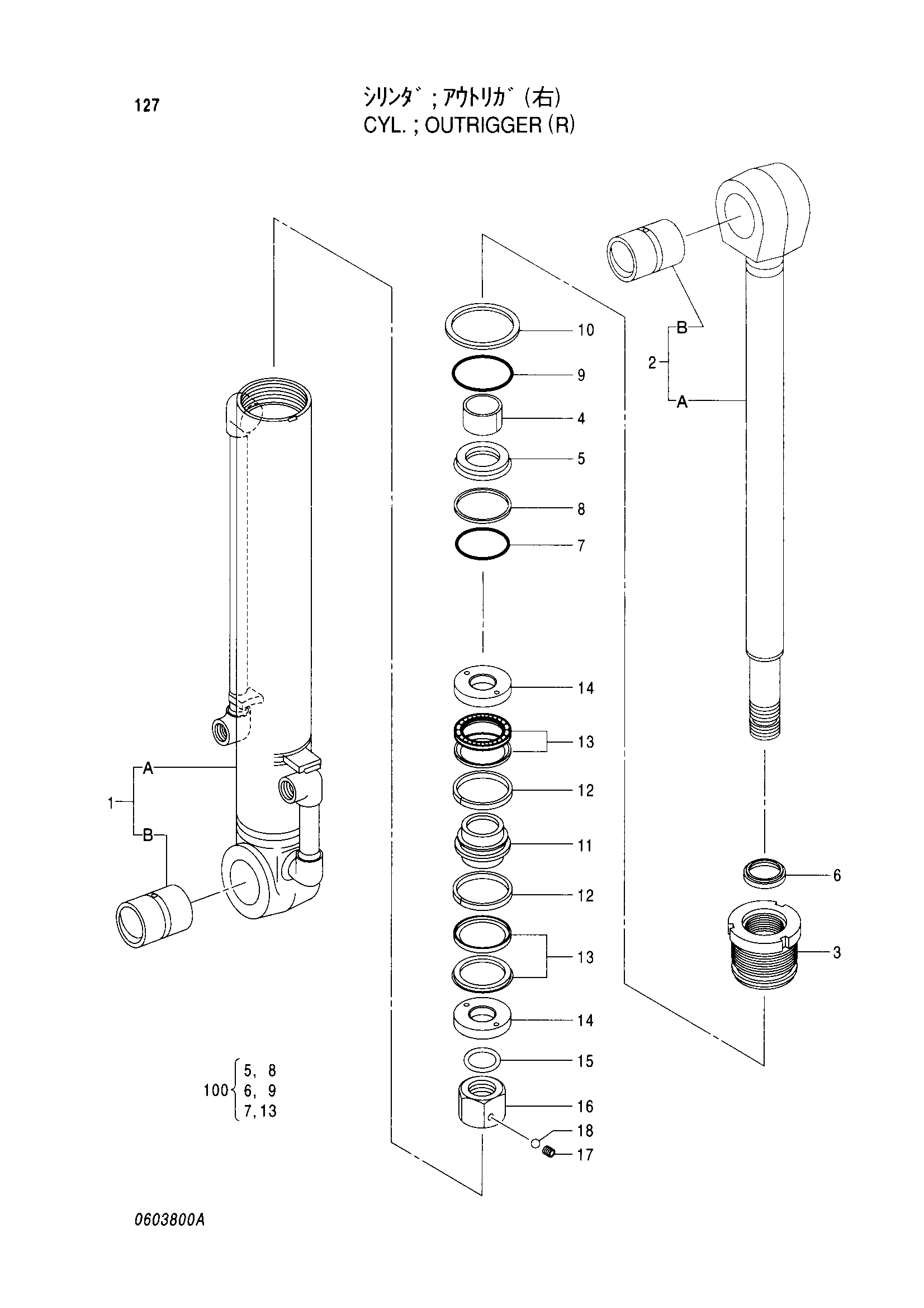

Заводская схема «Аутригер гидроцилиндр (правый)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4275657 | Гидроцилиндр. аутригер (правый) | 1 | |
| 1 | 0603801 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0603802 | Труба гидроцилиндра | 1 |
| 1B | 0603803 | Втулка пальца | 1 |
| 2 | 0603804 | Шток поршня в сборе | 1 |
| 2A | 0603805 | Шток поршня | 1 |
| 2B | 0603803 | Втулка пальца | 1 |
| 3 | 0603806 | Головка гидроцилиндра | 1 |
| 4 | 0432502 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0432504 | Грязесъёмное кольцо | 1 |
| 7 | A811070 | Уплотнительное кольцо | 1 |
| 8 | 0432302 | Опорное кольцо | 1 |
| 9 | A810075 | Уплотнительное кольцо | 1 |
| 10 | 0603807 | Стопорная шайба | 1 |
| 11 | 0603808 | Поршень | 1 |
| 12 | 0603809 | Поршневое кольцо | 2 |
| 13 | 0603810 | Манжета у-ринг в сборе | 2 |
| 14 | 0603811 | Держатель у-ринг | 2 |
| 15 | 0380912 | Регулировочная шайба | 1 |
| 16 | 0603812 | Гайка | 1 |
| 17 | 0326308 | Установочный винт | 1 |
| 18 | 0370110 | Стальной шарик | 1 |
| 100 | 4327612 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
