Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX60WD-2

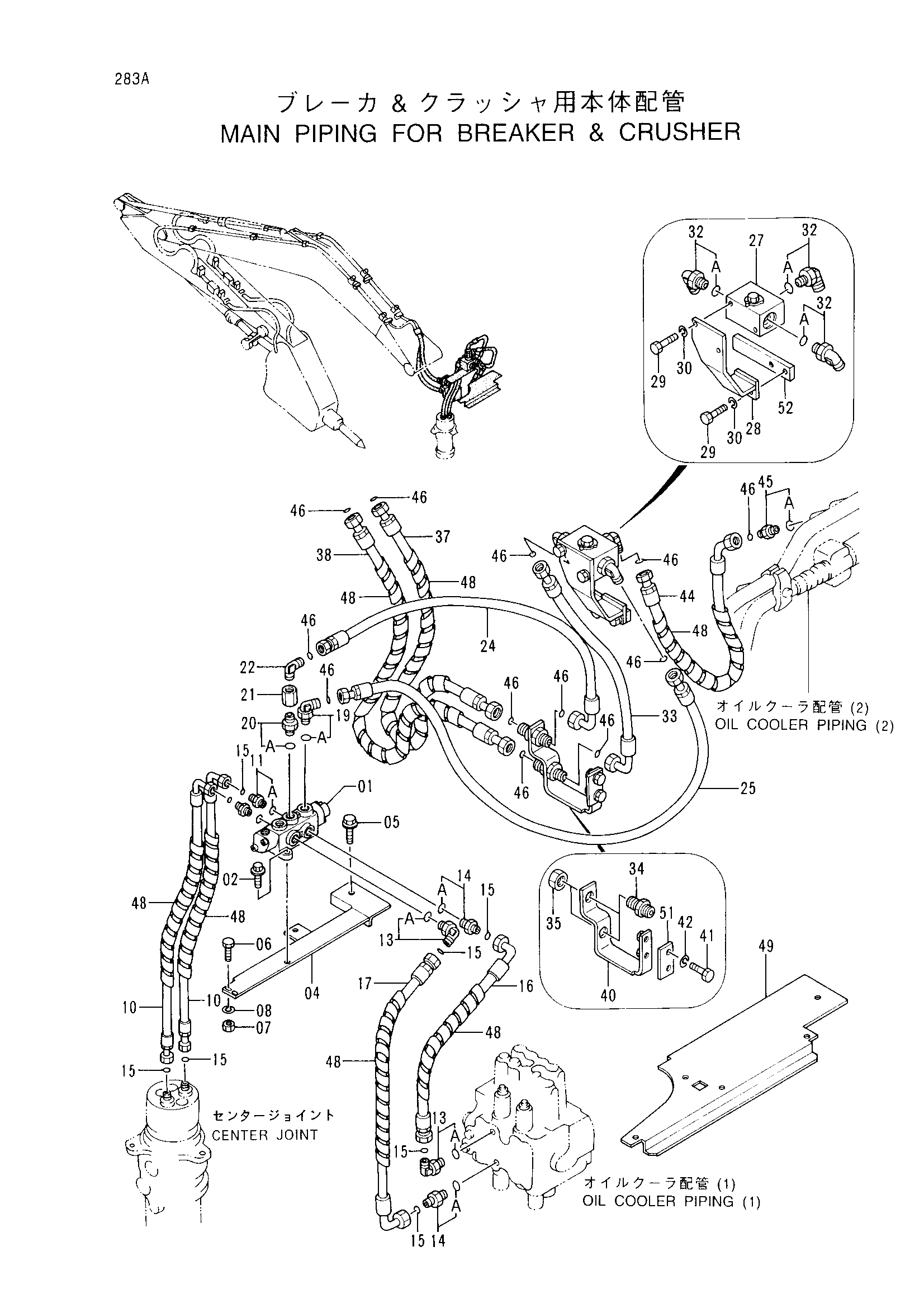

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4335208	Гидрораспределитель	1
02	J011030	Болт с шайбой	2
04	8059292	Опора	1
05	J011230	Болт с шайбой	1
06	J901030	Болт	2
07	J950010	Гайка	2
08	A590910	Пружинная шайба	2
10	4316821	Шланг	2
11	4189602	Адаптер	2
11A	4506418	Уплотнительное кольцо	1
13	4200580	Угловой штуцер	2
13A	4506418	Уплотнительное кольцо	1
14	4189602	Адаптер	2
14A	4506418	Уплотнительное кольцо	1
15	4138938	Уплотнительное кольцо	8
16	4265380	Шланг	1
17	4320032	Шланг	1
19	4202404	Угловой штуцер	1
19A	4506418	Уплотнительное кольцо	1
20	4227062	Адаптер	1
20A	4506418	Уплотнительное кольцо	1
21	94-0678	Разъём S	1
22	4272267	Угловой штуцер	1
24	4260128	Шланг	1
25	4241360	Шланг	1
27	4261540	Клапан	1
28	9741309	Кронштейн	1
29	J901025	Болт	4
30	A590910	Пружинная шайба	4
32	4202113	Угловой штуцер	3
32A	4506429	Уплотнительное кольцо	1
33	4208454	Шланг	1
34	4257877	Адаптер	2
35	4257876	Гайка	2
37	4196299	Шланг	1
38	4247573	Шланг	1
40	9741310	Кронштейн	1
41	J901430	Болт	2
42	A590914	Пружинная шайба	2
44	4320035	Шланг	1
45	4189619	Адаптер	1
45A	4506424	Уплотнительное кольцо	1
46	4187308	Уплотнительное кольцо	12
48	4044420	Защитный кожух	12
49	3066294	Крышка	1
51	4325909	Кронштейн	1
52	4321550	Седло винта	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
