Электрооборудование (3-1) — HITACHI EX60WD-2

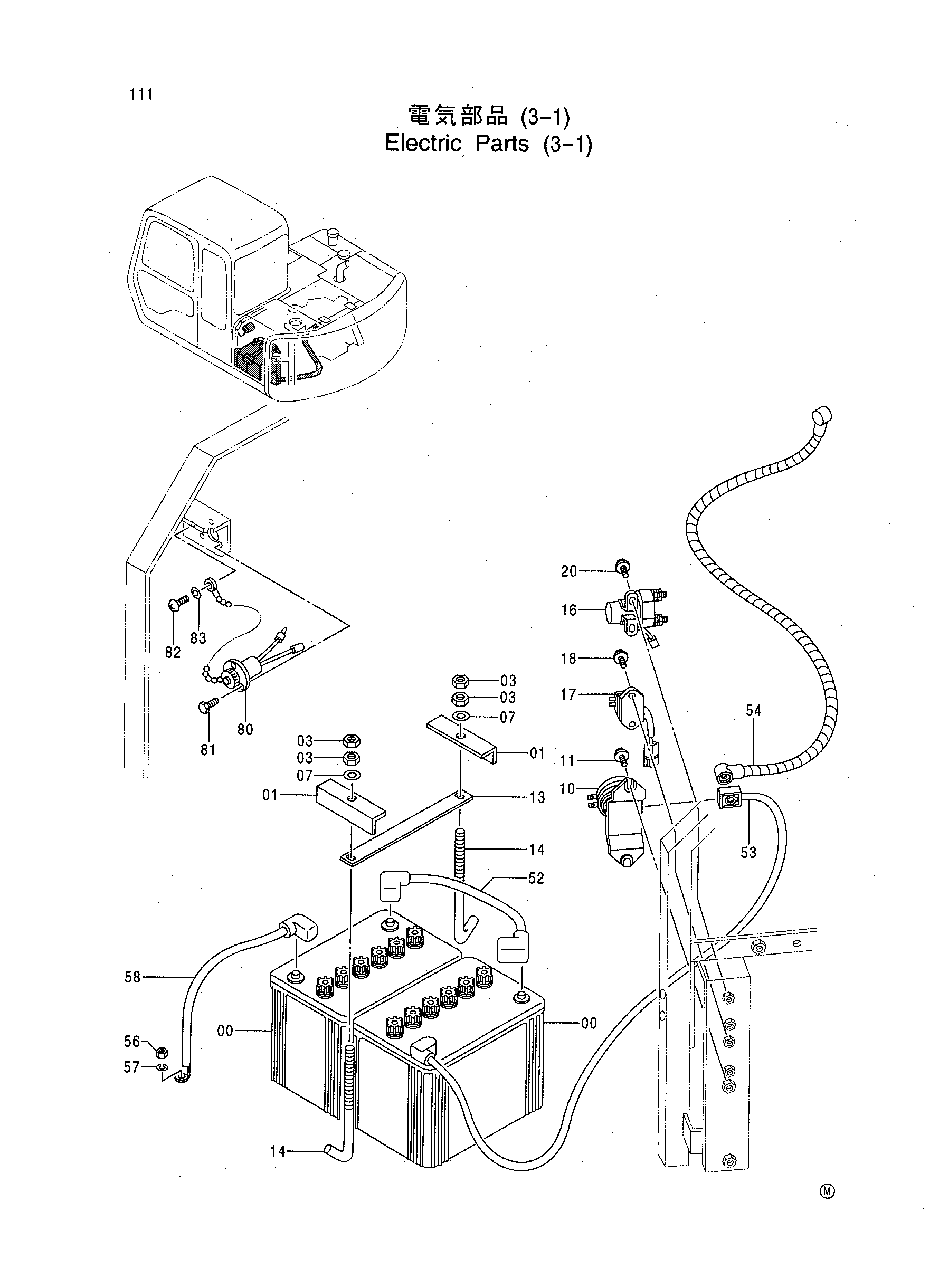

Заводская схема «Электрооборудование (3-1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4247929 | Аккумулятор | 2 |
| 01 | 4257035 | Опора | 2 |
| 03 | J950010 | Гайка | 4 |
| 07 | A590110 | Плоская шайба | 2 |
| 10 | 4306945 | Реле аккумулятор | 1 |
| 11 | J020830 | Болт с шайбой | 2 |
| 13 | 4301120 | Стойка | 1 |
| 14 | 4177557 | Болт | 2 |
| 16 | 4203679 | Реле отопитель | 1 |
| 17 | 4364942 | Реле защитный | 1 |
| 18 | J450520 | Винт с шайбой | 2 |
| 20 | J020614 | Болт с шайбой | 2 |
| 52 | 4258418 | Жгут проводов | 1 |
| 53 | 4271603 | Жгут проводов | 1 |
| 54 | 4319759 | Жгут проводов | 1 |
| 56 | J950010 | Гайка | 1 |
| 57 | A590910 | Пружинная шайба | 1 |
| 58 | 4303835 | Жгут проводов | 1 |
| 80 | 4115640 | Консент | 1 |
| 81 | M470306 | Болт | 3 |
| 82 | M430308 | Винт | 1 |
| 83 | A590903 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
