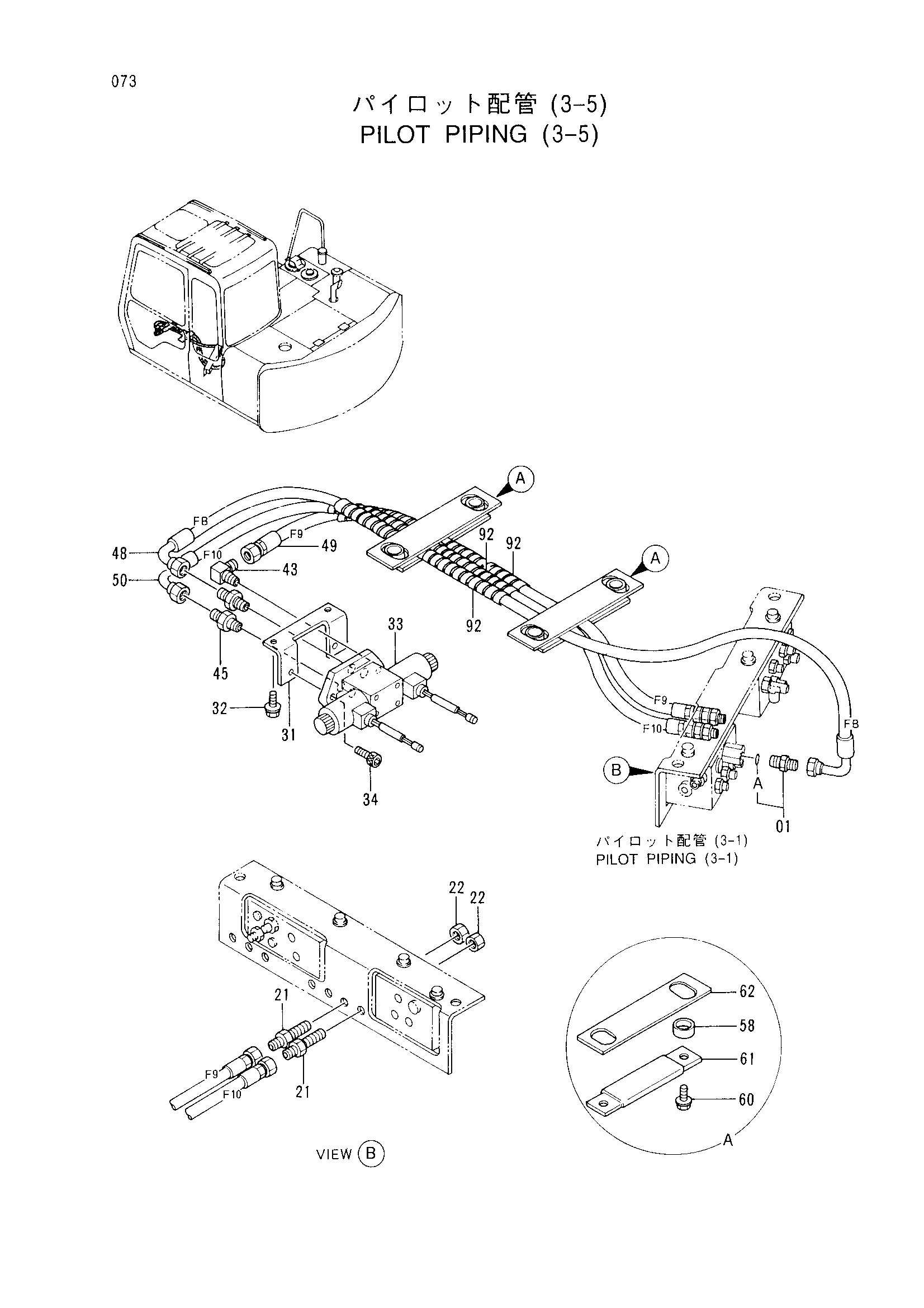

Пилотный трубопроводы (3-5) — HITACHI EX60WD-2
Заводская схема «Пилотный трубопроводы (3-5)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200468 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4202532 | Адаптер | 2 |
| 22 | 4202531 | Гайка | 2 |
| 31 | 4266084 | Кронштейн | 1 |
| 32 | J011020 | Болт с шайбой | 2 |
| 33 | 4262656 замена: 4350150 | Электромагнитный клапан | 1 |
| 33 | 4350150 | Электромагнитный клапан | 1 |
| 34 | M340616 | Болт с внутренним шестигранником | 2 |
| 43 | 4154657 | Угловой штуцер | 1 |
| 45 | 4215650 | Адаптер | 2 |
| 48 | 4293235 | Нейлоновый шланг (FB) | 1 |
| 49 | 4293234 | Нейлоновый шланг (F9) | 1 |
| 50 | 4293236 | Нейлоновый шланг (F10) | 1 |
| 58 | 4270773 | Кольцо | 2 |
| 60 | J021020 | Болт с шайбой | 2 |
| 61 | 9739836 | Пластина | 1 |
| 62 | 4306397 | Пластина | 1 |
| 92 | 4149557 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
