Пилотный трубопроводы (смещаемый стрела) — HITACHI EX60WD-2

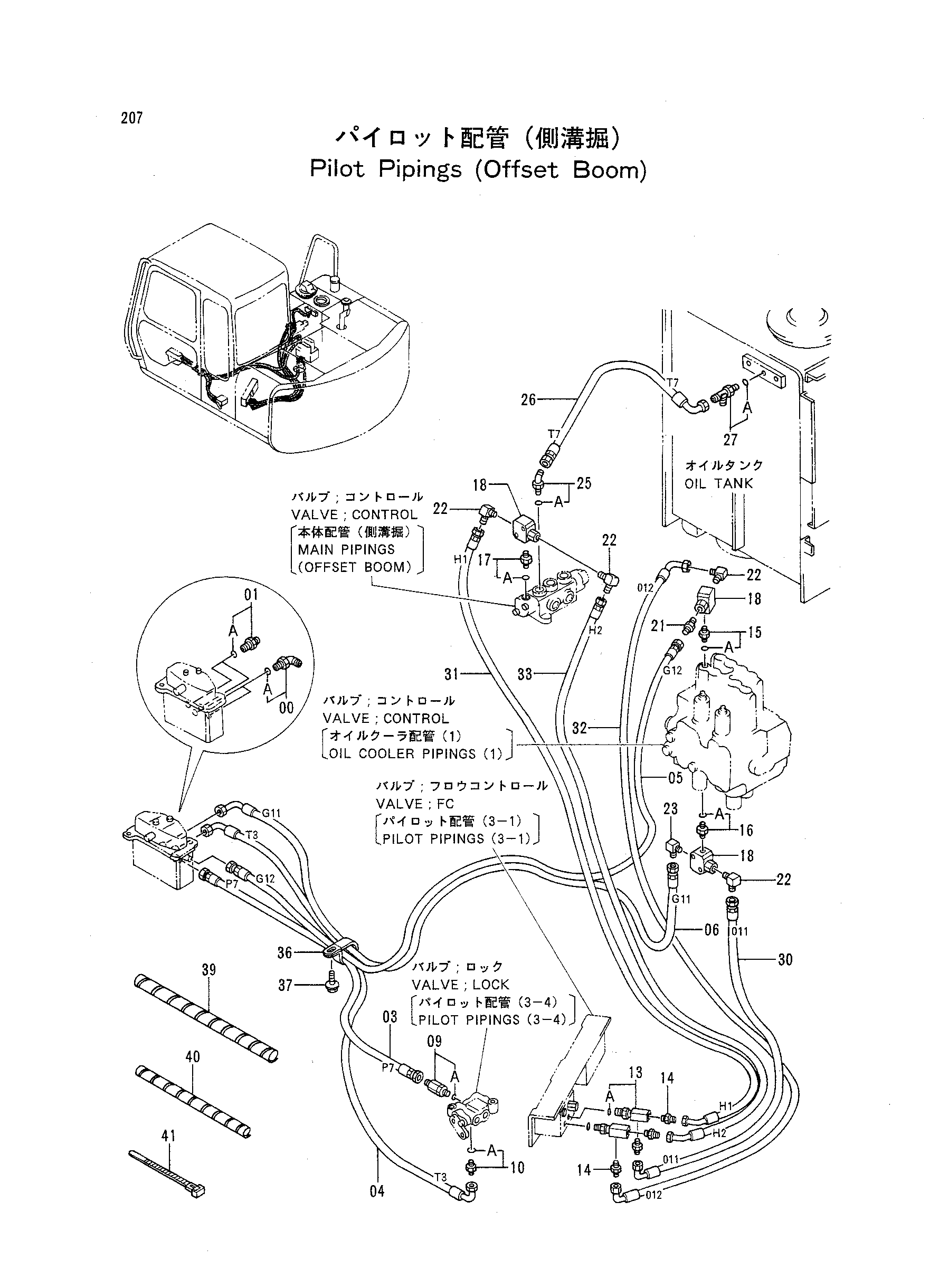

Заводская схема «Пилотный трубопроводы (смещаемый стрела)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293245 | Нейлоновый шланг | 1 |
| 04 | 4293246 | Нейлоновый шланг | 1 |
| 05 | 4293247 | Нейлоновый шланг | 1 |
| 06 | 4293248 | Нейлоновый шланг | 1 |
| 09 | 4188687 | Фильтр | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4229628 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4215649 | Адаптер | 4 |
| 15 | 4219344 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4219343 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4152200 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4219700 | Челночный клапан | 3 |
| 21 | 4182731 | Адаптер | 1 |
| 22 | 4154656 | Угловой штуцер | 4 |
| 23 | 4215652 | Угловой штуцер | 1 |
| 25 | 4154670 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4293321 | Нейлоновый шланг | 1 |
| 27 | 4203171 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4293249 | Нейлоновый шланг | 1 |
| 31 | 4293318 | Нейлоновый шланг | 1 |
| 32 | 4293319 | Нейлоновый шланг | 1 |
| 33 | 4293320 | Нейлоновый шланг | 1 |
| 36 | 4190264 | Зажим | 1 |
| 37 | J011020 | Болт с шайбой | 1 |
| 39 | 4044420 | Защитный кожух | 2 |
| 40 | 4149557 | Защитный кожух | 2 |
| 41 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
