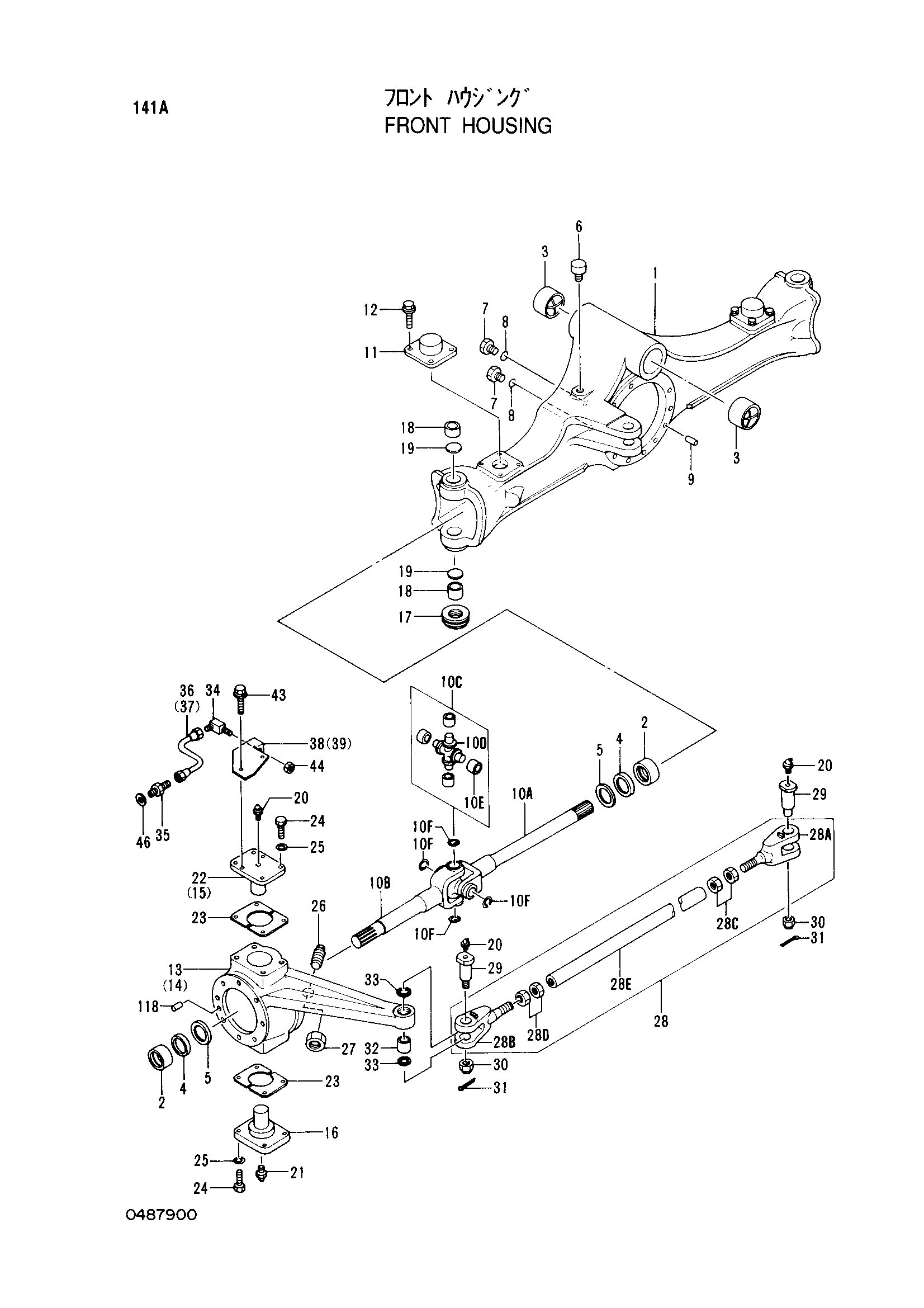

Передний корпус — HITACHI EX60WD-2

Заводская схема «Передний корпус» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	0385201	Корпус	1
2	0385202	Втулка	4
3	0385203	Втулка	2
4	0385204	Масляное уплотнение	4
5	0385205	Крышка пыль	4
6	0384709	Сапун	1
7	0384710	Пробка	2
8	954495	Уплотнительное кольцо	2
9	0385206	Установочный штифт	2
10	0385207	Вал в сборе	2
10A	0385208	Вал	1
10B	0385209	Вал	1
10C	0385210	Джоурнал в сборе	1
10F	0385211	Стопорное кольцо	4
11	0385212	Ограничитель	2
12	0385213	Болт	8
13	0487901	Рукоять нуккле (A)	1
14	0487902	Рукоять нуккле (B)	1
15	0487903	Палец кинг (A)	1
16	0385217	Палец кинг (B)	2
17	0385218	Подшипник	2
18	0385219	Втулка	4
19	0385220	Пластина	4
20	0385221	Пресс-маслёнка	4
21	J75481	Пресс-маслёнка	2
22	0385222	Палец кинг (C)	1
23	0385223	Регулировочная шайба комплект	1
24	0385224	Болт	16
25	0385225	Шайба	16
26	0385226	Болт	2
27	0385227	Гайка	2
28	0385228	Шток в сборе	1
28A	0385229	Клевис (правый)	1
28B	0385230	Клевис (левый)	1
28C	0385231	Гайка блокировка (правый)	2
28D	0385232	Гайка блокировка (левый)	2
28E	0385233	Шток	1
29	0385234	Палец	2
30	0153920	Корончатая гайка	2
31	0153728	Палец коттер	2
32	0385235	Втулка	2
33	0385236	Масляное уплотнение	4
34	0385237	Угловой штуцер	2
35	0385238	Адаптер	2
36	0487904	Трубка тормоз A	1
37	0487905	Трубка тормоз B	1
38	0487906	Крышка трубка A	1
39	0487907	Крышка трубка B	1
43	0385121	Болт	9
44	0385247	Гайка	2
46	0385248	Манжета	2
118	0385249	Установочный штифт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
