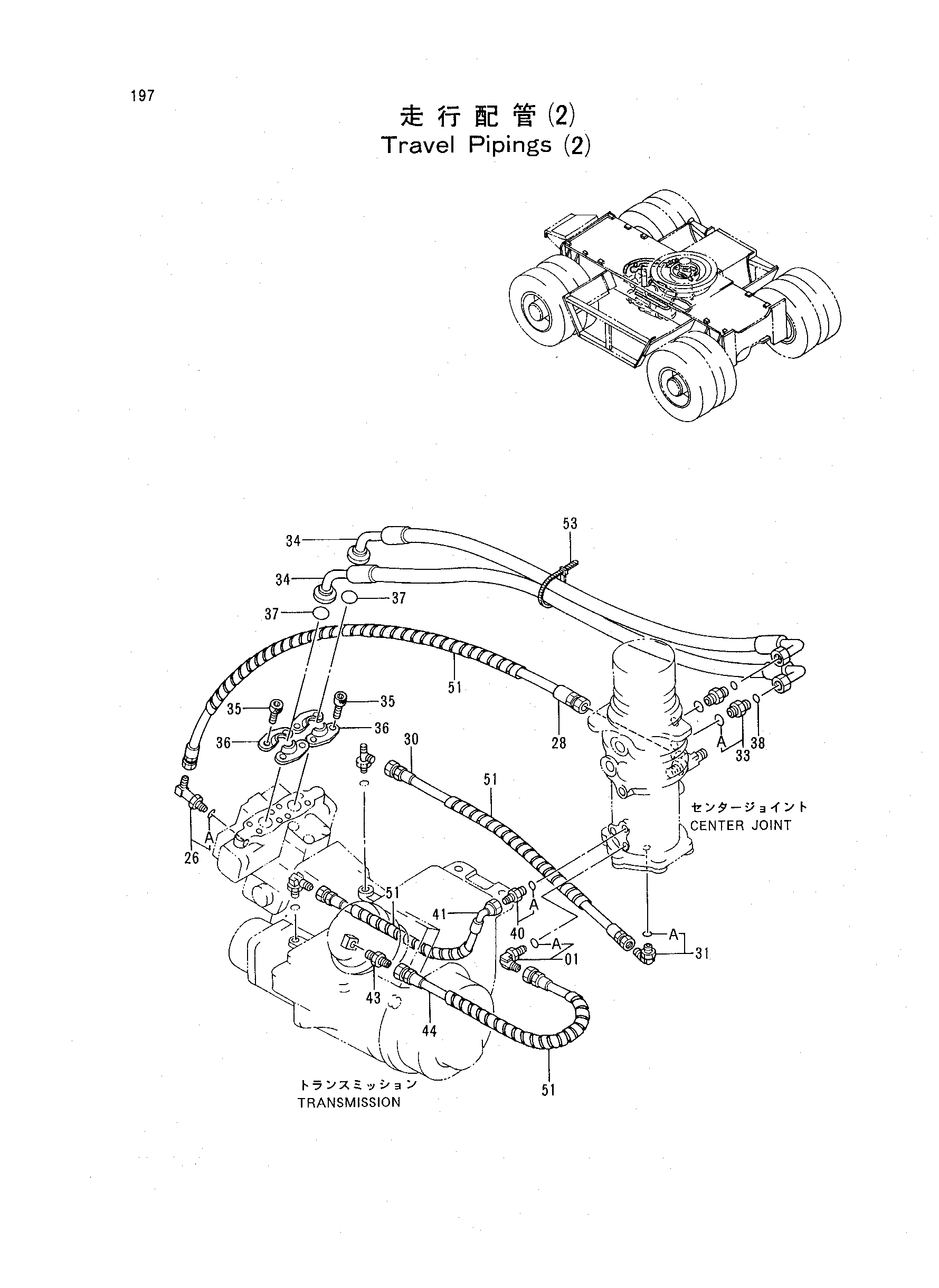

Ход трубопроводы (2) — HITACHI EX60WD-2
Заводская схема «Ход трубопроводы (2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4241385 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4269843 | Шланг | 1 |
| 30 | 4276004 | Шланг | 1 |
| 31 | 4154671 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4189619 | Адаптер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4322508 | Шланг | 2 |
| 35 | M341240 | Болт с внутренним шестигранником | 8 |
| 36 | 4085560 | Разъёмный фланец | 4 |
| 37 | 966993 | Уплотнительное кольцо | 2 |
| 38 | 4187308 | Уплотнительное кольцо | 2 |
| 40 | 4200465 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4229853 | Шланг | 1 |
| 43 | 4154651 | Адаптер | 1 |
| 44 | 4322506 | Шланг | 1 |
| 51 | 4133527 | Защитный кожух | 5 |
| 53 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
