Пилотный трубопроводы (3-1) — HITACHI EX60WD-2

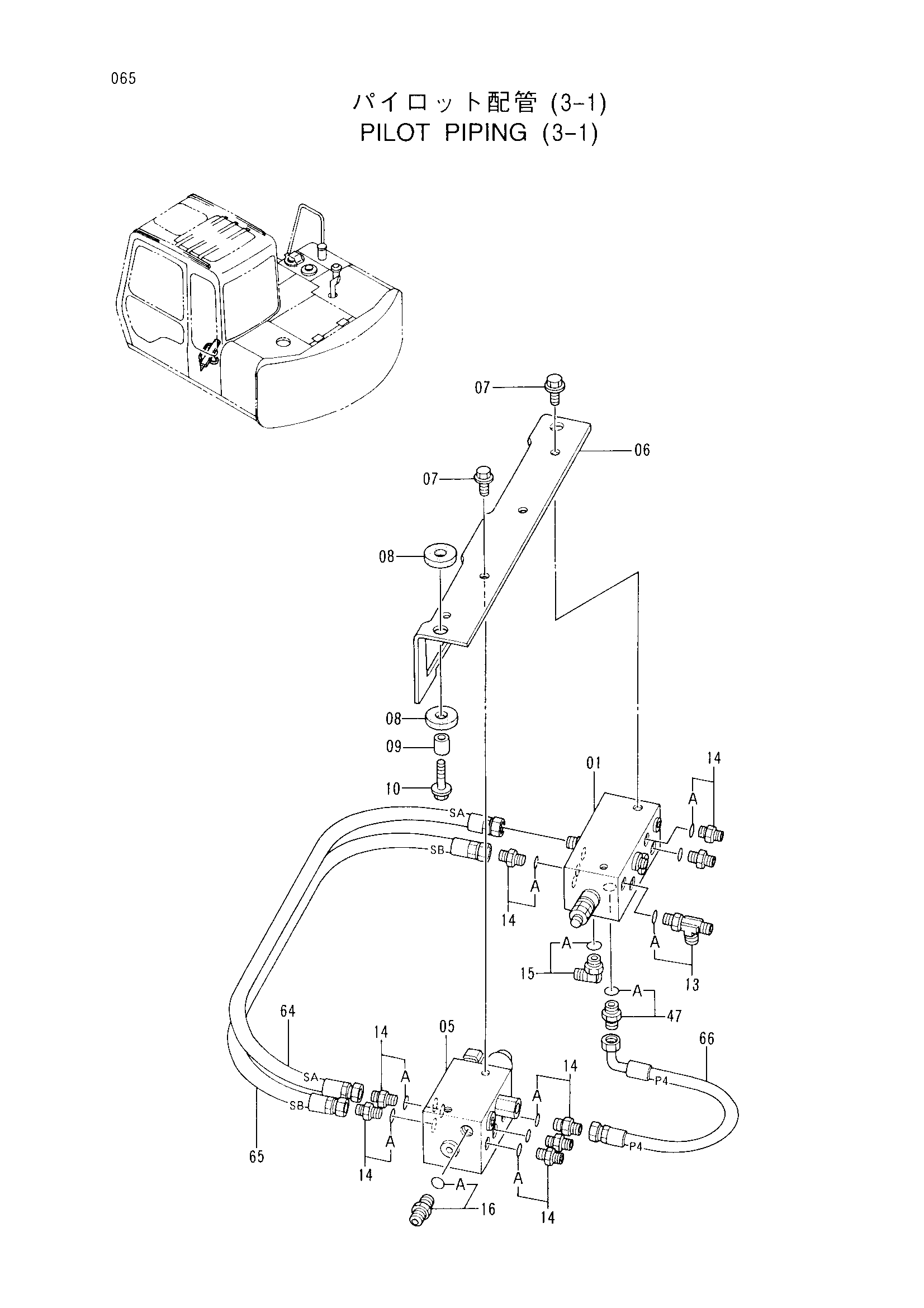

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4294401 | Клапан регулировочный | 1 |
| 05 | 4275642 | Электромагнитный клапан | 1 |
| 06 | 3060011 | Кронштейн | 1 |
| 07 | J011020 | Болт с шайбой | 4 |
| 08 | 4284208 | Резиновая прокладка | 4 |
| 09 | 4283526 | Проставка | 2 |
| 10 | J031040 | Болт с шайбой | 2 |
| 13 | 4208909 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 8 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200468 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4200465 | Адаптер | 1 |
| 47 | 4200468 | Адаптер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4283708 | Нейлоновый шланг (SA) | 1 |
| 65 | 4283709 | Нейлоновый шланг (SB) | 1 |
| 66 | 4283707 | Нейлоновый шланг (P4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
