Воздушный трубопроводы (1-3) — HITACHI EX60WD-2

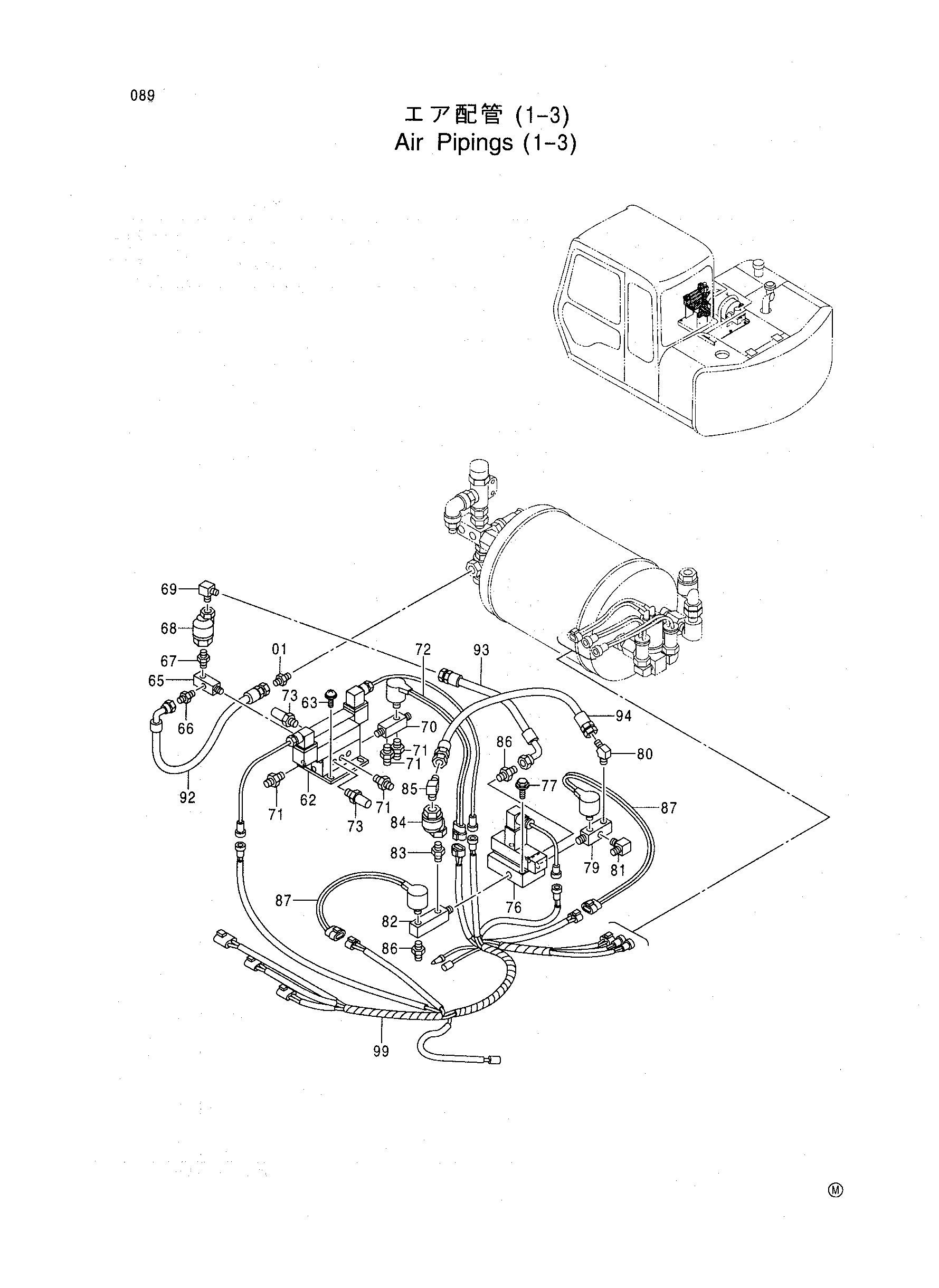

Заводская схема «Воздушный трубопроводы (1-3)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4215650 | Адаптер | 1 |
| 62 | 4333567 | Электромагнитный клапан | 1 |
| 63 | J460520 | Винт с шайбой | 4 |
| 65 | 4264383 | Адаптер | 1 |
| 66 | 4215648 | Адаптер | 1 |
| 67 | 94-1901 | Адаптер | 1 |
| 68 | 986953 | Обратный клапан | 1 |
| 69 | 4154657 | Угловой штуцер | 1 |
| 70 | 4332736 | Адаптер | 1 |
| 71 | 4154651 | Адаптер | 4 |
| 72 | 4266086 | Датчик давления | 1 |
| 73 | 4168366 | Глушитель | 2 |
| 76 | 4151536 | Электромагнитный клапан | 1 |
| 77 | J010645 | Болт с шайбой | 2 |
| 79 | 4264385 | Адаптер | 1 |
| 80 | 4157919 | Угловой штуцер | 1 |
| 81 | 4224412 | Угловой штуцер | 1 |
| 82 | 4276318 | Адаптер | 1 |
| 83 | 94-1702 | Адаптер | 1 |
| 84 | 986953 | Обратный клапан | 1 |
| 85 | 4154657 | Угловой штуцер | 1 |
| 86 | 4215648 | Адаптер | 2 |
| 87 | 4266086 | Датчик давления | 2 |
| 92 | 4266187 | Шланг | 1 |
| 93 | 4250021 | Шланг | 1 |
| 94 | 4224415 | Шланг | 1 |
| 99 | 2037675 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
