Воздушный трубопроводы (1-4) — HITACHI EX60WD-2

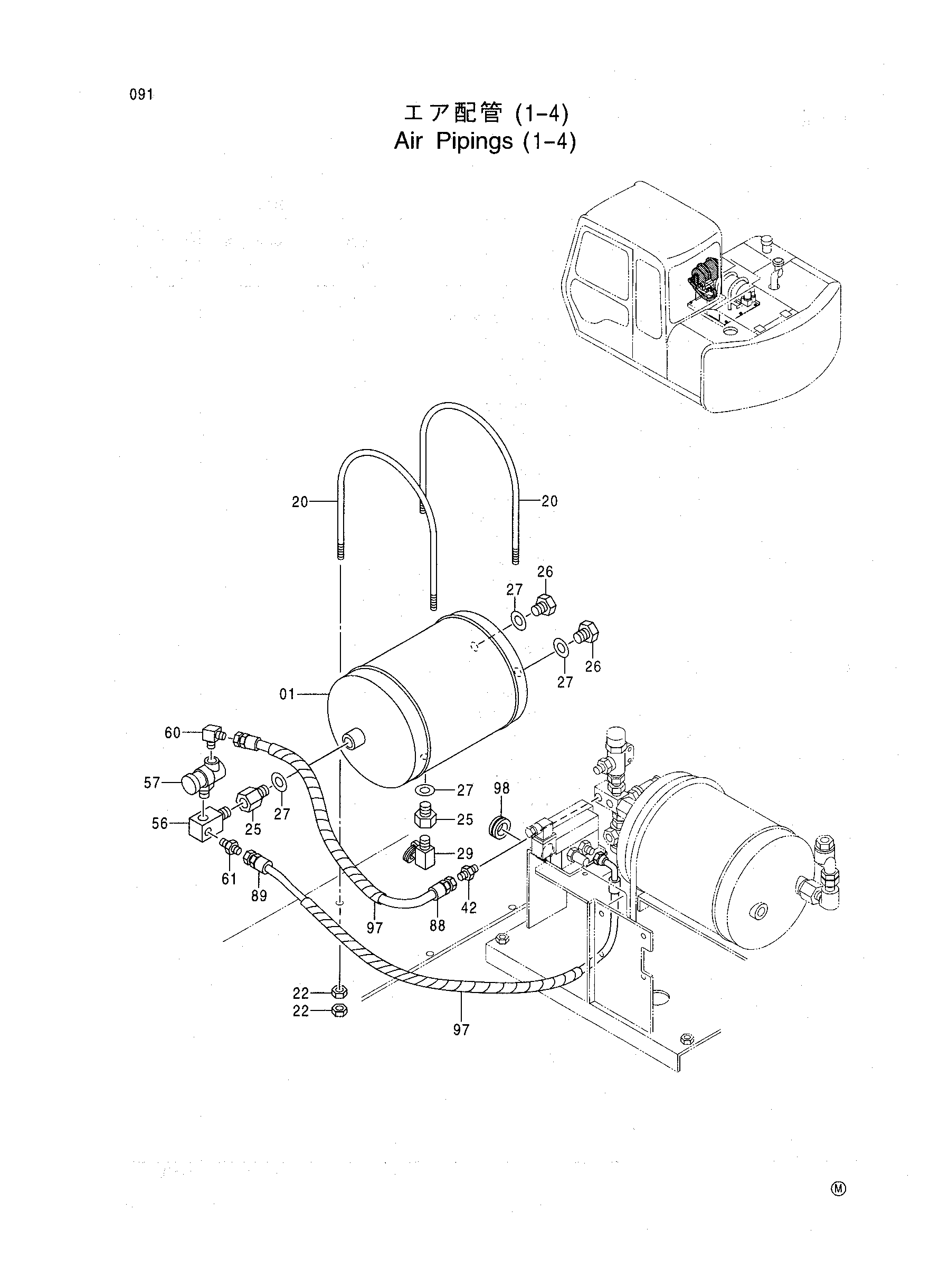

Заводская схема «Воздушный трубопроводы (1-4)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4344743 | Бак воздушный | 1 |
| 20 | 4347007 | U-образный болт | 2 |
| 22 | J950010 | Гайка | 8 |
| 25 | 4344953 | Адаптер | 2 |
| 26 | 4345089 | Пробка | 2 |
| 27 | A890022 | Манжета | 4 |
| 29 | 4216548 | Клапан дренажный | 1 |
| 42 | 4154651 | Адаптер | 1 |
| 56 | 4338682 | Адаптер | 1 |
| 57 | 4330179 | Клапан | 1 |
| 60 | 4182734 | Угловой штуцер | 1 |
| 61 | 4154651 | Адаптер | 1 |
| 88 | 4224416 | Шланг | 1 |
| 89 | 4312906 | Шланг | 1 |
| 97 | 4149557 | Защитный кожух | 2 |
| 98 | 4146559 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
