Блок кондиционера — HITACHI EX60WD-2

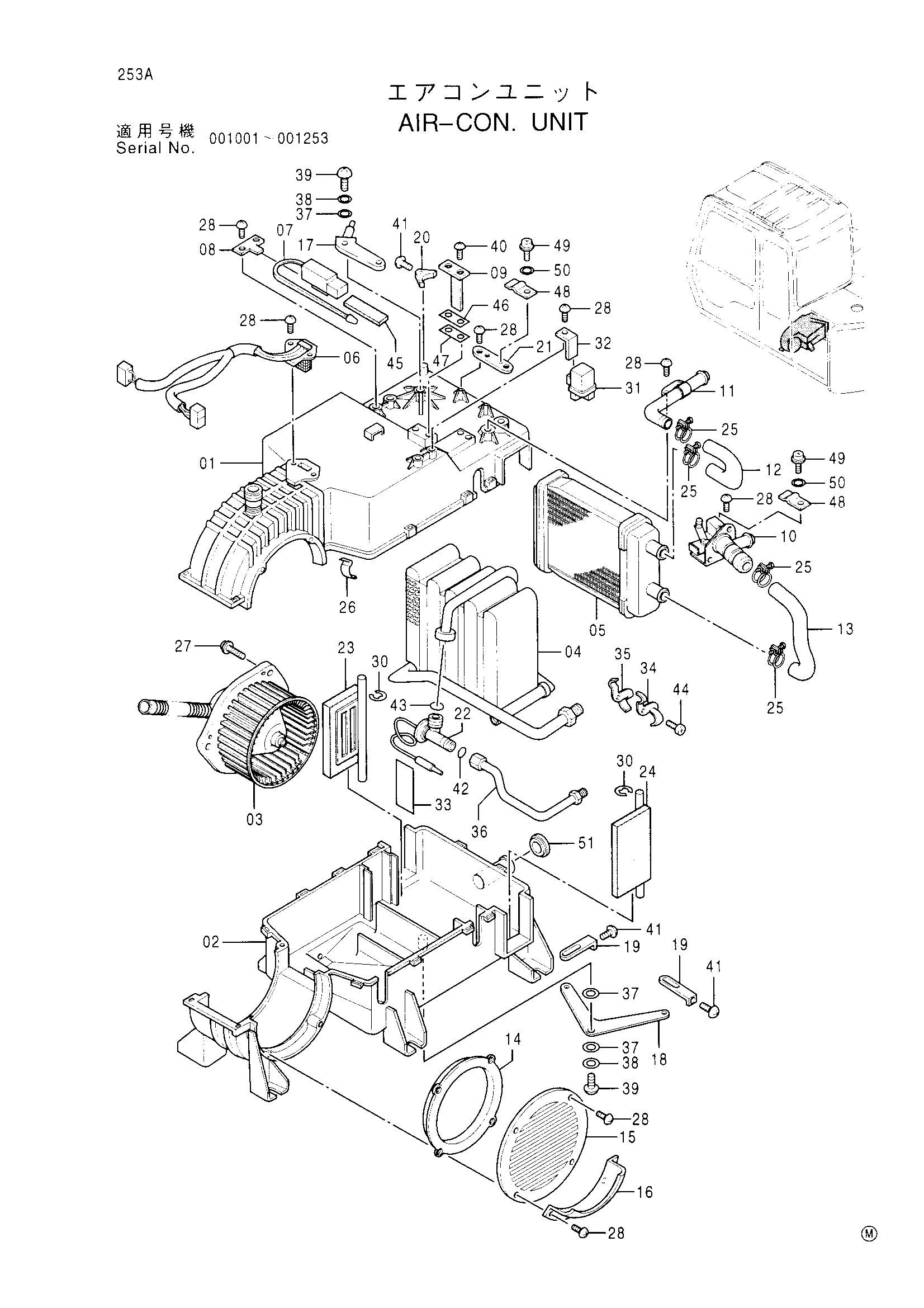

Заводская схема «Блок кондиционера» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4343293	Блок кондиционера	1
01	4351445	Корпус	1
02	4352930	Корпус	1
03	4349942	Гидромотор	1
04	4351447	Евапоратор	1
05	4351448	Коре	1
06	4349943	Резистор	1
07	4351449	Термостат	1
08	4351450	Кронштейн	1
09	4351451	Кронштейн	1
10	4351452	Клапан	1
11	4351453	Трубка	1
12	4351454	Шланг	1
13	4351455	Шланг	1
14	4351456	Фланец	1
15	4353163	Крышка	1
16	4353164	Крышка	1
17	4351458	Рычаг	1
18	4351459	Рычаг	1
19	4351460	Рычаг	2
20	4351461	Рычаг	1
21	4351462	Кронштейн	1
22	4351463	Клапан	1
23	4351464	Дверь	1
24	4351465	Дверь	1
25	4351466	Хомут	4
26	4351467	Зажим	13
27	J450512	Винт с шайбой	3
28	4352934	Винт	15
30	4146370	Стопорное кольцо	2
31	4351469	Реле	1
32	4351470	Кронштейн	1
33	4351471	Лента	1
34	4351472	Хомут	1
35	4351473	Хомут	1
36	4351474	Трубка	1
37	4351475	Шайба	3
38	4351476	Шайба	2
39	4352932	Винт	2
40	4352936	Винт	3
41	J450308	Винт	3
42	4351477	Уплотнительное кольцо	1
43	4351478	Уплотнительное кольцо	1
44	M430531	Винт	1
45	4351479	Уплотнение	1
46	4351480	Уплотнение	1
47	4351481	Уплотнение	1
48	4351482	Хомут	2
49	J450412	Винт с шайбой	2
50	4352933	Шайба	2
51	4351457	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
