Рулевое управление трубопроводы (водило) — HITACHI EX60WD-2

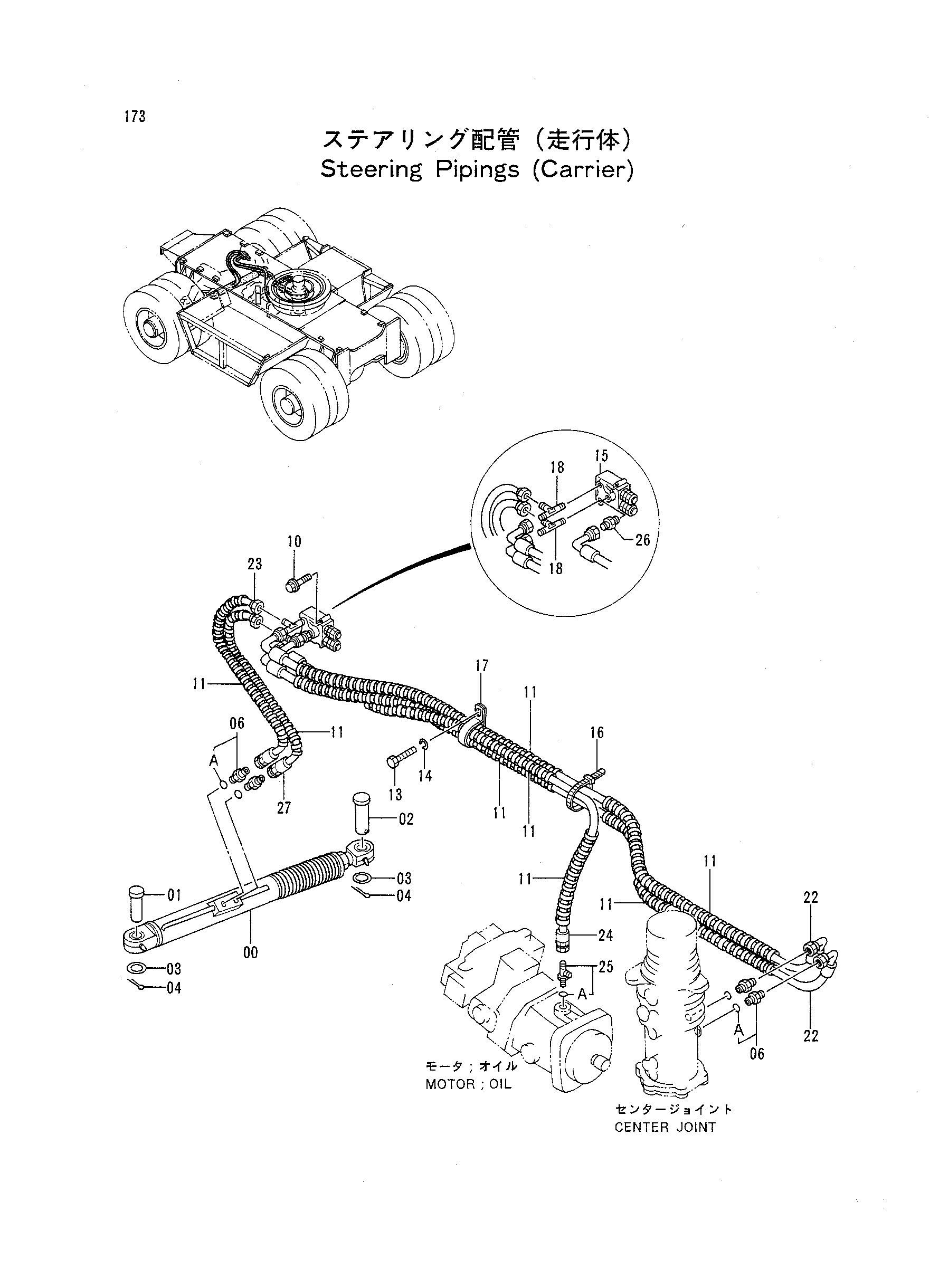

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229318 | Гидроцилиндр | 1 |
| 01 | 4180011 | Палец | 1 |
| 02 | 4092954 | Палец | 1 |
| 03 | A590130 | Плоская шайба | 2 |
| 04 | A768063 | Шплинт | 2 |
| 06 | 4200466 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J010850 | Болт с шайбой | 2 |
| 11 | 4044420 | Защитный кожух | 8 |
| 13 | J901018 | Болт | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | 4513123 | Предохранительный клапан | 1 |
| 16 | 4055312 | Ленточный зажим | 1 |
| 17 | 4190264 | Зажим | 1 |
| 18 | 4235233 | Тройник | 2 |
| 22 | 4324456 | Шланг | 2 |
| 23 | 4324454 | Шланг | 1 |
| 24 | 4324453 | Шланг | 1 |
| 25 | 4222016 | Тройник | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4215650 | Адаптер | 1 |
| 27 | 4324455 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
