Рычаг управления (3) — HITACHI EX60WD-2

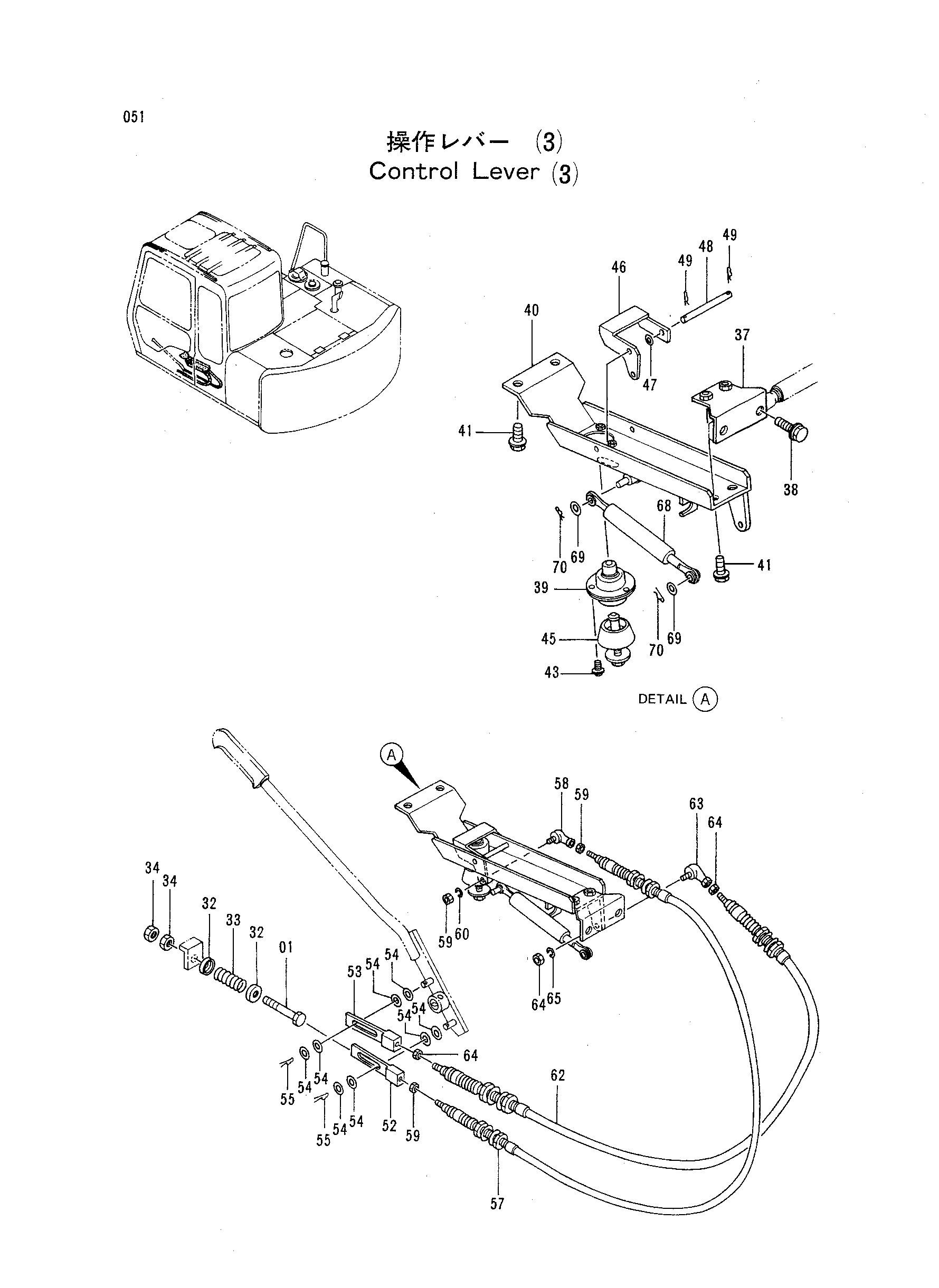

Заводская схема «Рычаг управления (3)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901070 | Болт | 1 |
| 32 | 4263921 | Держатель пружина | 2 |
| 33 | 4301924 | Пружина | 1 |
| 34 | J950010 | Гайка | 2 |
| 37 | 8049166 | Кронштейн | 1 |
| 38 | J011035 | Болт с шайбой | 2 |
| 39 | 4288040 | Защёлка | 1 |
| 40 | 7023506 | Кронштейн | 1 |
| 41 | J021025 | Болт с шайбой | 4 |
| 43 | J450510 | Винт с шайбой | 3 |
| 45 | 4288041 | Защёлка | 1 |
| 46 | 3053199 | Рычаг | 1 |
| 47 | A590106 | Плоская шайба | 1 |
| 48 | 4263920 | Палец | 1 |
| 49 | 4022696 | Стопорный палец | 2 |
| 52 | 9735814 | Концевой шток | 1 |
| 53 | 9735815 | Концевой шток | 1 |
| 54 | A590108 | Плоская шайба | 8 |
| 55 | 4022697 | Стопорный палец | 2 |
| 57 | 4262535 | Трос управления | 1 |
| 58 | 4056016 | Шарнир | 1 |
| 59 | M500504 | Гайка | 3 |
| 60 | A590905 | Пружинная шайба | 1 |
| 62 | 4262536 | Трос управления | 1 |
| 63 | 4056017 | Шарнир | 1 |
| 64 | M500605 | Гайка | 3 |
| 65 | A590906 | Пружинная шайба | 1 |
| 68 | 4262537 | Стойка | 1 |
| 69 | A590108 | Плоская шайба | 2 |
| 70 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
