Пилотный трубопроводы (1-2) — HITACHI EX60WD-2

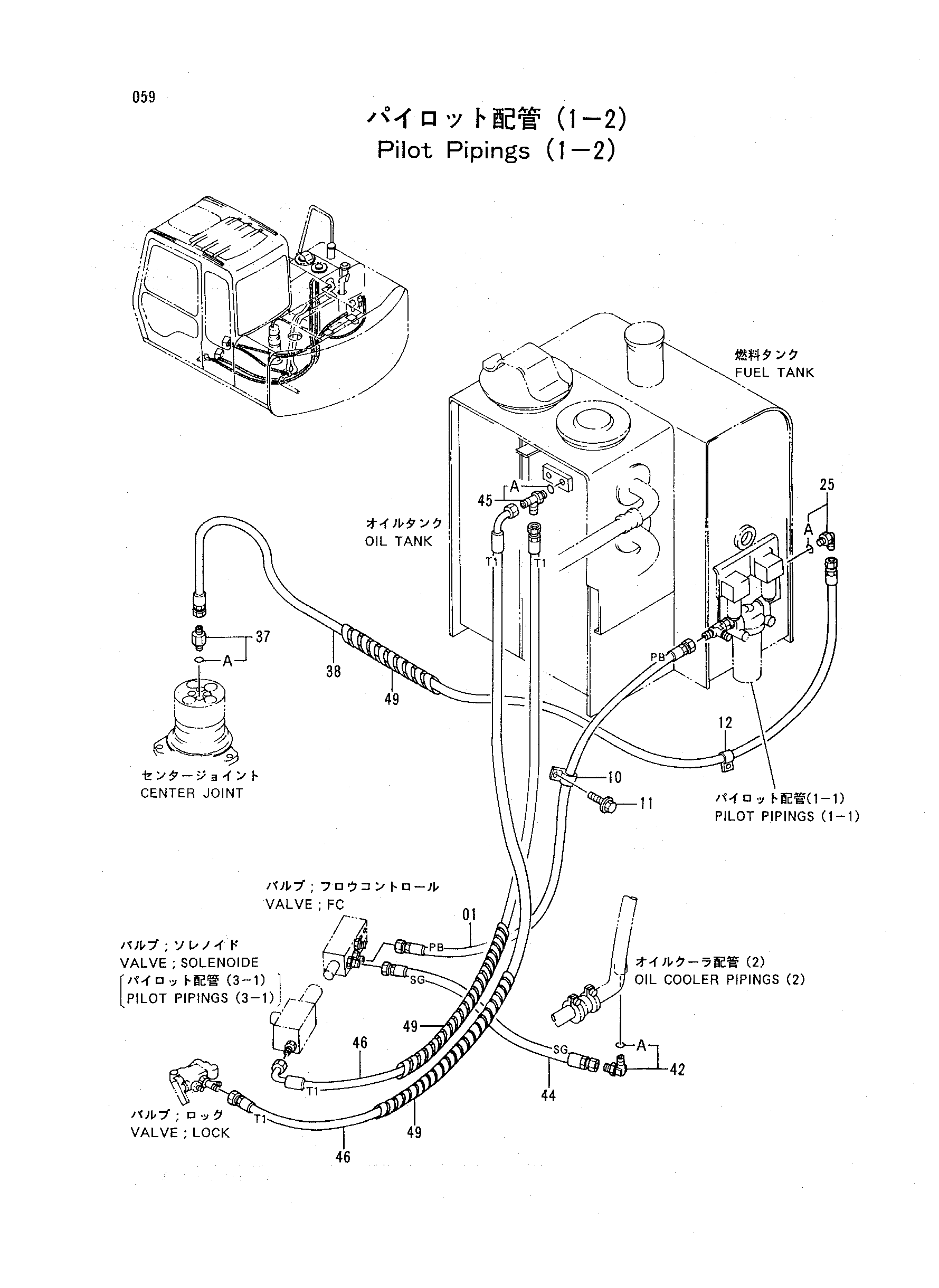

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4294595 | Шланг | 1 |
| 10 | 4190277 | Зажим | 1 |
| 11 | J011020 | Болт с шайбой | 1 |
| 12 | 4190273 | Зажим | 1 |
| 25 | 4156434 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4209931 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4234397 | Шланг | 1 |
| 42 | 4154671 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4276739 | Нейлоновый шланг | 1 |
| 45 | 4205363 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4283690 | Нейлоновый шланг | 2 |
| 49 | 4149557 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
