Пилотный трубопроводы (2-1) — HITACHI EX60WD-2

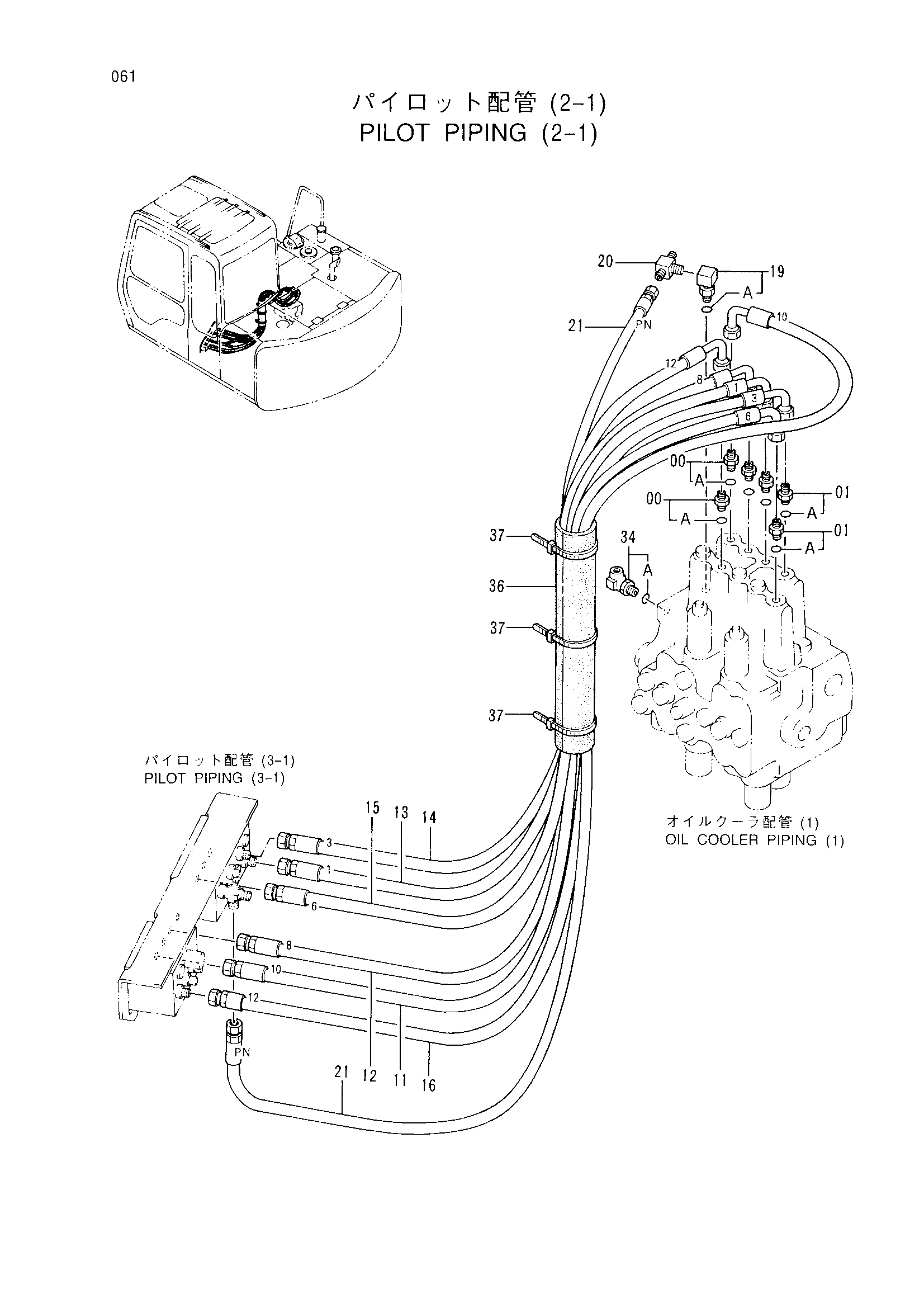

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4231115 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4293242 | Нейлоновый шланг (10) | 1 |
| 12 | 4283700 | Нейлоновый шланг (8) | 1 |
| 13 | 4283701 | Нейлоновый шланг (1) | 1 |
| 14 | 4283702 | Нейлоновый шланг (3) | 1 |
| 15 | 4283703 | Нейлоновый шланг (6) | 1 |
| 16 | 4293244 | Нейлоновый шланг (12) | 1 |
| 19 | 4173464 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4211164 | Тройник | 1 |
| 21 | 4283693 замена: 4322507 | Нейлоновый шланг (PN) | 1 |
| 21 | 4322507 | Нейлоновый шланг | 1 |
| 34 | 4222750 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4217147 | Резиновая втулка | 1 |
| 37 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
