Пилотный трубопроводы (3-2) — HITACHI EX60WD-2

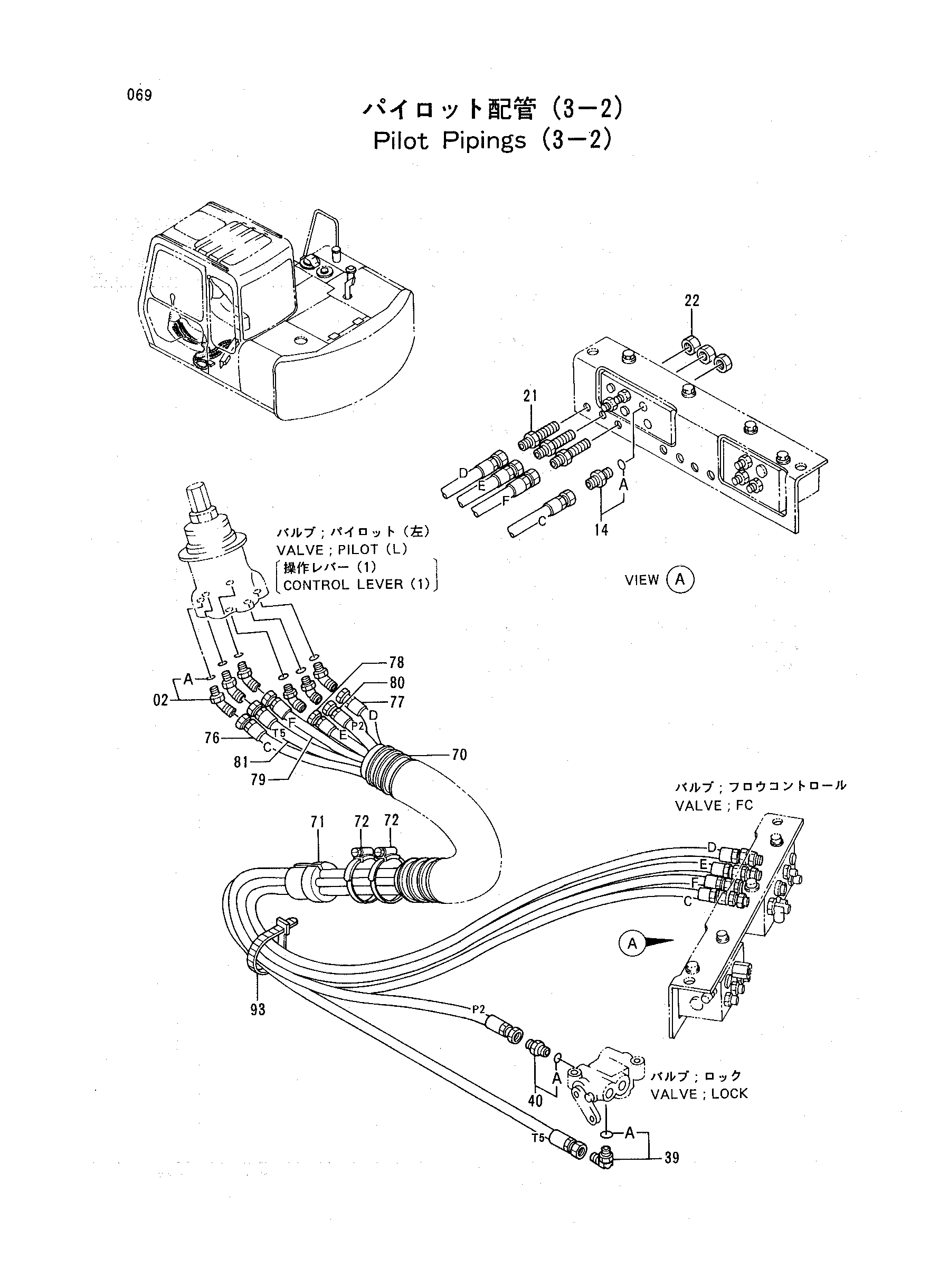

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4287916 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4202532 | Адаптер | 3 |
| 22 | 4202531 | Гайка | 3 |
| 39 | 4154671 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4261938 | Фильтр | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4259730 | Шланг | 1 |
| 71 | 3056040 | Ограничитель | 1 |
| 72 | 4504491 | Хомут шланга | 2 |
| 76 | 4304414 | Шланг | 1 |
| 77 | 4304415 | Шланг | 1 |
| 78 | 4304404 | Шланг | 1 |
| 79 | 4304413 | Шланг | 1 |
| 80 | 4304411 | Шланг | 1 |
| 81 | 4304412 | Шланг | 1 |
| 93 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
