Тормоз трубопроводы (1) — HITACHI EX60WD-2

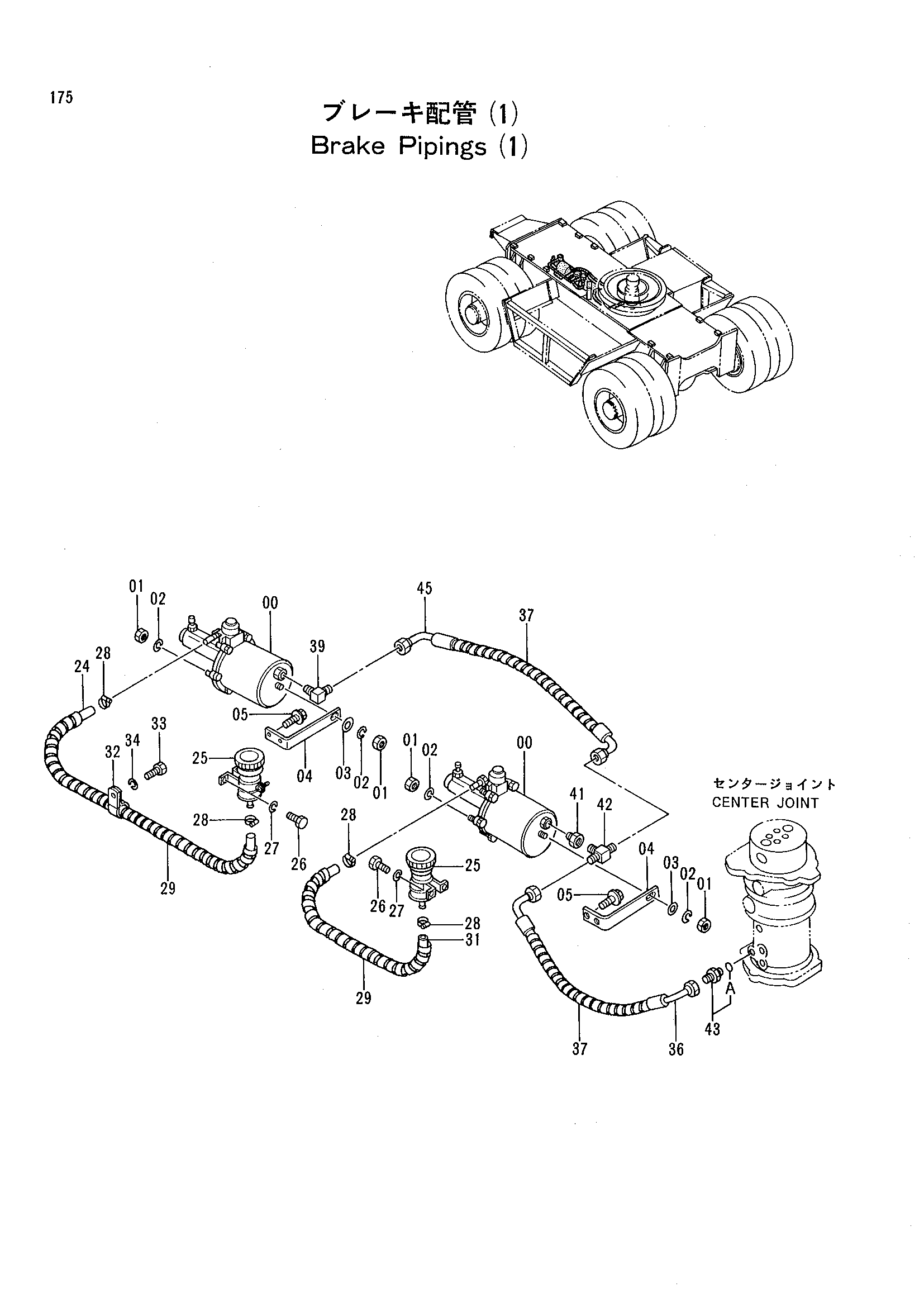

Заводская схема «Тормоз трубопроводы (1)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229319 | Боостер | 2 |
| 01 | M500807 | Гайка | 6 |
| 02 | A590908 | Пружинная шайба | 6 |
| 03 | A590108 | Плоская шайба | 2 |
| 04 | 4231716 | Кронштейн | 2 |
| 05 | J020816 | Болт с шайбой | 4 |
| 24 | 4316504 | Резиновый шланг | 1 |
| 25 | 4194439 | Гидробак | 2 |
| 26 | J900612 | Болт | 4 |
| 27 | A590906 | Пружинная шайба | 4 |
| 28 | 4514700 | Зажим шланг | 4 |
| 29 | 4149557 | Защитный кожух | 2 |
| 31 | 4196455 | Резиновый шланг | 1 |
| 32 | 4190262 | Зажим | 1 |
| 33 | J901018 | Болт | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 36 | 4276001 | Шланг | 1 |
| 37 | 4149557 | Защитный кожух | 2 |
| 39 | 4154657 | Угловой штуцер | 1 |
| 41 | 94-1601 | Переходник | 1 |
| 42 | 4211164 | Тройник | 1 |
| 43 | 4200467 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4235274 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
