Управление педаль (гидромолот и гидроножницы)<смещаемый стрела> — HITACHI EX60WD-2

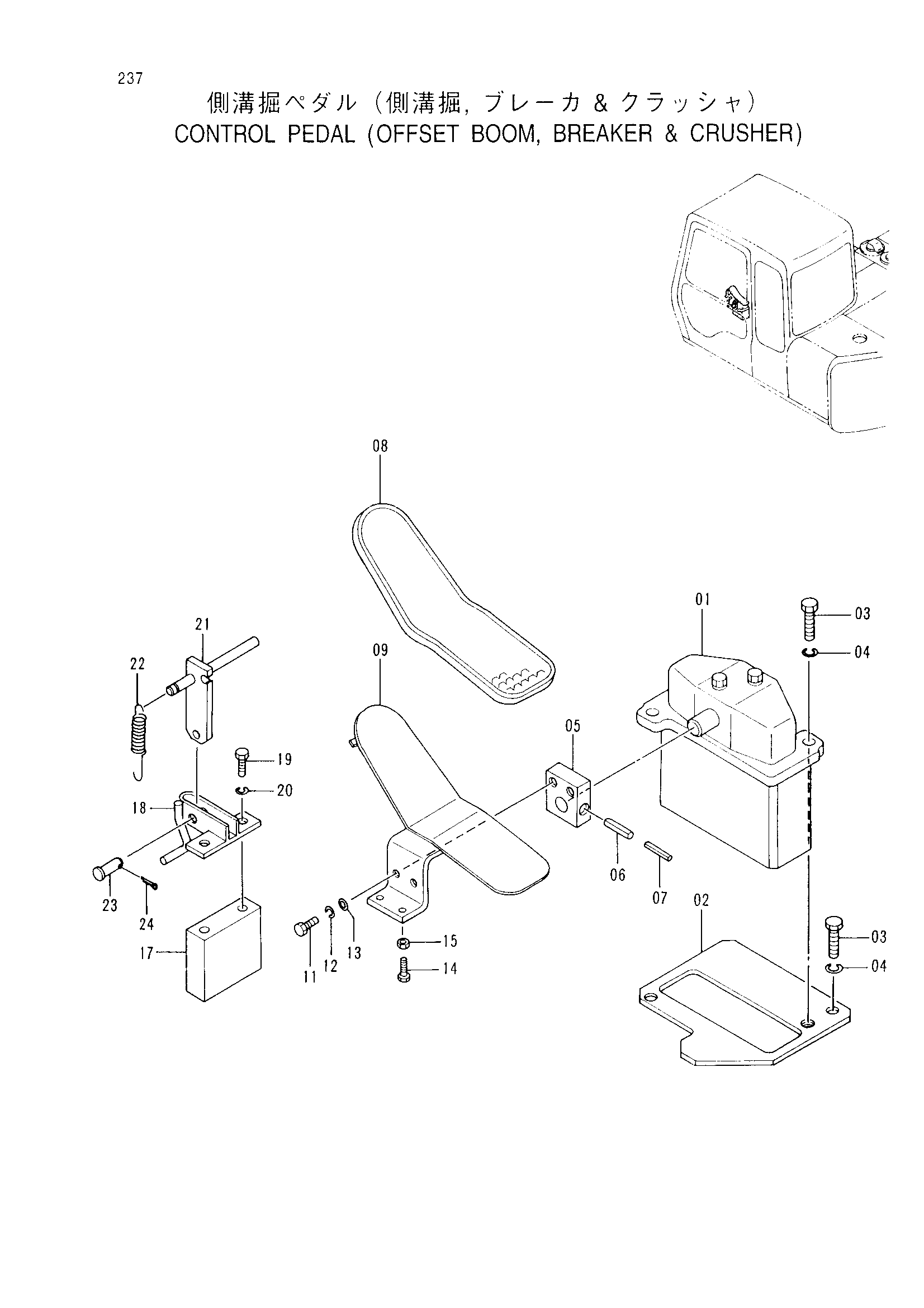

Заводская схема «Управление педаль (гидромолот и гидроножницы)<смещаемый стрела>» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | (9074843) | Пилотный клапан | 1 |
| 01 | 9072923 замена: 9074843 | Пилотный клапан | 1 |
| 02 | 9737129 | Пластина | 1 |
| 03 | J901035 | Болт | 3 |
| 04 | A590910 | Пружинная шайба | 3 |
| 05 | 4211166 | Кронштейн | 1 |
| 06 | 4205317 | Пружинный штифт | 1 |
| 07 | 4205318 | Пружинный штифт | 1 |
| 08 | 4283758 | Крышка | 1 |
| 09 | 8052014 | Педаль | 1 |
| 11 | J901025 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | A590110 | Плоская шайба | 2 |
| 14 | J900835 | Болт | 1 |
| 15 | M500807 | Гайка | 1 |
| 17 | 4282232 | Проставка | 1 |
| 18 | 8034081 | Кронштейн | 1 |
| 19 | J901000 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | 9729325 | Кронштейн | 1 |
| 22 | 4149125 | Пружина | 1 |
| 23 | A741026 | Палец | 1 |
| 24 | A763016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
