Масляный радиатор трубопроводы (2) — HITACHI EX60WD-2

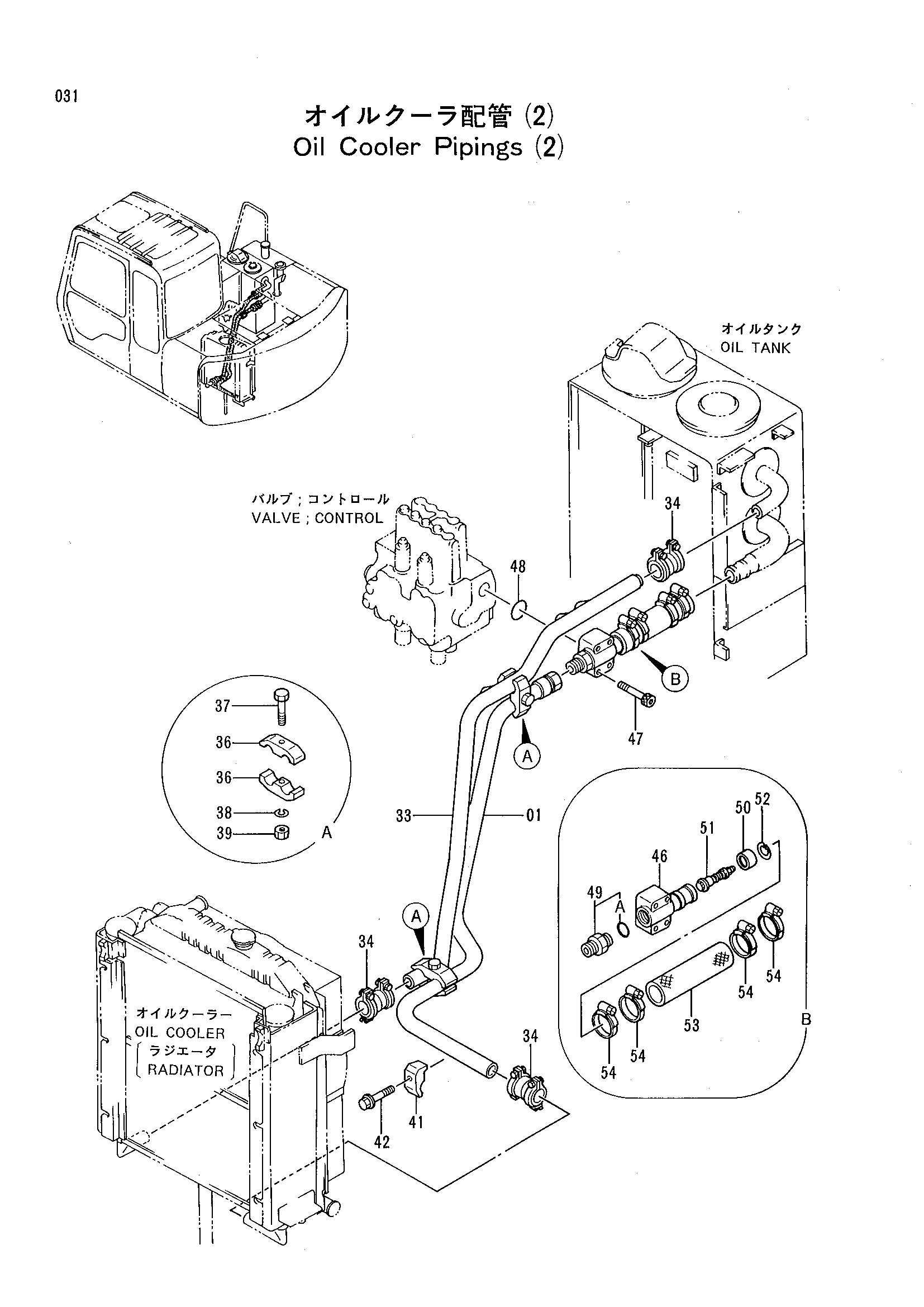

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7024659 | Обратная трубка | 1 |
| 33 | 7024660 | Обратная трубка | 1 |
| 34 | 4071213 | Муфта | 3 |
| 36 | 4189860 | Хомут трубки | 4 |
| 37 | J901270 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | J950012 | Гайка | 2 |
| 41 | 4190127 | Хомут трубки | 1 |
| 42 | J011265 | Болт с шайбой | 1 |
| 46 | 2023808 | Коллектор | 1 |
| 47 | M341065 | Болт с внутренним шестигранником | 4 |
| 48 | A810050 | Уплотнительное кольцо | 1 |
| 49 | 4042034 | Адаптер | 1 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 50 | 4197527 | Кольцо | 1 |
| 51 | 4197528 | Клапан | 1 |
| 52 | 930453 | Стопорное кольцо | 1 |
| 53 | 4099118 | Резиновый шланг | 1 |
| 54 | 4504198 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
