Гидроцилиндр отвала (правый) — HITACHI EX60WD-2

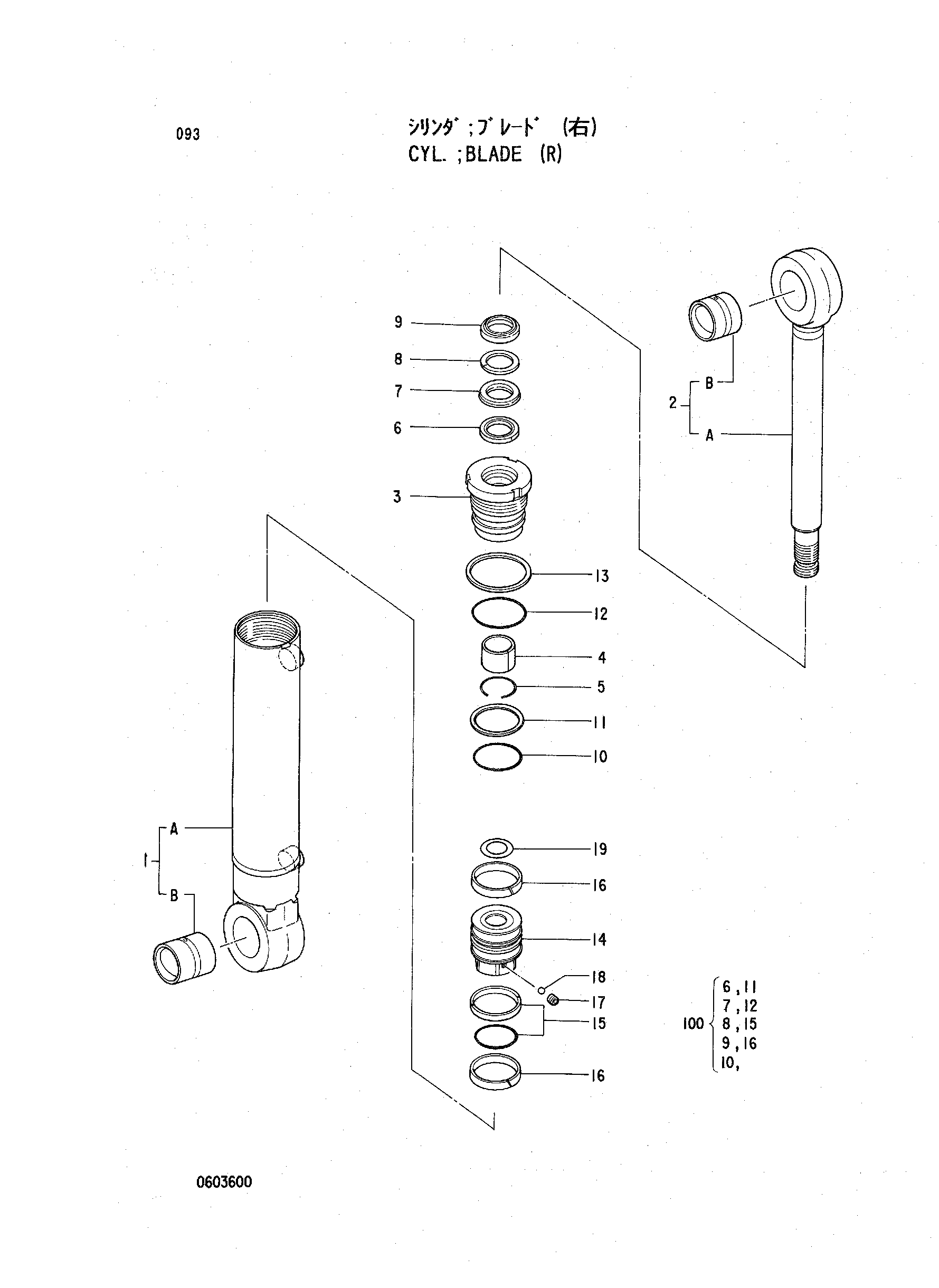

Заводская схема «Гидроцилиндр отвала (правый)» для HITACHI EX60WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4275655 | Гидроцилиндр отвала | 1 | |
| 1 | 0603601 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0603602 | Труба гидроцилиндра | 1 |
| 1B | 0380904 | Втулка пальца | 1 |
| 2 | 4327610 | Шток поршня в сборе | 1 |
| 2A | 0603603 | Шток поршня | 1 |
| 2B | 0603604 | Втулка пальца | 1 |
| 3 | 0603605 | Головка гидроцилиндра | 1 |
| 4 | 992683 | Втулка | 1 |
| 5 | 0603606 | Стопорное кольцо | 1 |
| 6 | 0603607 | Кольцо | 1 |
| 7 | 0603608 | U-образная манжета | 1 |
| 8 | 0603609 | Опорное кольцо | 1 |
| 9 | 0603610 | Грязесъёмное кольцо | 1 |
| 10 | 4113161 | Уплотнительное кольцо | 1 |
| 11 | 0603611 | Опорное кольцо | 1 |
| 12 | A810070 | Уплотнительное кольцо | 1 |
| 13 | 0272710 | Стопорная шайба | 1 |
| 14 | 0603612 | Поршень | 1 |
| 15 | 0431907 | Кольцо уплотнение в сборе | 1 |
| 16 | 0603613 | Кольцо | 2 |
| 17 | 0326308 | Установочный винт | 1 |
| 18 | 0370110 | Стальной шарик | 1 |
| 19 | 0432306 | Регулировочная шайба | 1 |
| 100 | 4327611 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
